Трубопроводы — HITACHI ZR125HC

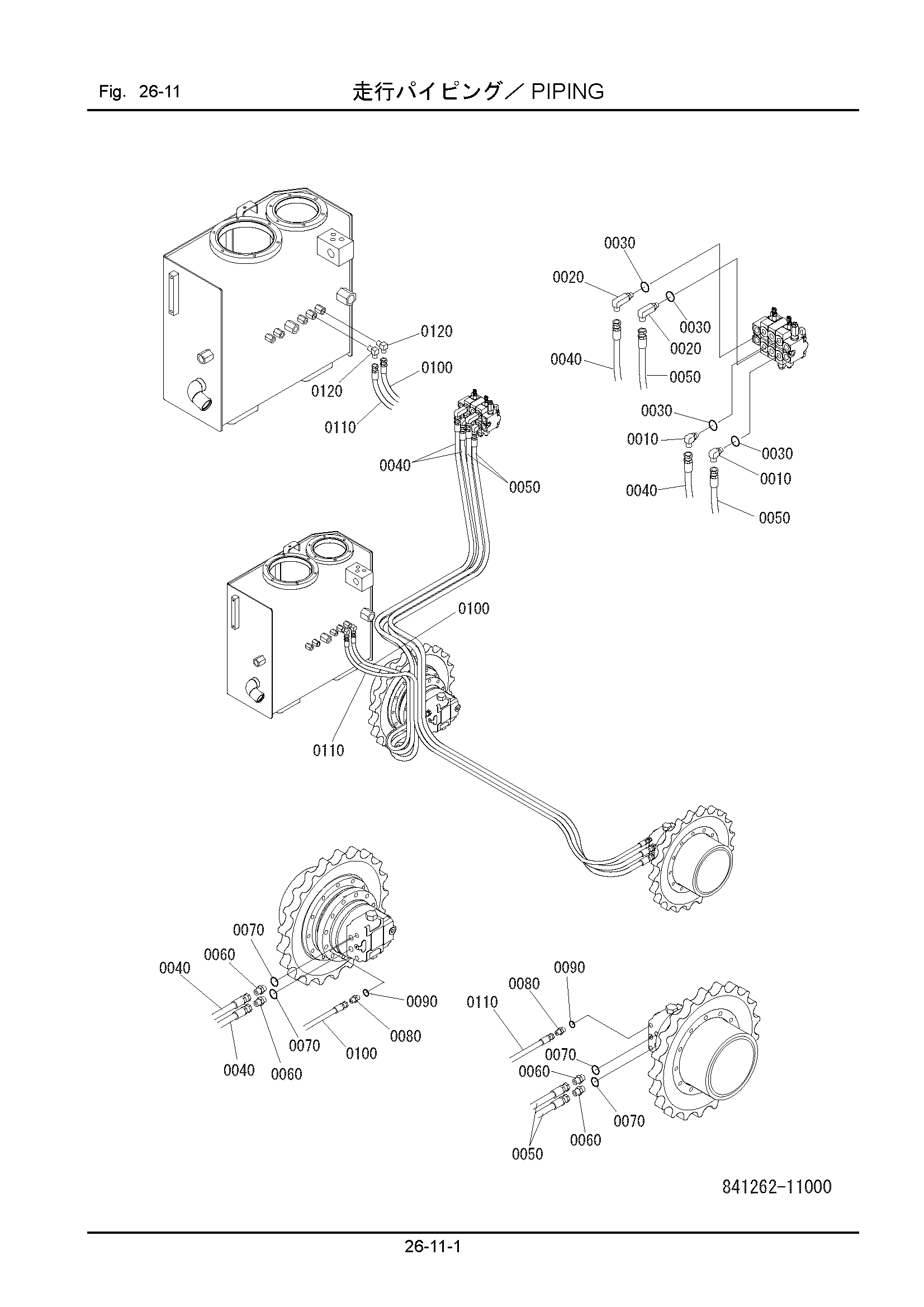

Заводская схема «Трубопроводы» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124403-03040 | Угловой штуцер | 2 |
| 0020 | 124404-03040 | Угловой штуцер | 2 |
| 0030 | 120112-90800 | Уплотнительное кольцо | 4 |
| 0040 | 125242-12300 | Шланг | 2 |
| 0050 | 125242-12380 | Шланг | 2 |
| 0060 | 124301-04000 | Разъём | 4 |
| 0070 | 120011-01800 | Уплотнительное кольцо | 4 |
| 0080 | 124301-03000 | Разъём | 2 |
| 0090 | 120011-01400 | Уплотнительное кольцо | 2 |
| 0100 | 125262-09140 | Шланг | 1 |
| 0110 | 125262-09240 | Шланг | 1 |
| 0120 | 123304-03030 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
