Широкий бункер — HITACHI ZR125HC

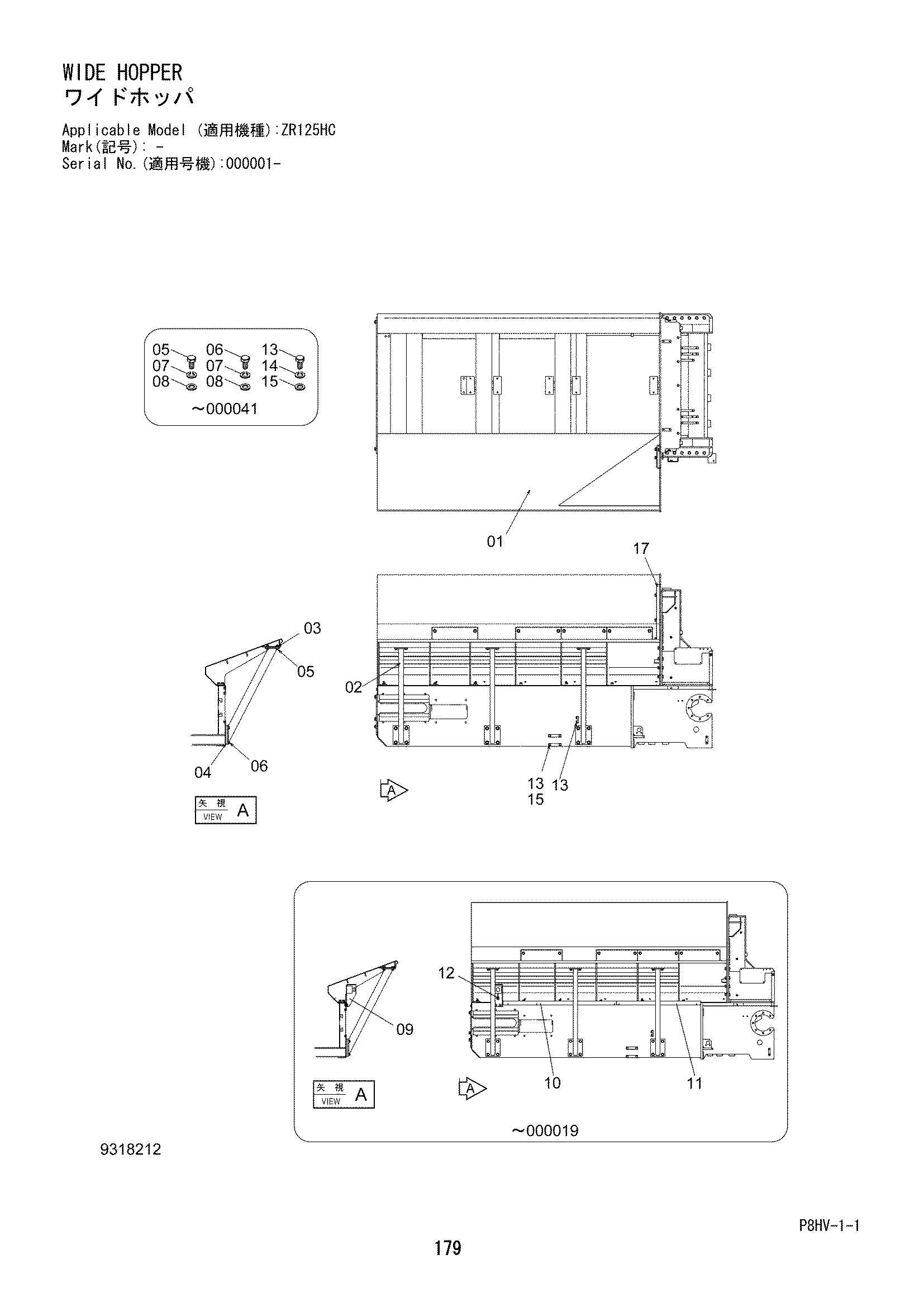

Заводская схема «Широкий бункер» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5013270 | Защитный кожух | 1 |
| 02 | 7059531 | Опора | 3 |
| 03 | 3119852 | Регулировочная шайба 1.0mm | 6 |
| 04 | 3119849 | Пластина | 3 |
| 05 | J901235 замена: J281235 | Болт | 12 |
| 05 | J281235 | Болт с шайбой | 12 |
| 05A | J901235 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | J901230 замена: J281225 | Болт | 12 |
| 06 | J281225 | Болт с шайбой | 12 |
| 06A | J901225 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 07 | A590912 | Пружинная шайба | 24 |
| 08 | J222012 | Шайба | 24 |
| 09 | 8123220 | Кронштейн | 1 |
| 10 | 2059332 | Крышка (A) | 1 |
| 11 | 2059333 | Крышка (B) | 1 |
| 12 | 4718641 | Втулка | 1 |
| 13 | J901016 замена: J271016 | Болт | 6 |
| 13 | J271016 | Болт с шайбой | 6 |
| 13A | J901016 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | A590910 | Пружинная шайба | 6 |
| 15 | A590110 | Плоская шайба | 6 |
| 15 | A590110 | Плоская шайба | 4 |
| 17 | 8124333 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
