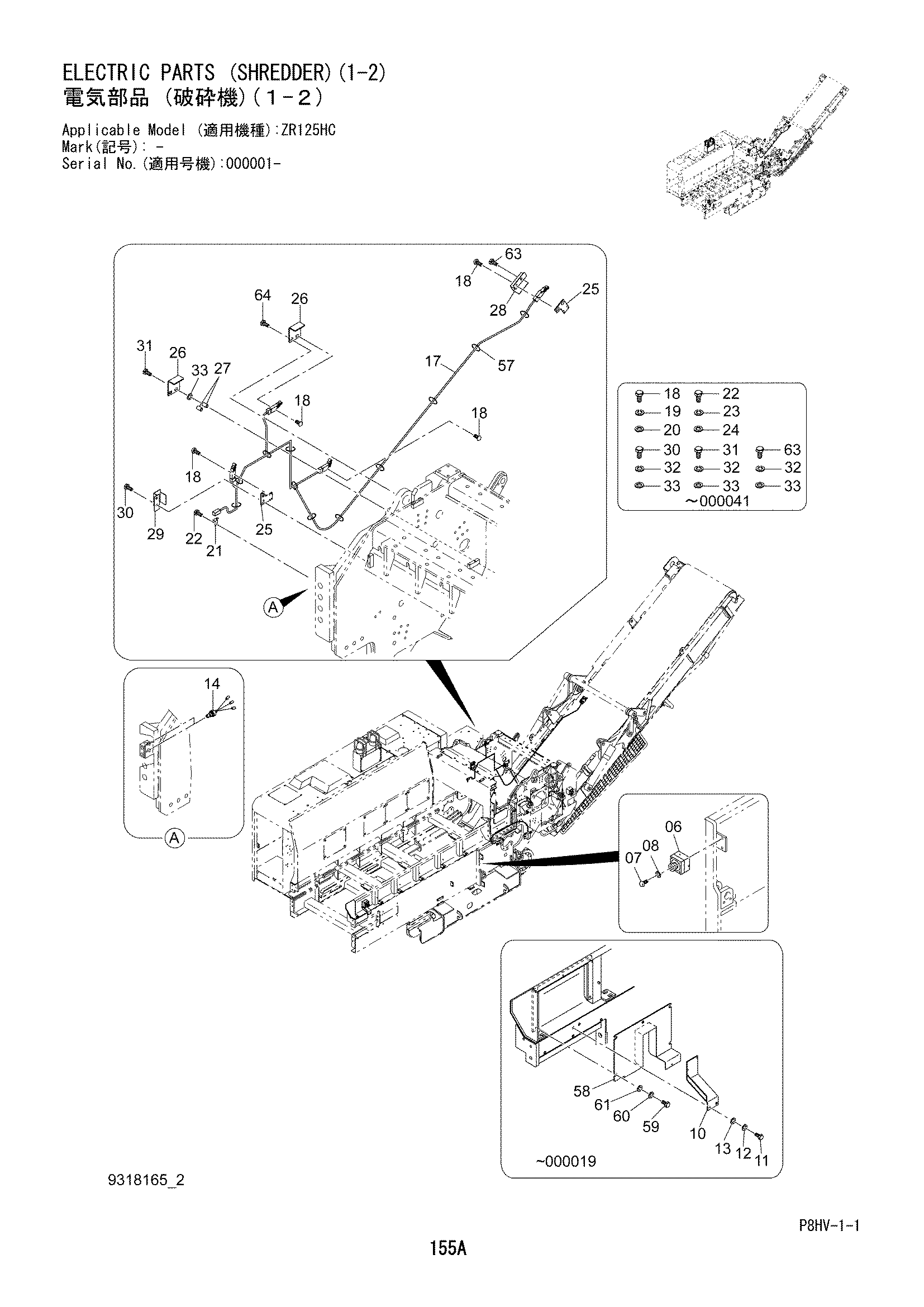

Электрооборудование (схреддер)(1-2) — HITACHI ZR125HC

Заводская схема «Электрооборудование (схреддер)(1-2)» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
06	4654993	Выключатель	1
07	M430416	Винт	2
08	A590904	Пружинная шайба	2
10	841121-57131	Кронштейн	1
11	J901025	Болт	2
12	A590910	Пружинная шайба	2
13	A590110	Шайба	2
14	1036952	Датчик	2
14	1036952	Датчик	3
17	2059289	Выключатель	1
18	M430425 замена: J460425	Винт	8
18	J460425	Винт с шайбой	8
19	A590904	Пружинная шайба	8
20	A590104	Плоская шайба	8
21	4257159	Кронштейн	1
22	J901025 замена: J271020	Болт	1
22	J271020	Болт с шайбой	1
22A	J901020	Болт	1
22B	J222010	Шайба	1
23	A590910	Пружинная шайба	1
24	A590110	Плоская шайба	1
25	3119773	Кронштейн	2
26	3119774	Кронштейн	2
27	3119775	Втулка	2
28	3119776	Крышка	1
29	3119777	Крышка	1
30	J901025 замена: J281025	Болт	4
30	J281025	Болт с шайбой	2
30A	J901025	Болт	1
30B	4486055	Шайба	1
31	J901050 замена: J281050	Болт	2
31	J281050	Болт с шайбой	2
31A	J901050	Болт	1
31B	4486055	Шайба	1
32	A590910	Пружинная шайба	8
33	4717541	Шайба	10
33	4717541	Шайба	2
57	4718642	Ленточный зажим	11
58	841121-57330	Крышка	1
59	J901025	Болт	5
60	A590910	Пружинная шайба	5
61	A590110	Плоская шайба	5
63	J901020 замена: J271020	Болт	2
63	J271020	Болт с шайбой	2
63A	J901020	Болт	1
63B	J222010	Шайба	1
64	J281020	Болт с шайбой	2
64A	J901020	Болт	1
64B	4486055	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
