Топливный бак в сборе — HITACHI ZR125HC

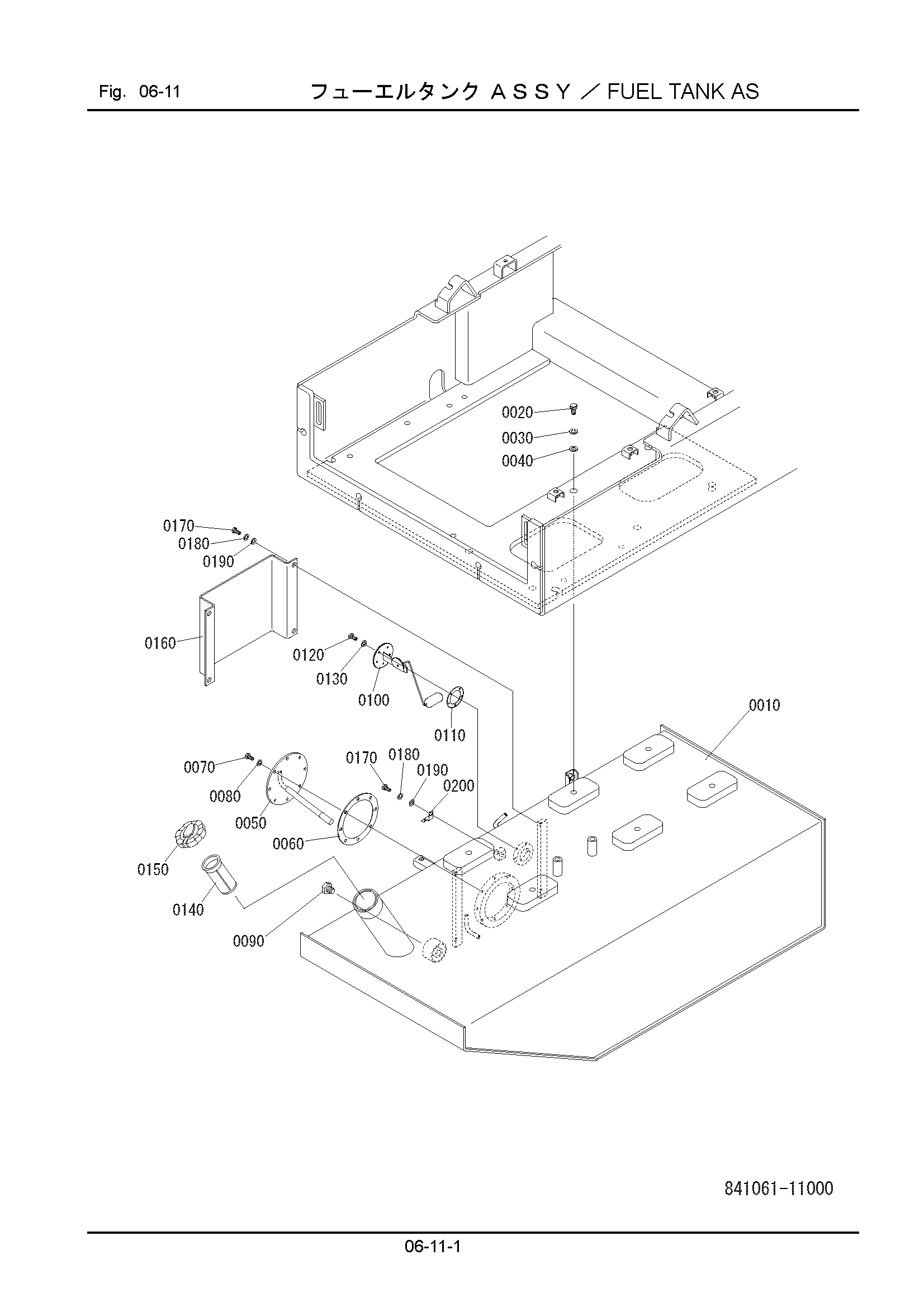

Заводская схема «Топливный бак в сборе» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841061-11110 | Бак, топливный | 1 |
| 0020 | 100112-16045 | Болт | 6 |
| 0030 | 108002-16040 | W/S | 6 |
| 0040 | 550811-11440 | Шайба | 6 |
| 0050 | 310061-11122 | Фланец | 1 |
| 0060 | 331781-21170 | Прокладка | 1 |
| 0070 | 100112-08016 | Болт | 8 |
| 0080 | 108002-08020 | W/S | 8 |
| 0090 | 123212-03000 | Пробка | 1 |
| 0100 | 841061-11120 | Поплавок | 1 |
| 0110 | 841061-11130 | Манжета | 1 |
| 0120 | 100112-05010 | Болт | 5 |
| 0130 | 108002-05013 | W/S | 5 |
| 0140 | 323066-11150 | Сетчатый фильтр | 1 |
| 0150 | 323066-11130 | Колпачок | 1 |
| 0160 | 841061-11140 | Крышка | 1 |
| 0170 | 100112-10020 | Болт | 5 |
| 0180 | 108002-10025 | W/S | 5 |
| 0190 | 108202-10020 | Шайба | 5 |
| 0200 | 841061-11150 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
