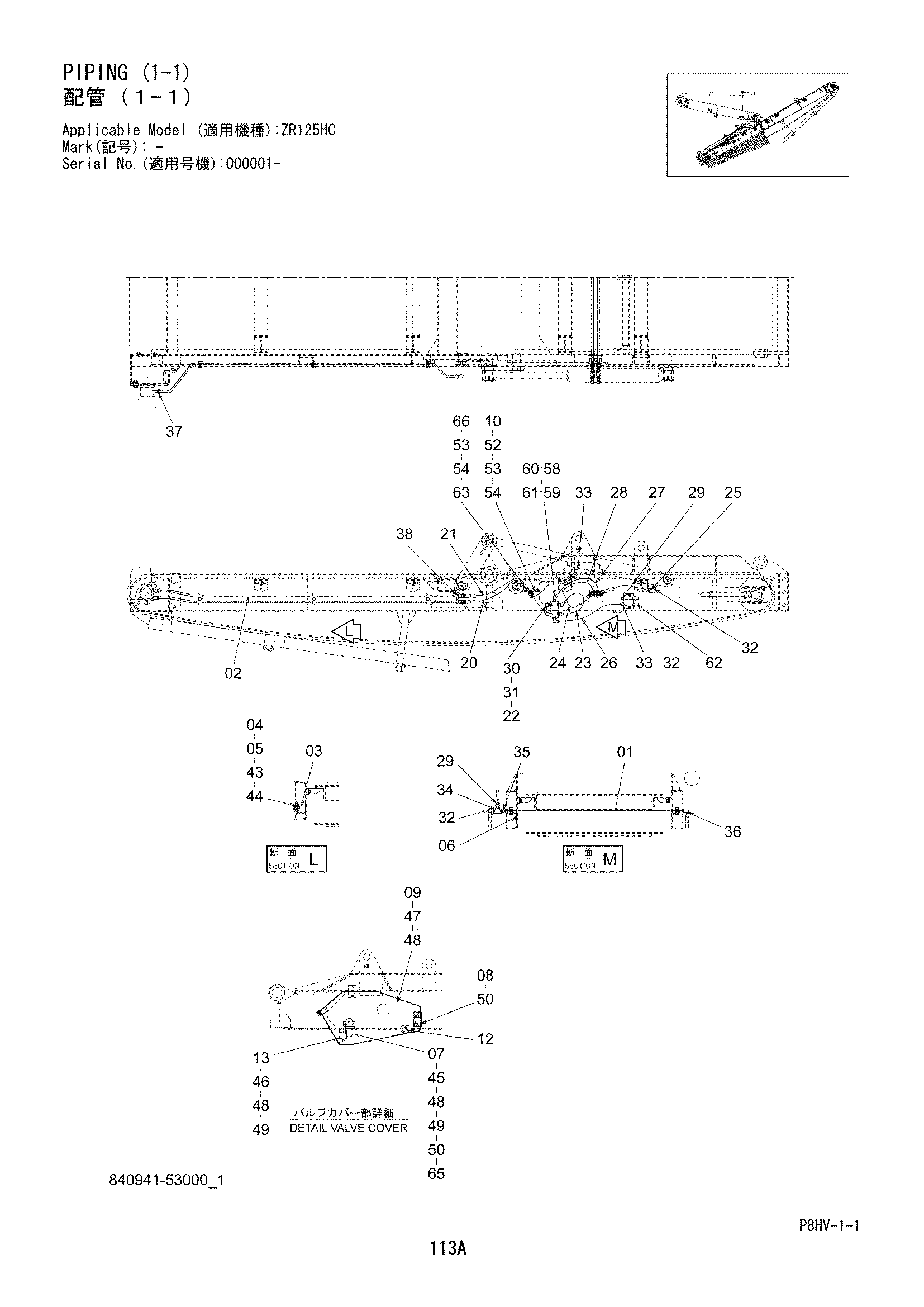

Трубопроводы (1-1) — HITACHI ZR125HC

Заводская схема «Трубопроводы (1-1)» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	840941-53110	Трубка	2
02	840941-53120	Трубка	2
03	840941-53130	Хомут	3
04	840941-53140	Хомут	5
05	840941-53150	Проставка	5
06	840941-53160	Англер	2
07	840941-53170	Кронштейн	1
08	840941-53180	Блок	1
09	840941-53190	Крышка	1
10	840941-53210	Хомут	1
12	840941-53230	Кронштейн	1
13	840941-53240	Кронштейн	1
20	125240-09125	Шланг	1
21	125240-09072	Шланг	1
22	125240-09045	Шланг	1
23	125240-09040	Шланг	1
24	125240-09040	Шланг	2
25	125240-09031	Шланг	2
26	125240-09044	Шланг	1
27	125240-09030	Шланг	1
28	125240-09025	Шланг	1
29	94-1302	Разъём	4
30	94-0631	Угловой штуцер	1
31	4718622	Угловой штуцер	1
32	94-1402	Угловой штуцер	6
33	94-1502	Угловой штуцер	7
34	94-0661	Тройник	2
35	840941-53320	Разъём	2
36	840941-53330	Угловой штуцер	2
37	840941-53340	Штуцер трубки	2
38	840941-53350	Разъём	2
43	J901240	Болт	5
44	A590912	Пружинная шайба	5
45	J901030	Болт	2
46	J901025	Болт	4
47	J901020	Болт	3
48	A590910	Пружинная шайба	9
49	A590110	Шайба	6
50	100931-08050	Болт	6
52	4717545	Болт	2
53	A590908	Пружинная шайба	3
54	A590108	Шайба	3
58	840941-53410	Дроссель	1
59	840941-53420	Дроссель	1
60	840941-53430	Угловой штуцер	1
61	840941-53440	Угловой штуцер	1
62	840941-53450	Пробка	2
63	100112-08050	Болт	1
65	100931-06020	Болт	2
66	840941-53460	Хомут шланга	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
