Двигатель — HITACHI ZR125HC

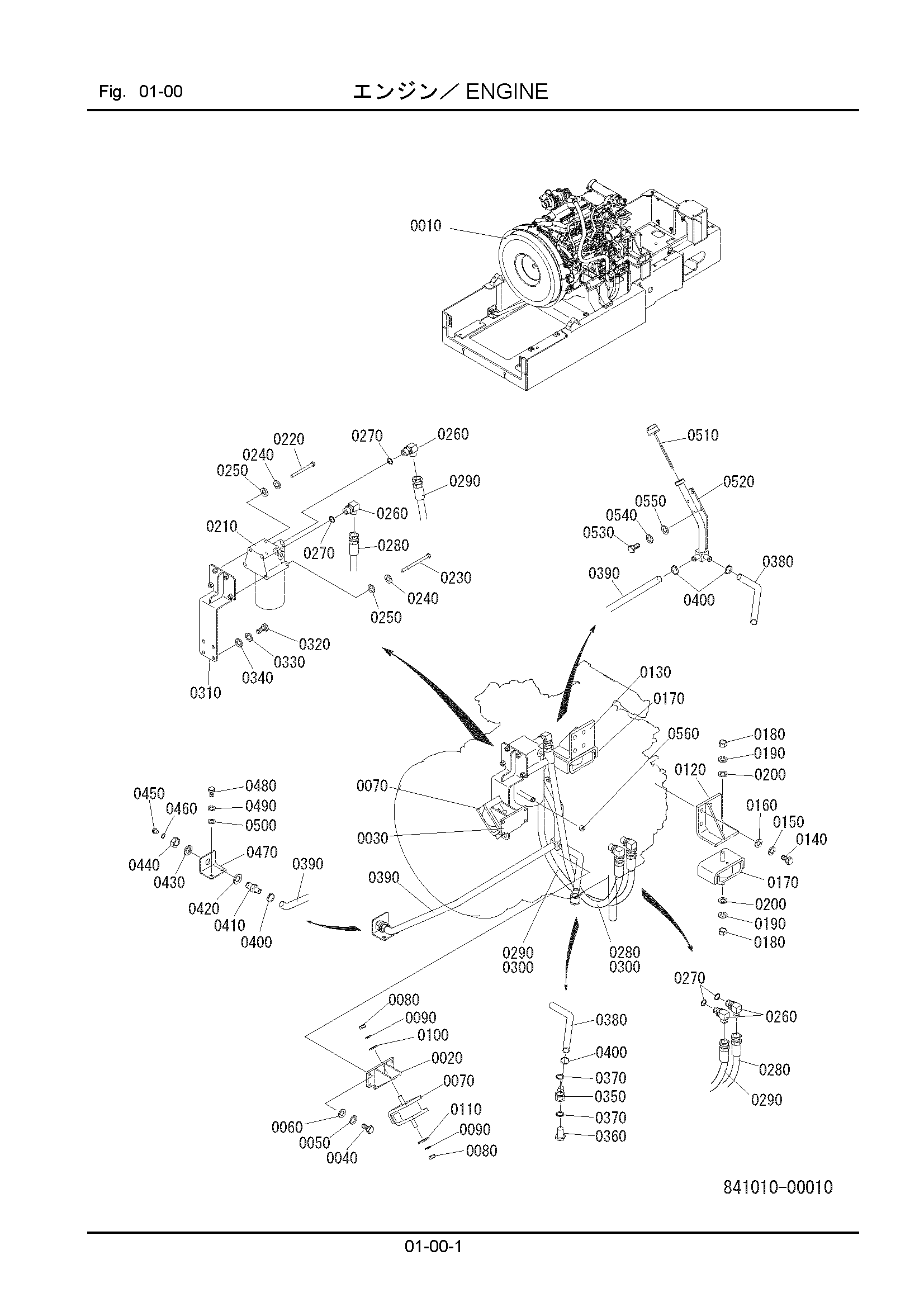

Заводская схема «Двигатель» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0020 | 841011-00110 | Кронштейн | 1 |
| 0030 | 841011-00120 | Кронштейн | 1 |
| 0040 | 100112-10025 | Болт | 8 |
| 0050 | 108002-10025 | W/S | 8 |
| 0060 | 108202-10020 | Шайба | 8 |
| 0070 | 841011-00130 | Резиновая прокладка | 2 |
| 0080 | 103312-14110 | Гайка | 4 |
| 0090 | 108002-14035 | W/S | 4 |
| 0100 | 108202-14025 | Шайба | 2 |
| 0110 | 370611-15210 | Шайба | 2 |
| 0120 | 841011-00140 | Кронштейн | 1 |
| 0130 | 841011-00150 | Кронштейн | 1 |
| 0140 | 100112-16040 | Болт | 8 |
| 0150 | 108002-16040 | W/S | 8 |
| 0160 | 108202-16030 | Шайба | 8 |
| 0170 | 841011-00160 | Резиновая прокладка | 2 |
| 0180 | 103312-18150 | Гайка | 4 |
| 0190 | 108002-18046 | W/S | 4 |
| 0200 | 108202-18030 | Шайба | 4 |
| 0210 | 841011-00170 | Фильтр | 1 |
| 0220 | 841011-00180 | Болт | 2 |
| 0230 | 841011-00190 | Болт | 2 |
| 0240 | 108002-10025 | W/S | 4 |
| 0250 | 108202-10020 | Шайба | 4 |
| 0260 | 124303-06000 | Угловой штуцер | 4 |
| 0270 | 120011-02400 | Уплотнительное кольцо | 4 |
| 0280 | 125210-19130 | Шланг | 1 |
| 0290 | 125210-19145 | Шланг | 1 |
| 0300 | 132110-25110 | Трубка, коил | 2 |
| 0310 | 841011-00240 | Кронштейн | 1 |
| 0320 | 100112-10025 | Болт | 4 |
| 0330 | 108002-10025 | W/S | 4 |
| 0340 | 108202-10020 | Шайба | 4 |
| 0350 | 840011-00210 | Трубка | 1 |
| 0360 | 840011-00220 | Болт, проушина | 1 |
| 0370 | 840011-00230 | Манжета | 2 |
| 0380 | 125012-19040 | Шланг | 1 |
| 0390 | 125012-19100 | Шланг | 1 |
| 0400 | 130310-02800 | Хомут, шланг | 4 |
| 0410 | 323016-00120 | Адаптер | 1 |
| 0420 | 108202-24040 | Шайба | 1 |
| 0430 | 108002-24059 | W/S | 1 |
| 0440 | 103612-24140 | Гайка | 1 |
| 0450 | 341351-12350 | Пробка | 1 |
| 0460 | 341351-12360 | Манжета | 1 |
| 0470 | 841011-00210 | Кронштейн | 1 |
| 0480 | 100112-10025 | Болт | 2 |
| 0490 | 108002-10025 | W/S | 2 |
| 0500 | 108202-10020 | Шайба | 2 |
| 0510 | 841011-00220 | Указатель | 1 |
| 0520 | 841011-00230 | Трубка | 1 |
| 0530 | 100112-10030 | Болт | 4 |
| 0540 | 108002-10025 | W/S | 4 |
| 0550 | 108202-10020 | Шайба | 4 |
| 0560 | 123213-03000 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
