Электрооборудование — HITACHI ZR125HC

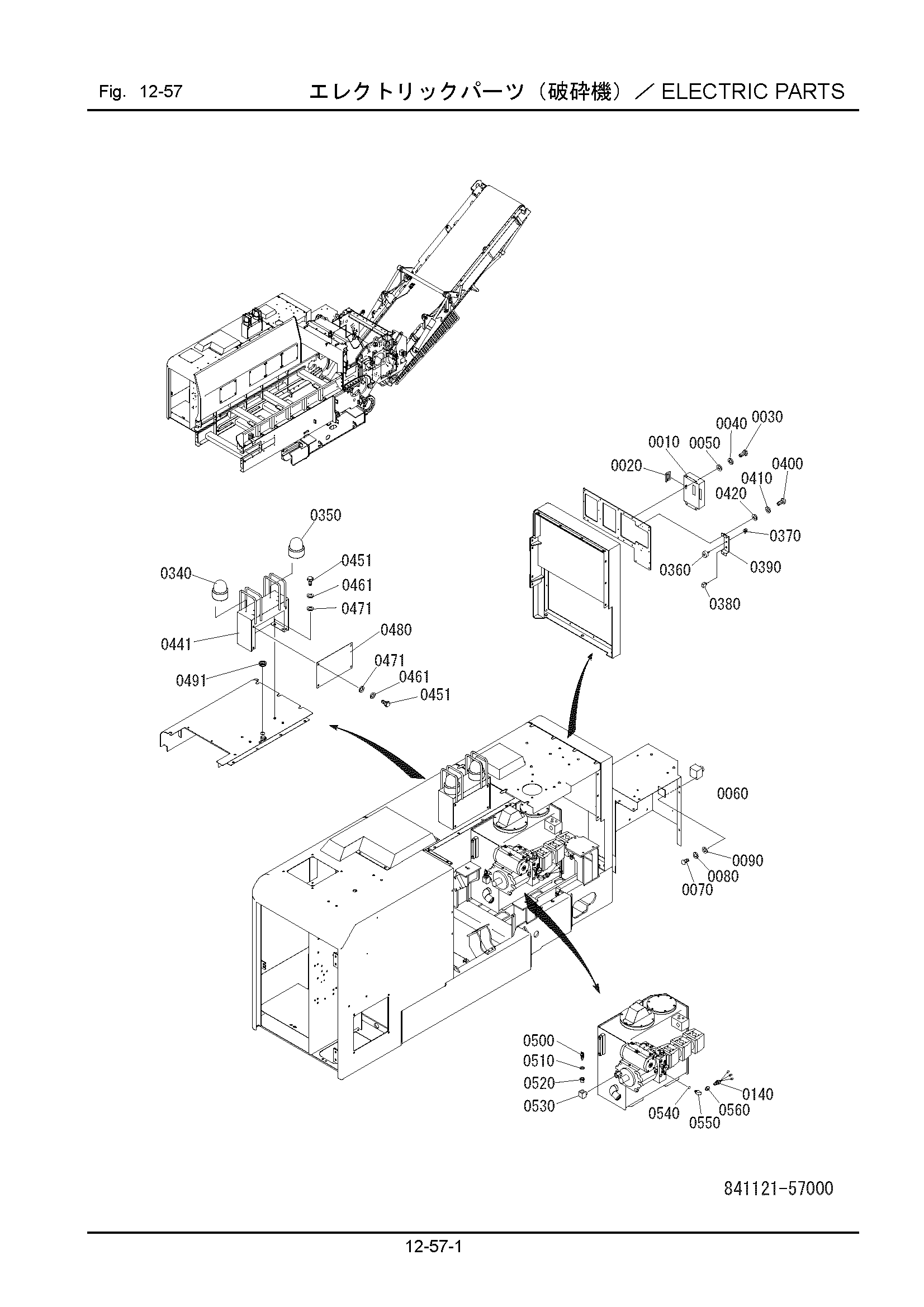

Заводская схема «Электрооборудование» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841121-57110 | Контроллер AS. | 1 |
| 0020 | 840121-57340 | Крышка | 1 |
| 0030 | 100112-08016 | Болт | 4 |
| 0040 | 108002-08020 | W/S | 4 |
| 0050 | 108202-08016 | Шайба | 4 |
| 0060 | 841121-57120 | Выключатель, аварийный | 3 |
| 0070 | 101002-04025 | Винт | 6 |
| 0080 | 108002-04010 | W/S | 6 |
| 0090 | 108202-04008 | Шайба | 6 |
| 0100 | 841121-57130 | Кронштейн | 1 |
| 0110 | 100112-10025 | Болт | 2 |
| 0120 | 108002-10025 | W/S | 2 |
| 0130 | 108202-10020 | Шайба | 2 |
| 0140 | 354978-13111 | Датчик | 4 |
| 0150 | 841111-53110 | Выключатель G | 1 |
| 0160 | 841121-57150 | Выключатель, концевой AS. | 1 |
| 0170 | 841121-57160 | Выключатель, концевой AS. | 1 |
| 0180 | 101002-04025 | Винт | 12 |
| 0190 | 108002-04010 | W/S | 12 |
| 0200 | 108202-04008 | Шайба | 12 |
| 0210 | 841061-11150 | Кронштейн | 2 |
| 0220 | 100112-10025 | Болт | 2 |
| 0230 | 108002-10025 | W/S | 2 |
| 0240 | 108202-10020 | Шайба | 2 |
| 0250 | 841121-57170 | Кронштейн | 4 |
| 0260 | 841121-57180 | Кронштейн | 2 |
| 0270 | 841121-57190 | Втулка | 2 |
| 0280 | 841121-57210 | Крышка | 2 |
| 0290 | 841121-57220 | Крышка | 1 |
| 0300 | 100112-10025 | Болт | 10 |
| 0310 | 100112-10050 | Болт | 2 |
| 0320 | 108002-10025 | W/S | 12 |
| 0331 | 322621-11350 | Шайба | 16 |
| 0340 | 840121-57140 | Фонарь | 1 |
| 0350 | 840121-57150 | Фонарь | 1 |
| 0360 | 841121-57230 | Выключатель | 1 |
| 0370 | 841121-57240 | Ручка | 1 |
| 0380 | 352111-11140 | Выключатель | 1 |
| 0390 | 841121-57250 | Кронштейн | 1 |
| 0400 | 101002-06016 | Винт | 2 |
| 0410 | 108002-06015 | W/S | 2 |
| 0420 | 108202-06016 | Шайба | 2 |
| 0430 | 841121-57260 | Крышка | 1 |
| 0441 | 841121-57320 | Кронштейн | 1 |
| 0451 | 100112-12025 | Болт | 8 |
| 0461 | 108002-12030 | W/S | 8 |
| 0471 | 108202-12025 | Шайба | 8 |
| 0480 | 841121-57270 | Крышка | 1 |
| 0491 | 156120-28200 | Уплотнительная втулка | 1 |
| 0500 | 841121-57280 | Выключатель, термостатический | 1 |
| 0510 | 841121-57290 | Манжета | 1 |
| 0520 | 841121-57310 | Втулка | 1 |
| 0530 | 123203-06060 | Угловой штуцер | 1 |
| 0540 | 120011-01100 | Уплотнительное кольцо | 1 |
| 0550 | 124205-02020 | Угловой штуцер | 1 |
| 0560 | 124201-03020 | Разъём | 1 |
| 0570 | 130410-05000 | Хомут, трос | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
