Ступень — HITACHI ZR125HC

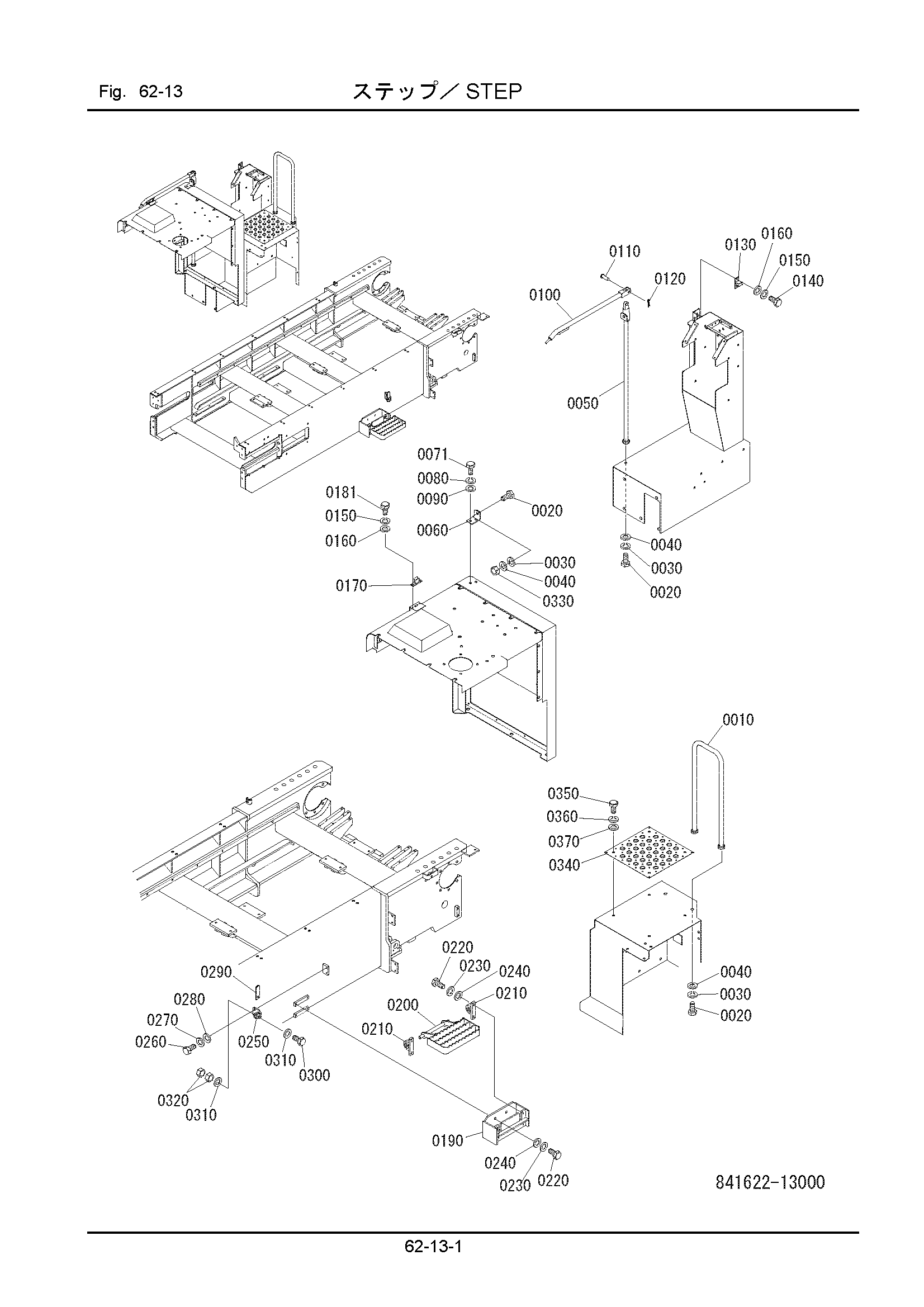

Заводская схема «Ступень» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841622-13110 | Трубка | 1 |
| 0020 | 100112-12030 | Болт | 4 |
| 0030 | 108002-12030 | W/S | 4 |
| 0040 | 360621-11160 | Шайба | 4 |
| 0050 | 841622-13120 | Трубка | 1 |
| 0060 | 841622-13150 | Кронштейн | 1 |
| 0071 | 100112-10030 | Болт | 2 |
| 0080 | 108002-10025 | W/S | 2 |
| 0090 | 322621-11350 | Шайба | 2 |
| 0100 | 841622-13130 | Трубка | 1 |
| 0110 | 111202-16040 | Палец, вилка | 1 |
| 0120 | 109002-40025 | Палец, разрезной | 1 |
| 0130 | 841622-13160 | Держатель, трубка | 1 |
| 0140 | 100112-06012 | Болт | 2 |
| 0150 | 108002-06015 | W/S | 4 |
| 0160 | 108202-06016 | Шайба | 4 |
| 0170 | 841622-13140 | Держатель, трубка | 1 |
| 0181 | 100112-06016 | Болт | 2 |
| 0190 | 841621-13110 | Опора | 1 |
| 0200 | 840621-13170 | Ступень | 1 |
| 0210 | 360512-12410 | Подшипник | 2 |
| 0220 | 100112-10025 | Болт | 8 |
| 0230 | 108002-10025 | W/S | 8 |
| 0240 | 346011-00150 | Шайба | 8 |
| 0250 | 841621-13120 | Кронштейн | 1 |
| 0260 | 100112-10025 | Болт | 2 |
| 0270 | 108002-10025 | W/S | 2 |
| 0280 | 108202-10020 | Шайба | 2 |
| 0290 | 841621-13130 | Пластина | 1 |
| 0300 | 100112-10040 | Болт | 1 |
| 0310 | 108202-10020 | Шайба | 2 |
| 0320 | 103312-10080 | Гайка | 2 |
| 0330 | 103312-12100 | Гайка | 1 |
| 0340 | 841621-13170 | Крышка | 1 |
| 0350 | 100112-10025 | Болт | 4 |
| 0360 | 108002-10025 | W/S | 4 |
| 0370 | 108202-10020 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
