Крышка двигателя — HITACHI ZR125HC

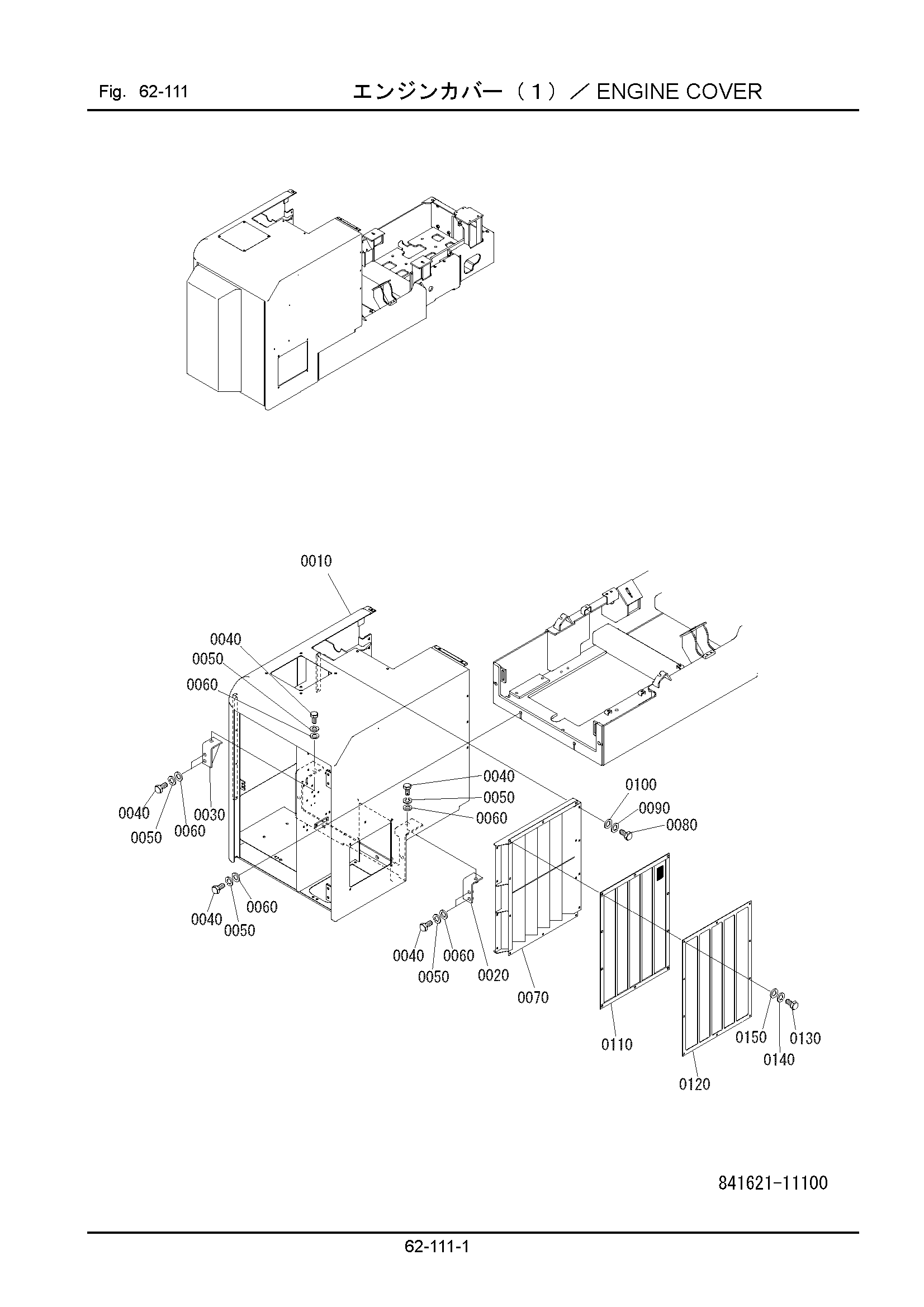

Заводская схема «Крышка двигателя» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 841621-11110 | Боковой, решётка | 1 |
| 0020 | 841621-11120 | Кронштейн | 1 |
| 0030 | 841621-11130 | Кронштейн | 1 |
| 0040 | 100112-16050 | Болт | 10 |
| 0050 | 108002-16040 | W/S | 10 |
| 0060 | 550811-11440 | Шайба | 10 |
| 0070 | 841621-11140 | Решётка | 1 |
| 0080 | 100112-10020 | Болт | 8 |
| 0090 | 108002-10025 | W/S | 8 |
| 0100 | 108202-10020 | Шайба | 8 |
| 0110 | 841621-11150 | Экран | 1 |
| 0120 | 841621-11160 | Пластина | 1 |
| 0130 | 100112-10030 | Болт | 10 |
| 0140 | 108002-10025 | W/S | 10 |
| 0150 | 108202-10020 | Шайба | 10 |
| 0160 | 841621-11170 | Крышка, решётка | 1 |
| 0170 | 100112-12040 | Болт | 4 |
| 0180 | 103312-12100 | Гайка | 4 |
| 0190 | 550901-18270 | Шайба | 8 |
| 0200 | 841621-11180 | Экран | 1 |
| 0210 | 841621-11190 | Пластина | 1 |
| 0220 | 841621-11210 | Крышка | 1 |
| 0230 | 100112-10030 | Болт | 10 |
| 0240 | 108002-10025 | W/S | 10 |
| 0250 | 108202-10020 | Шайба | 10 |
| 0260 | 360621-11340 | Блокировка, крышка | 1 |
| 0270 | 101002-08025 | Винт | 4 |
| 0280 | 108002-08020 | W/S | 4 |
| 0290 | 108202-08016 | Шайба | 4 |
| 0300 | 841621-11220 | Пластина | 1 |
| 0310 | 100112-10035 | Болт | 2 |
| 0320 | 108002-10025 | W/S | 2 |
| 0330 | 108202-10020 | Шайба | 4 |
| 0340 | 103312-10080 | Гайка | 2 |
| 0350 | 374621-11160 | Регулировочная шайба (T3) | 1 |
| 0360 | 374621-11170 | Регулировочная шайба (T1) | 1 |
| 0370 | 841621-11230 | Направляющая | 1 |
| 0380 | 841621-11240 | Кронштейн | 1 |
| 0390 | 100112-10025 | Болт | 2 |
| 0400 | 108002-10025 | W/S | 2 |
| 0410 | 108202-10020 | Шайба | 2 |
| 0420 | 841621-11250 | Крышка | 1 |
| 0430 | 100112-10030 | Болт | 2 |
| 0440 | 108002-10025 | W/S | 2 |
| 0450 | 322621-11350 | Шайба | 2 |
| 0460 | 841621-11260 | Крышка | 1 |
| 0470 | 100112-10025 | Болт | 6 |
| 0480 | 108002-10025 | W/S | 6 |
| 0490 | 108202-10020 | Шайба | 6 |
| 0500 | 841621-11270 | Пластина | 1 |
| 0510 | 100112-10025 | Болт | 4 |
| 0520 | 108002-10025 | W/S | 4 |
| 0530 | 108202-10020 | Шайба | 4 |
| 0540 | 841621-11280 | Пластина | 1 |
| 0550 | 100112-10025 | Болт | 4 |
| 0560 | 108002-10025 | W/S | 4 |
| 0570 | 108202-10020 | Шайба | 4 |
| 0580 | 841621-11290 | Кронштейн | 1 |
| 0591 | 100112-10020 | Болт | 3 |
| 0601 | 108002-10025 | W/S | 3 |
| 0611 | 108202-10020 | Шайба | 3 |
| 0620 | 841621-11310 | Корпус | 1 |
| 0630 | 100112-10020 | Болт | 4 |
| 0640 | 108002-10025 | W/S | 4 |
| 0650 | 108202-10020 | Шайба | 4 |
| 0660 | 831626-11240 | Хомут | 2 |
| 0670 | 100112-08016 | Болт | 4 |
| 0680 | 108002-08020 | W/S | 4 |
| 0690 | 146131-11315 | Уплотнение, резиновый | 1 |
| 0701 | 146121-11053 | Уплотнение, резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
