Трубопроводы системы орошения — HITACHI ZR125HC

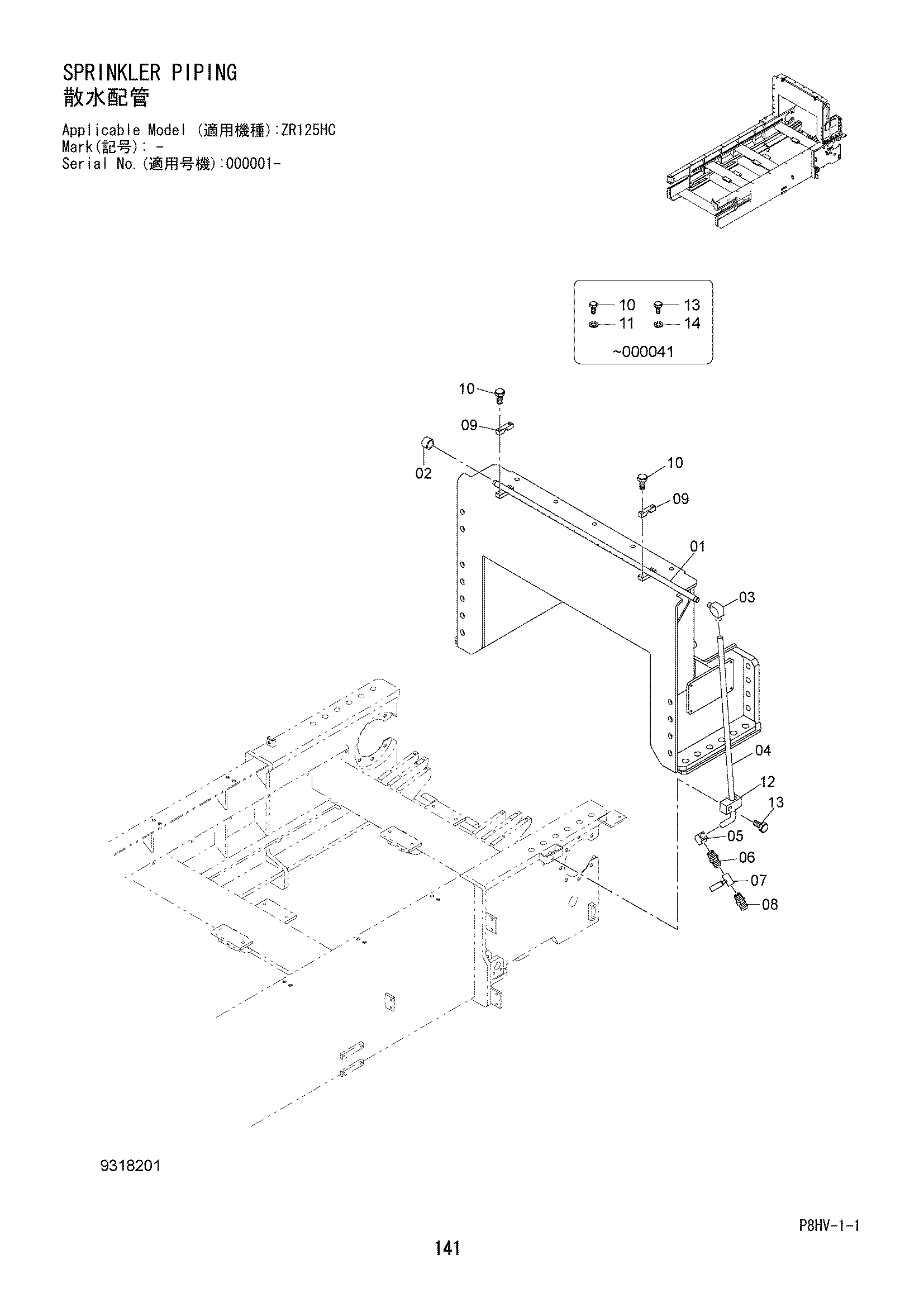

Заводская схема «Трубопроводы системы орошения» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2059303 | Трубка | 1 |
| 02 | 4675901 | Колпачок | 1 |
| 03 | J70284 | Угловой штуцер | 1 |
| 04 | 2059304 | Трубка | 1 |
| 05 | 4675732 | Угловой штуцер | 1 |
| 06 | 94-1702 | Разъём | 1 |
| 07 | 4209782 | Шаровой клапан | 1 |
| 08 | 4718591 | Соединение шланг | 1 |
| 09 | 4718555 | Хомут | 2 |
| 10 | J901040 замена: J271040 | Болт | 4 |
| 10 | J271040 | Болт с шайбой | 4 |
| 10A | J901040 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | 4718556 | Хомут | 1 |
| 13 | J901050 замена: J271050 | Болт | 1 |
| 13 | J271050 | Болт с шайбой | 1 |
| 13A | J901050 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
