Каталог запчастей HITACHI
Электрооборудование — HITACHI ZR125HC

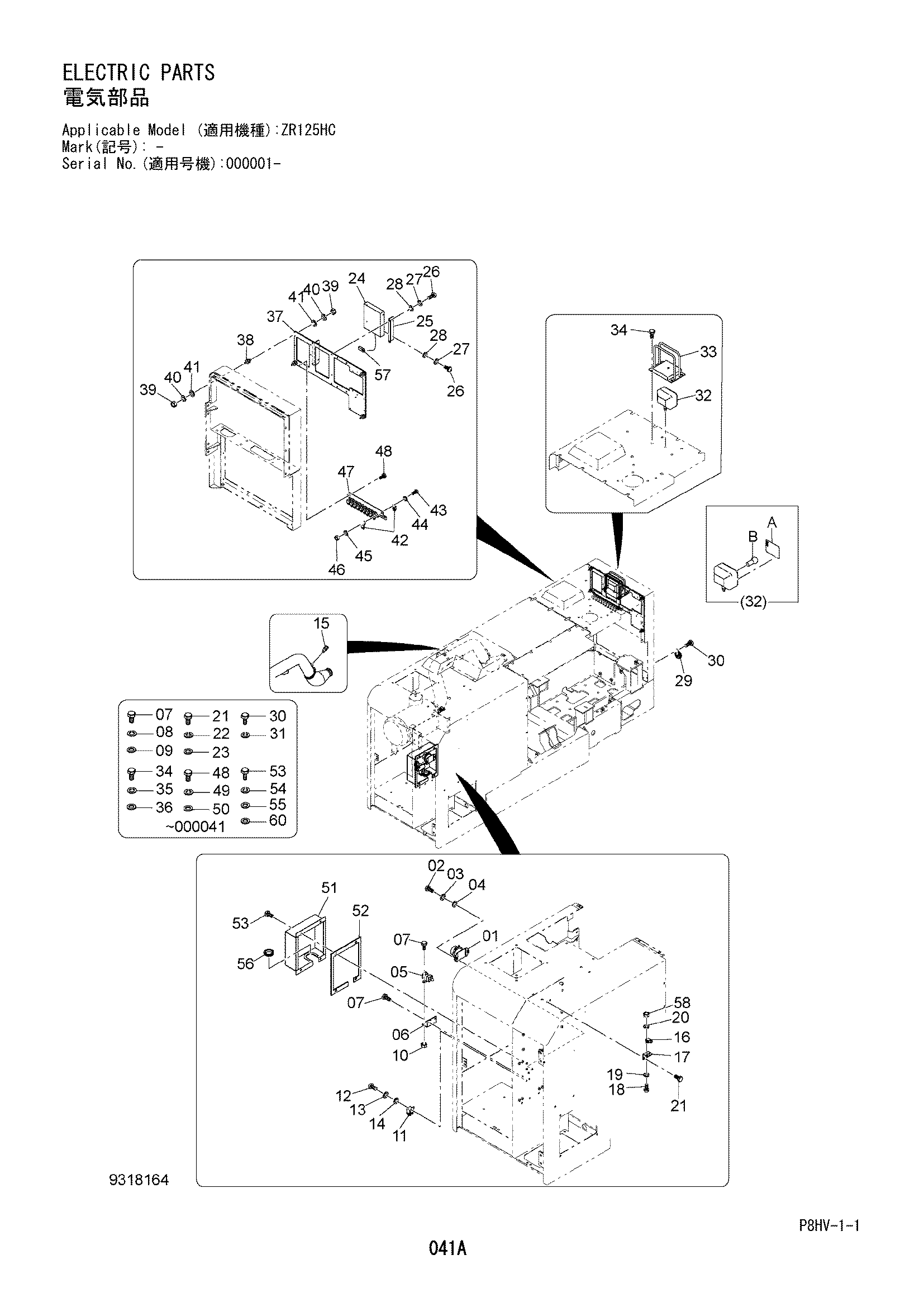

Заводская схема «Электрооборудование» для HITACHI ZR125HC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4255762 | Реле | 1 |
| 02 | 4718661 | Болт | 2 |
| 03 | A590908 | Пружинная шайба | 2 |
| 04 | A590108 | Плоская шайба | 2 |
| 05 | 4654995 | Реле | 1 |
| 06 | 3119602 | Кронштейн | 1 |
| 07 | 4717545 замена: 4676014 | Болт | 4 |
| 07 | 4676014 | Болт с шайбой | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 10 | J950008 | Гайка | 2 |
| 11 | 4654039 | Реле | 1 |
| 12 | M430616 | Винт | 2 |
| 13 | A590906 | Пружинная шайба | 2 |
| 14 | A590106 | Плоская шайба | 2 |
| 15 | 4651943 | Датчик | 1 |
| 16 | 4651944 | Датчик | 1 |
| 17 | 3119601 | Кронштейн | 1 |
| 18 | M430620 | Винт | 2 |
| 19 | A590906 | Пружинная шайба | 2 |
| 20 | A590106 | Плоская шайба | 2 |
| 21 | 4718667 замена: 4676014 | Болт | 2 |
| 21 | 4676014 | Болт с шайбой | 2 |
| 22 | A590908 | Пружинная шайба | 2 |
| 23 | A590108 | Плоская шайба | 2 |
| 24 | 4654996 | Контроллер | 1 |
| 25 | 4610921 | Кронштейн | 2 |
| 26 | M430616 | Винт | 8 |
| 27 | A590906 | Пружинная шайба | 8 |
| 28 | A590106 | Плоская шайба | 8 |
| 29 | 4439229 | Звуковой сигнал | 1 |
| 30 | 4717545 замена: 4676014 | Болт | 1 |
| 30 | 4676014 | Болт с шайбой | 1 |
| 31 | A590908 | Пружинная шайба | 1 |
| 32 | 4654994 | Фонарь | 1 |
| 32A | 334121-98110 | Рассеиватель | 1 |
| 32B | 334121-98120 | Блуб | 1 |
| 33 | 840121-52120 замена: 7059476 | Защитный кожух | 1 |
| 33 | 7059476 | Защитный кожух | 1 |
| 34 | J901225 замена: J271225 | Болт | 4 |
| 34 | J271225 | Болт с шайбой | 4 |
| 34A | J901225 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | A590912 | Пружинная шайба | 4 |
| 36 | A590112 | Плоская шайба | 4 |
| 37 | 2059261 | Кронштейн | 1 |
| 38 | 4679882 | Резиновый кусион | 4 |
| 39 | J950008 | Гайка | 8 |
| 40 | A590908 | Пружинная шайба | 8 |
| 41 | A590108 | Плоская шайба | 8 |
| 42 | 4414207 | Реле | 20 |
| 43 | M430616 | Винт | 10 |
| 44 | A590906 | Пружинная шайба | 10 |
| 45 | A590106 | Плоская шайба | 10 |
| 46 | J950006 | Гайка | 10 |
| 47 | 2059262 | Кронштейн | 1 |
| 48 | 4718667 замена: 4676014 | Болт | 2 |
| 48 | 4676014 | Болт с шайбой | 2 |
| 49 | A590908 | Пружинная шайба | 2 |
| 50 | A590108 | Плоская шайба | 2 |
| 51 | 7059477 | Крышка | 1 |
| 52 | 3119590 | Уплотнение | 1 |
| 53 | J901025 замена: J271020 | Болт | 4 |
| 53 | J271020 | Болт с шайбой | 4 |
| 53A | J901020 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | A590910 | Пружинная шайба | 4 |
| 55 | A590110 | Плоская шайба | 4 |
| 56 | 4633506 | Уплотнительная втулка | 1 |
| 57 | 3119600 | Электрический деталь | 1 |
| 58 | J950006 | Гайка | 2 |
| 60 | 4718560 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZR125HC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
