Радиатор крышка — HITACHI ZH200LC-A

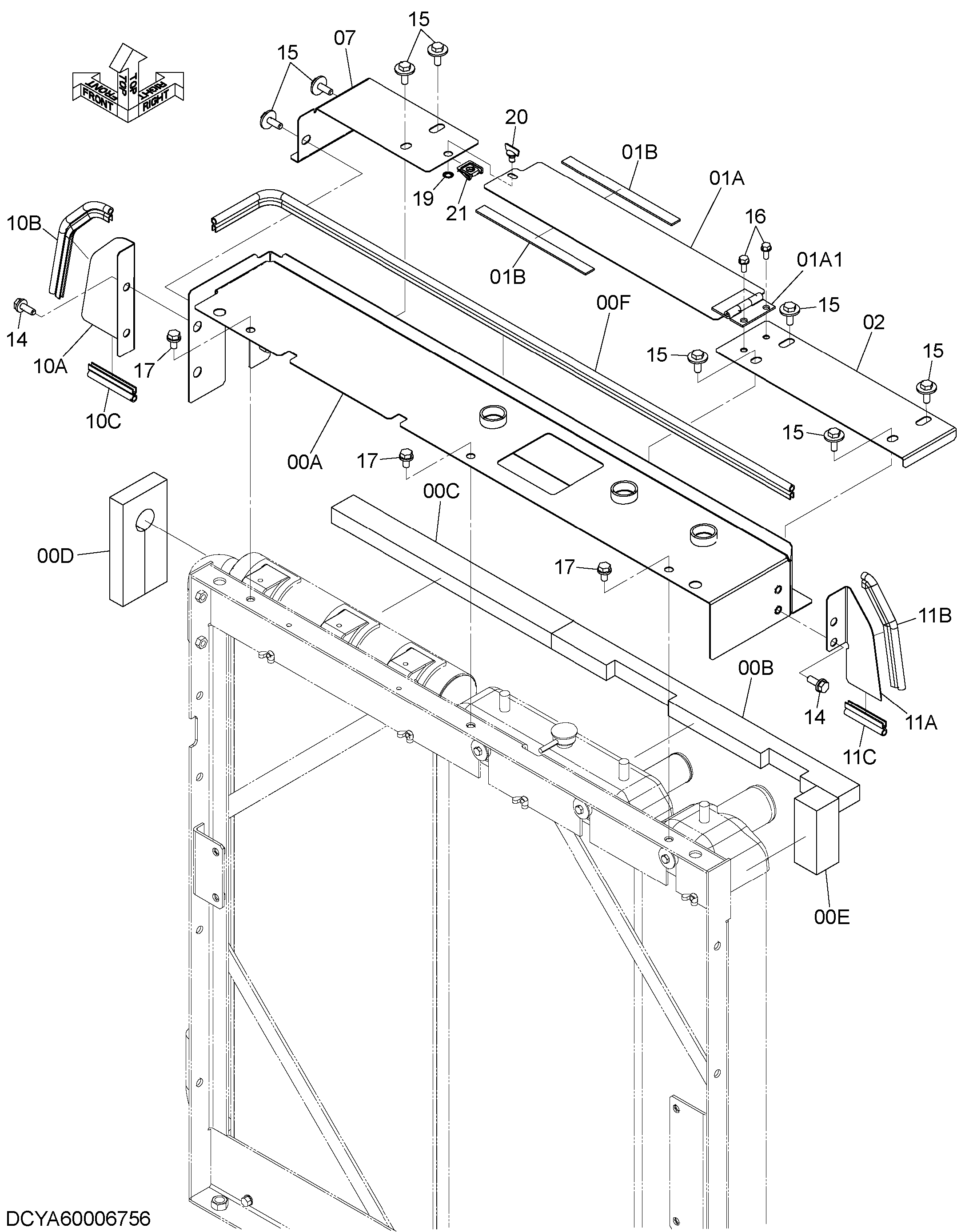

Заводская схема «Радиатор крышка» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8118356 | Крышка | 1 |
| 00A | 7057147 | Крышка | 1 |
| 00B | 4703000 | Резиновое уплотнение | 1 |
| 00C | 4703001 | Резиновая прокладка | 1 |
| 00D | 4702156 | Резиновая прокладка | 1 |
| 00E | 4702781 | Резиновая прокладка | 1 |
| 00F | 4707866 | Уплотнительная окантовка | 1 |
| 01 | 9772536 | Крышка | 1 |
| 01A | 8118112 | Крышка | 1 |
| 01A1 | 4332654 | Петля | 1 |
| 01B | 4651486 | Резиновая прокладка | 2 |
| 02 | 9772534 | Крышка | 1 |
| 07 | 4701440 | Кронштейн | 1 |
| 10 | 9771254 | Крышка | 1 |
| 10A | 4702799 | Крышка | 1 |
| 10B | 4702801 | Уплотнительная окантовка | 1 |
| 10C | YA00001055 | Уплотнительная окантовка | 1 |
| 11 | 9771255 | Крышка | 1 |
| 11A | 4702800 | Крышка | 1 |
| 11B | 4629513 | Уплотнительная окантовка | 1 |
| 11C | 4711578 | Уплотнительная окантовка | 1 |
| 14 | J271030 | Болт с шайбой | 4 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J281030 | Болт с шайбой | 8 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | J260825 | Болт с шайбой | 2 |
| 16A | J900825 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J271020 | Болт с шайбой | 3 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4712903 | Фиксатор | 1 |
| 20 | 4712904 | Палец | 1 |
| 21 | 4712905 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
