Пилотные гидролинии (4) — HITACHI ZH200LC-A

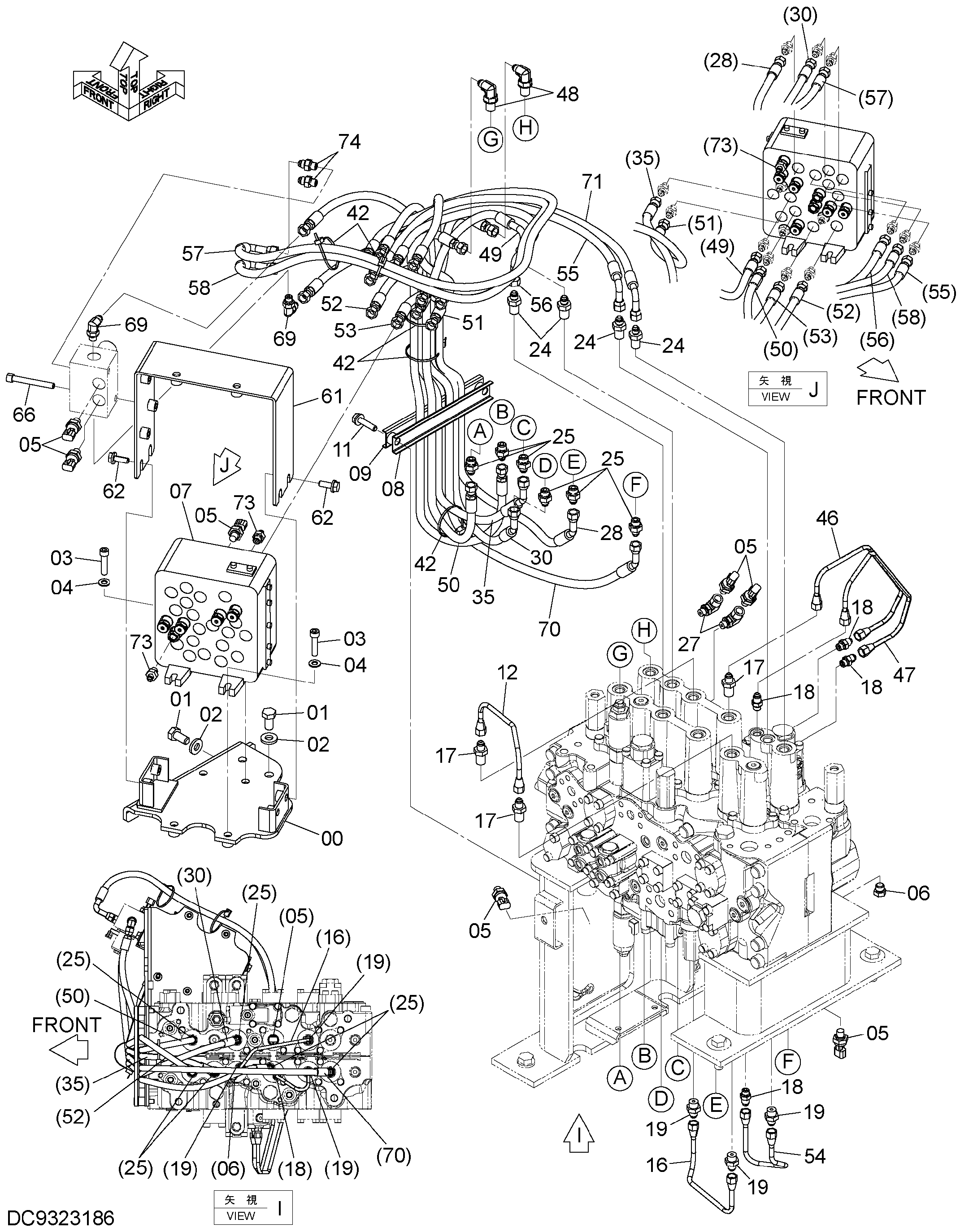

Заводская схема «Пилотные гидролинии (4)» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40002746 | Кронштейн | 1 |
| 01 | J901430 | Болт | 4 |
| 02 | J222014 | Шайба | 4 |
| 03 | J781045 | Болт с внутренним шестигранником | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 4436535 | Датчик давления | 7 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A885002 | Пробка | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4695888 | Челночный клапан | 1 |
| 08 | 9771038 | Хомут шланга | 1 |
| 09 | 4700364 | Хомут шланга | 1 |
| 11 | J271045 | Болт с шайбой | 2 |
| 11A | J901045 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4700377 | Трубка | 1 |
| 16 | 4700381 | Трубка | 1 |
| 17 | 4339541 | Штуцер трубки | 3 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4255304 | Штуцер трубки | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4255305 | Штуцер трубки | 3 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4202422 | Адаптер | 4 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852133 | Адаптер | 6 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4376846 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4700601 | Шланг | 1 |
| 30 | 4700603 | Шланг | 1 |
| 35 | 4700608 | Шланг | 1 |
| 42 | 4055312 | Ленточный зажим | 5 |
| 46 | 4708810 | Трубка | 1 |
| 47 | 4708811 | Трубка | 1 |
| 48 | 4208913 | Угловой штуцер | 2 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4715399 | Шланг | 1 |
| 50 | 4715401 | Шланг | 1 |
| 51 | 4715397 | Шланг | 1 |
| 52 | 4715402 | Шланг | 1 |
| 53 | 4715398 | Шланг | 1 |
| 54 | 4720709 | Трубка | 1 |
| 55 | 4676383 | Шланг | 1 |
| 56 | 4722692 | Шланг | 1 |
| 57 | YA00009337 | Шланг | 1 |
| 58 | 4716228 | Шланг | 1 |
| 61 | YA40004430 | Кронштейн | 1 |
| 62 | J271030 | Болт с шайбой | 4 |
| 62A | J901030 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 66 | J781080 | Болт с внутренним шестигранником | 2 |
| 69 | A852323 | Угловой штуцер | 2 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 4725946 | Шланг | 1 |
| 71 | 4725947 | Шланг | 1 |
| 73 | A852122 | Адаптер | 2 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 74 | A852123 | Адаптер | 2 |
| 74A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
