Гидробак — HITACHI ZH200LC-A

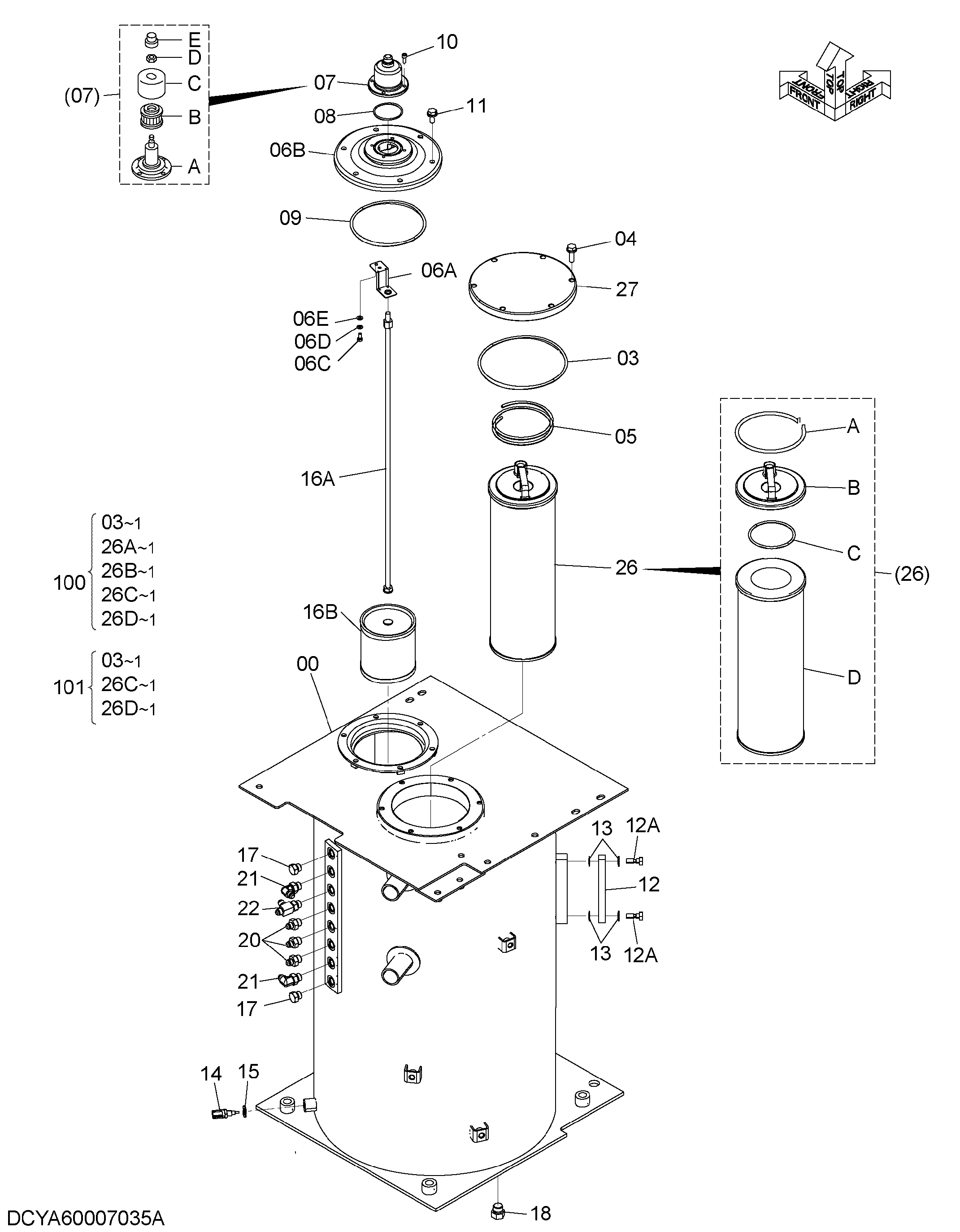

Заводская схема «Гидробак» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40007419 | Гидробак | 1 |
| 03 | A810190 | Уплотнительное кольцо | 1 |
| 04 | J271035 | Болт с шайбой | 6 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4472673 | Пружина | 1 |
| 06 | 9184556 | Крышка | 1 |
| 06A | 4408661 | Кронштейн | 1 |
| 06B | 1025093 | Крышка | 1 |
| 06C | 4350623 | Болт | 1 |
| 06D | 4225466 | Пружинная шайба | 1 |
| 06E | 4225472 | Плоская шайба | 1 |
| 07 | 4434017 | Сапун | 1 |
| 07A | 4437833 | Корпус | 1 |
| 07B | 4437838 | Элемент | 1 |
| 07C | 4437837 | Крышка | 1 |
| 07D | 4371825 | Гайка | 1 |
| 07E | 4437836 | Колпачок | 1 |
| 08 | A810060 | Уплотнительное кольцо | 1 |
| 09 | A810160 | Уплотнительное кольцо | 1 |
| 10 | J780616 | Болт с внутренним шестигранником | 4 |
| 11 | J271025 | Болт с шайбой | 6 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 8053499 | Указатель уровня | 1 |
| 12A | 4100967 | Болт | 2 |
| 13 | 449558 | Уплотнительная шайба | 4 |
| 14 | 4697482 | Датчик | 1 |
| 15 | 4250261 | Прокладка | 1 |
| 16 | 4626878 | Всасывающий фильтр | 1 |
| 16A | 4652733 | Шток | 1 |
| 16B | 4648651 | Сетчатый фильтр | 1 |
| 17 | A885003 | Пробка | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A885004 | Пробка | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852133 | Адаптер | 3 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852333 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852433 | Тройник | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | YA00016052 | Фильтрующий элемент | 1 |
| 26A | 4643446 | Кольцо | 1 |
| 26B | 4643444 | Клапан | 1 |
| 26C | A810095 | Уплотнительное кольцо | 1 |
| 26D | YA00016051 | Фильтрующий элемент | 1 |
| 27 | 4639235 | Крышка | 1 |
| 100 | YA00016386 | Фильтрующий элемент | 1 |
| 101 | YA00016054 | Фильтрующий элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
