Воздуховод — HITACHI ZH200LC-A

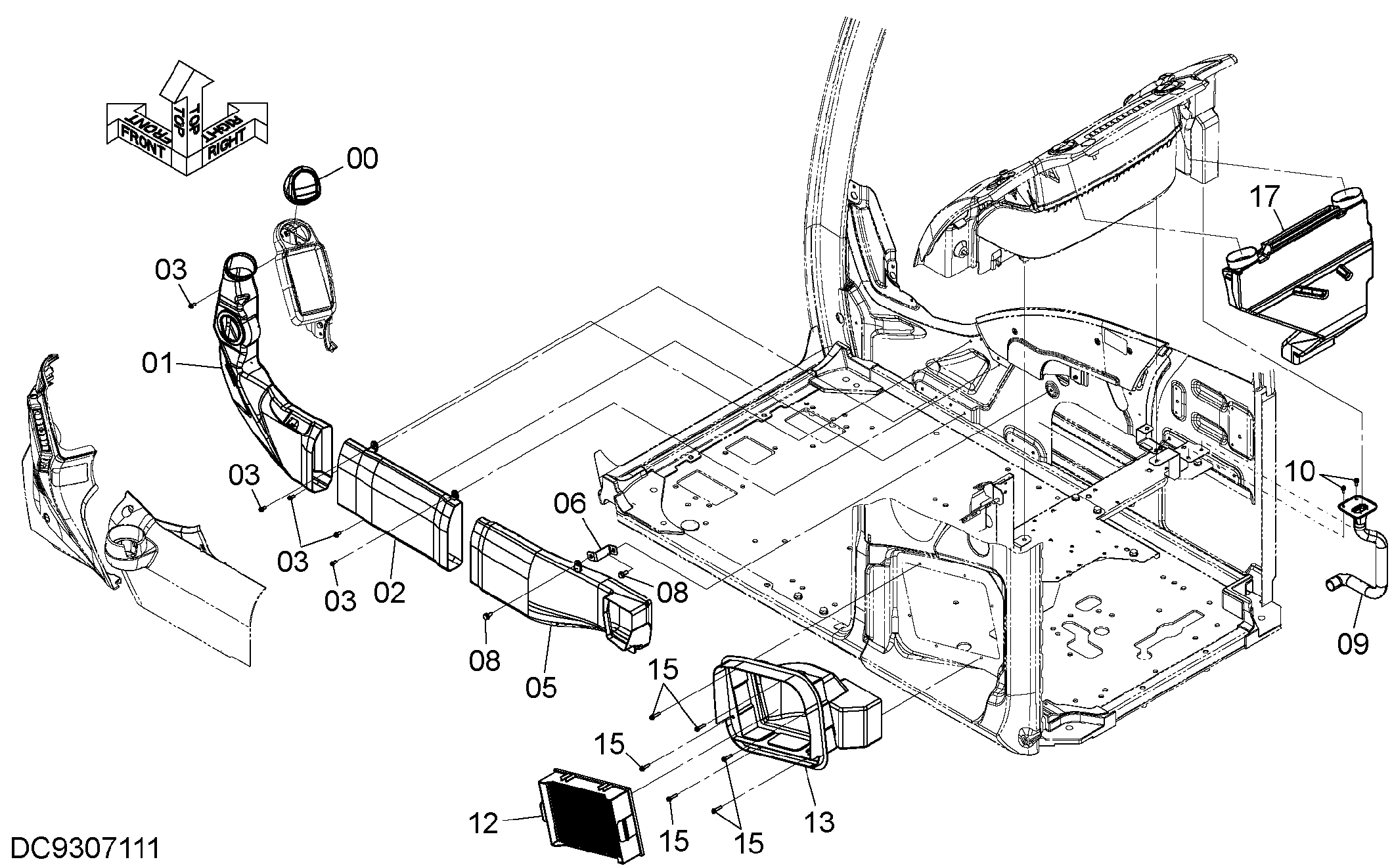

Заводская схема «Воздуховод» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7058382 | Решётка | 1 |
| 01 | 7058363 | Воздуховод | 1 |
| 02 | 7058364 | Воздуховод | 1 |
| 03 | J680616 | Винт с шайбой | 5 |
| 05 | 7058402 | Воздуховод | 1 |
| 06 | 8100576 | Кронштейн | 1 |
| 08 | J260820 | Болт с шайбой | 2 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 7058366 | Воздуховод | 1 |
| 10 | J680616 | Винт с шайбой | 2 |
| 12 | 4632689 | Фильтр | 1 |
| 13 | 7058400 | Воздуховод | 1 |
| 15 | J460630 | Винт с шайбой | 6 |
| 17 | 7058365 | Воздуховод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
