011: Головка блока цилиндров — HITACHI ZH200LC-A

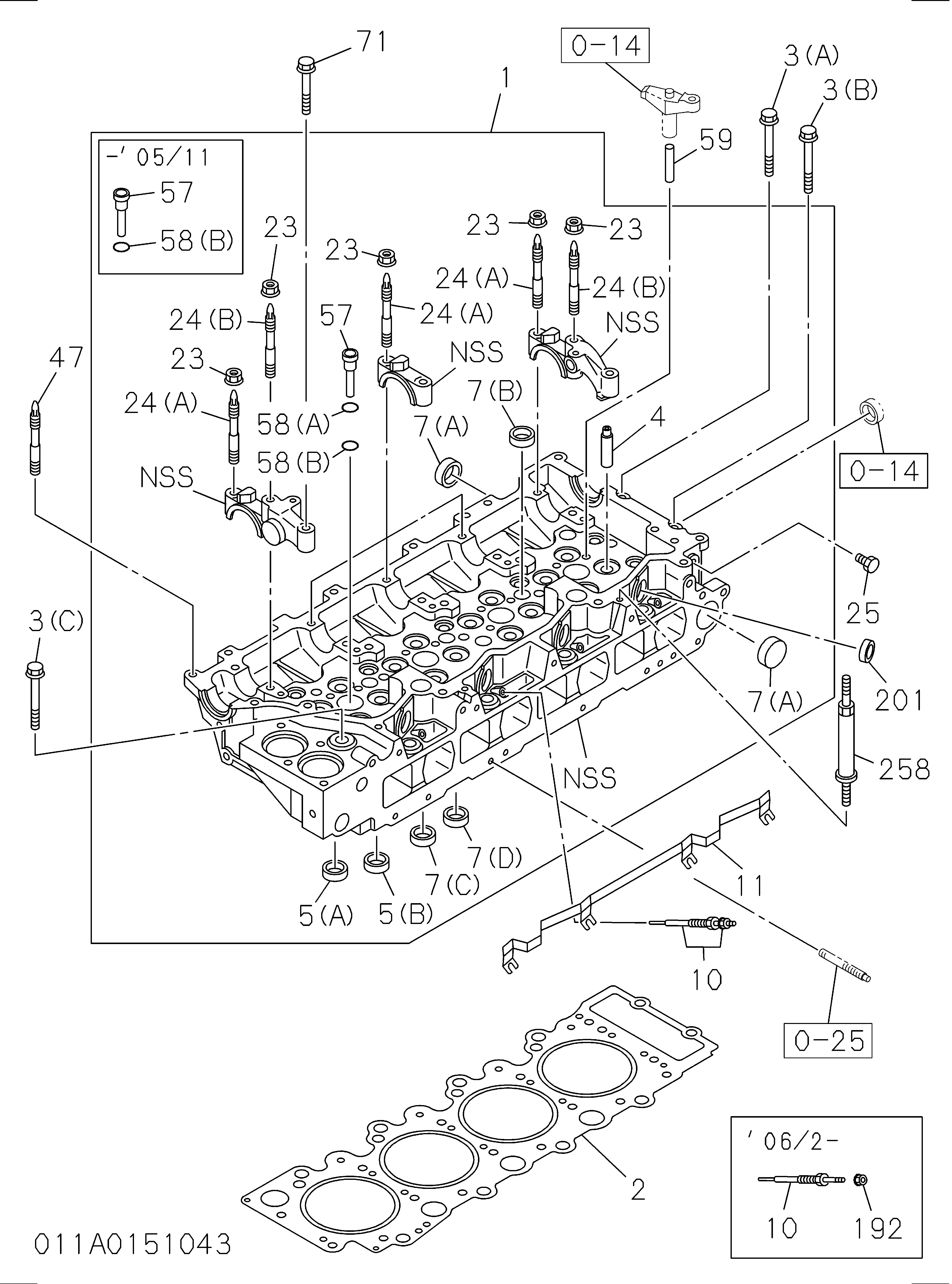

Заводская схема «011: Головка блока цилиндров» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8981706170 | Головка в сборе гидроцилиндр | 1 |
| 002 | 8981142560 | Прокладка гидроцилиндр HD | 1 |
| 003(A) | 8943995540 | Болт гидроцилиндр HD TO блок | 1 |
| 003(B) | 8943995550 | Болт гидроцилиндр HD TO блок | 1 |
| 003(C) | 8970776380 | Болт гидроцилиндр HD TO блок | 18 |
| 004 | 8973767192 | Направляющая клапан | 16 |
| 005(A) | 8943958881 | Сиденье клапан вставка | 8 |
| 005(B) | 8980288750 | Сиденье клапан вставка | 8 |
| 007(A) | 8970968210 | Чашка сеалинг, гидроцилиндр головка | 5 |
| 007(B) | 1096000160 | Чашка сеалинг, гидроцилиндр головка | 4 |
| 007(C) | 9111291280 | Чашка сеалинг, гидроцилиндр головка | 7 |
| 007(D) | 5111290060 | Чашка сеалинг, гидроцилиндр головка | 5 |
| 010 | 8943907776 | Пробка глов | 4 |
| 011 | 8973323582 | Разъём глов пробка | 1 |
| 014 | 8943972860 | Шпилька EXH коллектор | 2 |
| 015 | 0287510200 | Болт подвес, передний | 2 |
| 023 | 0911802080 | Гайка кулачок кронштейн | 10 |
| 024(A) | 8943225132 | Шпилька CM/вал кронштейн | 8 |
| 024(B) | 8943225122 | Шпилька CM/вал кронштейн | 2 |
| 025 | 8980034160 | Пробка гидроцилиндр HD | 1 |
| 047 | 0491408600 | Шпилька гидроцилиндр HD | 2 |
| 057 | 8976066610 | Втулка форсунка держатель | 4 |
| 058(A) | 8980041870 | Прокладка втулка, форсунка держатель | 4 |
| 058(B) | 8976049160 | Прокладка втулка, форсунка держатель | 4 |
| 059 | 8973816031 | Направляющая бридге | 8 |
| 071 | 0280508350 | Болт кулачок кронштейн | 2 |
| 122 | 8973313601 | Прокладка крышка | 1 |
| 168 | 8973102542 | Подвес ENG, передний | 1 |
| 182(A) | 0280508120 | Болт корпус | 2 |
| 182(B) | 0280508450 | Болт корпус | 3 |
| 192 | 8973688530 | Гайка глов пробка | 4 |
| 201 | 1096390340 | Прокладка втулка, впрыск насос | 4 |
| 247 | 8973313621 | Корпус гидроцилиндр хеад-к/H крышка | 1 |
| 248 | 8943908581 | Разъём | 1 |
| 249 | 8943913100 | Прокладка разъём | 1 |
| 258 | 8973667720 | Адаптер зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
