Гидролинии рабочего оборудования (стрела) — HITACHI ZH200LC-A

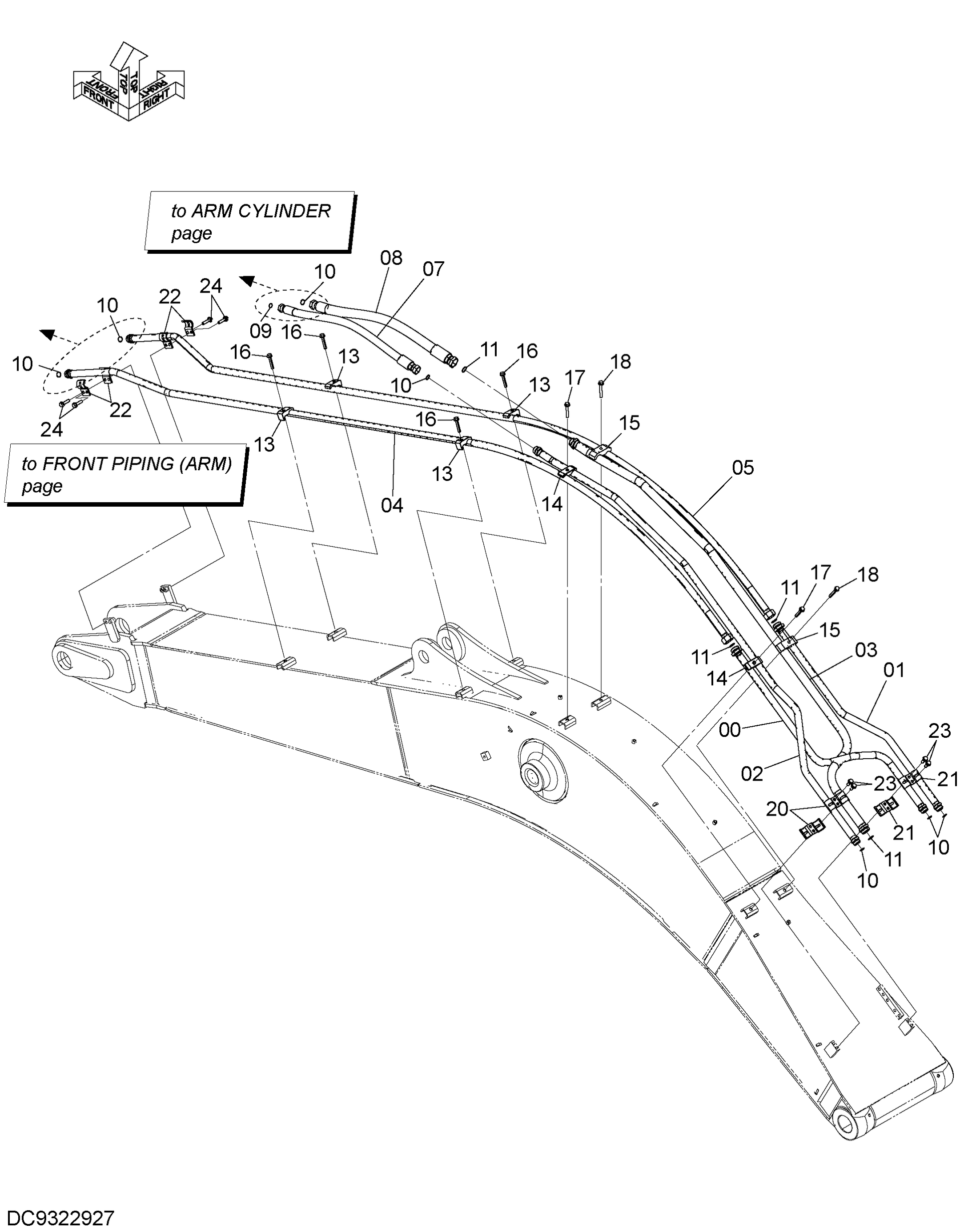

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8124565 | Трубка | 1 |
| 01 | 8124566 | Трубка | 1 |
| 02 | YA40003012 | Трубка | 1 |
| 03 | YA40003013 | Трубка | 1 |
| 04 | 7060273 | Трубка | 1 |
| 05 | 7060274 | Трубка | 1 |
| 07 | YA00004624 | Шланг | 1 |
| 08 | YA00004616 | Шланг | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 7 |
| 11 | 4187329 | Уплотнительное кольцо | 4 |
| 13 | 4190127 | Хомут трубки | 4 |
| 14 | 4189860 | Хомут трубки | 2 |
| 15 | 4198598 | Хомут трубки | 2 |
| 16 | 4661580 | Болт с шайбой | 4 |
| 16A | J901270 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4657481 | Болт с шайбой | 2 |
| 17A | J901275 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4665709 | Болт с шайбой | 2 |
| 20 | 4710800 | Хомут трубки | 2 |
| 21 | 4710797 | Хомут трубки | 2 |
| 22 | 4710794 | Хомут трубки | 4 |
| 23 | J271235 | Болт с шайбой | 4 |
| 23A | J901235 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J271250 | Болт с шайбой | 4 |
| 24A | J901250 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
