Пилотные гидролинии (2) — HITACHI ZH200LC-A

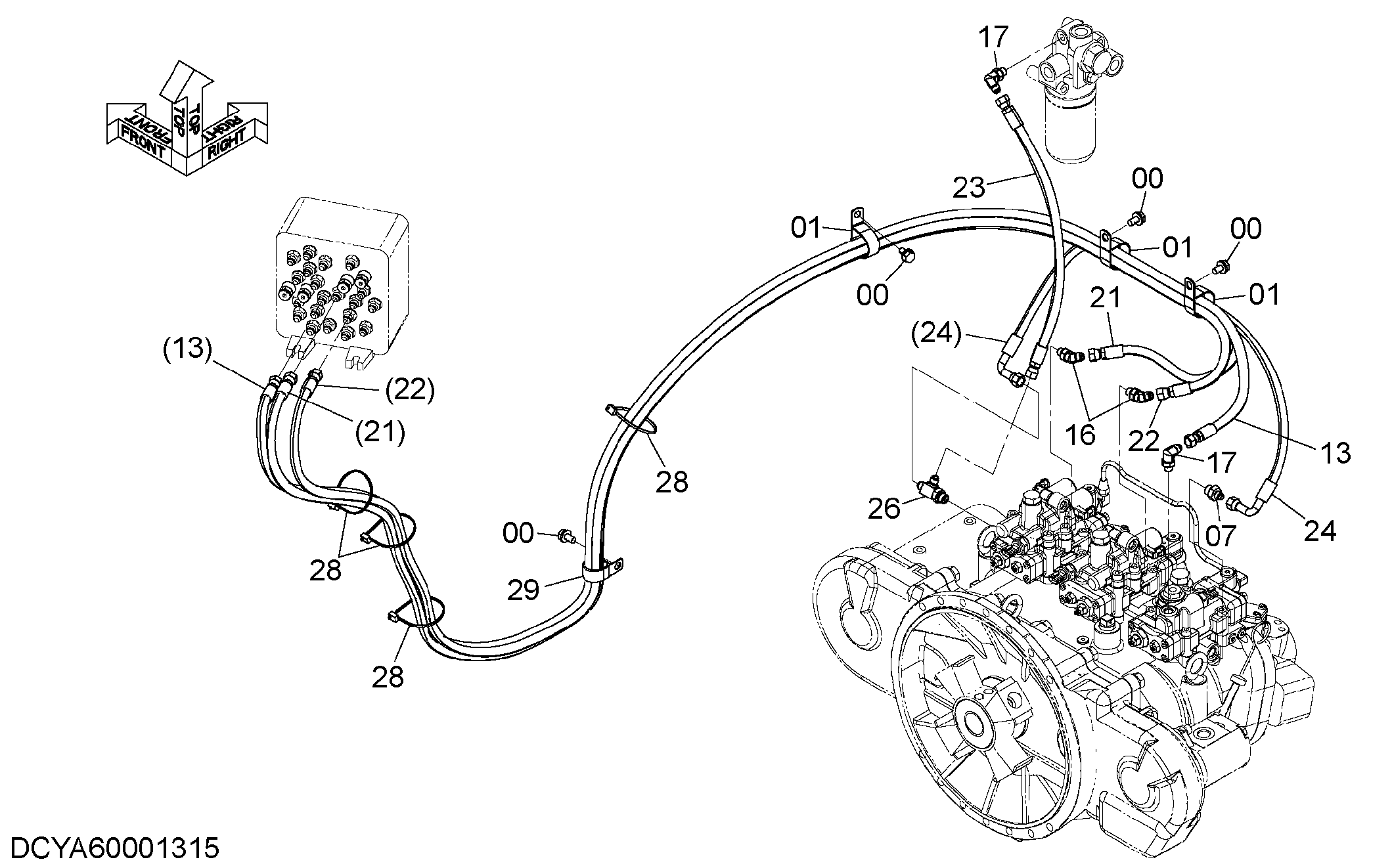

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J271020 | Болт с шайбой | 4 |
| 00A | J901020 | Болт | 1 |
| 00B | J222010 | Шайба | 1 |
| 01 | 4193848 | Зажим | 3 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | YA00001941 | Шланг | 1 |
| 16 | A852223 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852323 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4630307 | Шланг | 1 |
| 22 | 4724798 | Шланг | 1 |
| 23 | 4269837 | Шланг | 1 |
| 24 | 4721155 | Шланг | 1 |
| 26 | A852433 | Тройник | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4055312 | Ленточный зажим | 4 |
| 29 | 4190264 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
