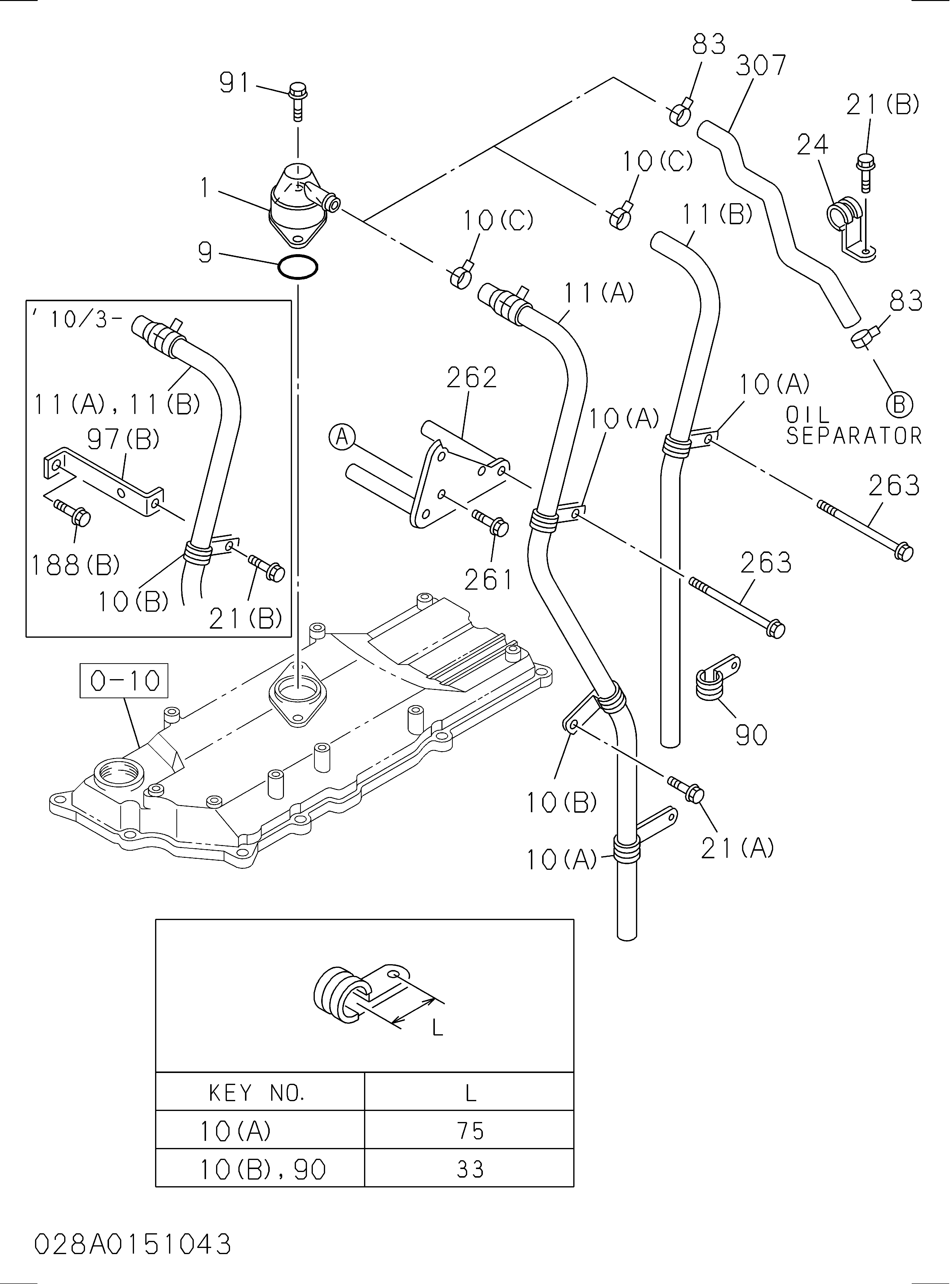

028: Система вентиляции — HITACHI ZH200LC-A
Заводская схема «028: Система вентиляции» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1117401811 | Сапун воздушный | 1 |
| 009 | 1096235650 | Прокладка воздушный сапун | 1 |
| 010(A) | 1097007041 | Зажим воздушный сапун | 1 |
| 010(B) | 1097009450 | Зажим воздушный сапун | 2 |
| 010(C) | 1097071500 | Зажим воздушный сапун | 1 |
| 011(A) | 8981658830 | Шланг резиновый, воздушный | 1 |
| 021(A) | 0280608120 | Болт зажим | 1 |
| 021(B) | 0280508160 | Болт зажим | 1 |
| 091 | 0281510200 | Болт воздушный сапун | 2 |
| 097(B) | 1474770881 | Кронштейн шланг | 1 |
| 188(B) | 0281510160 | Болт кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
