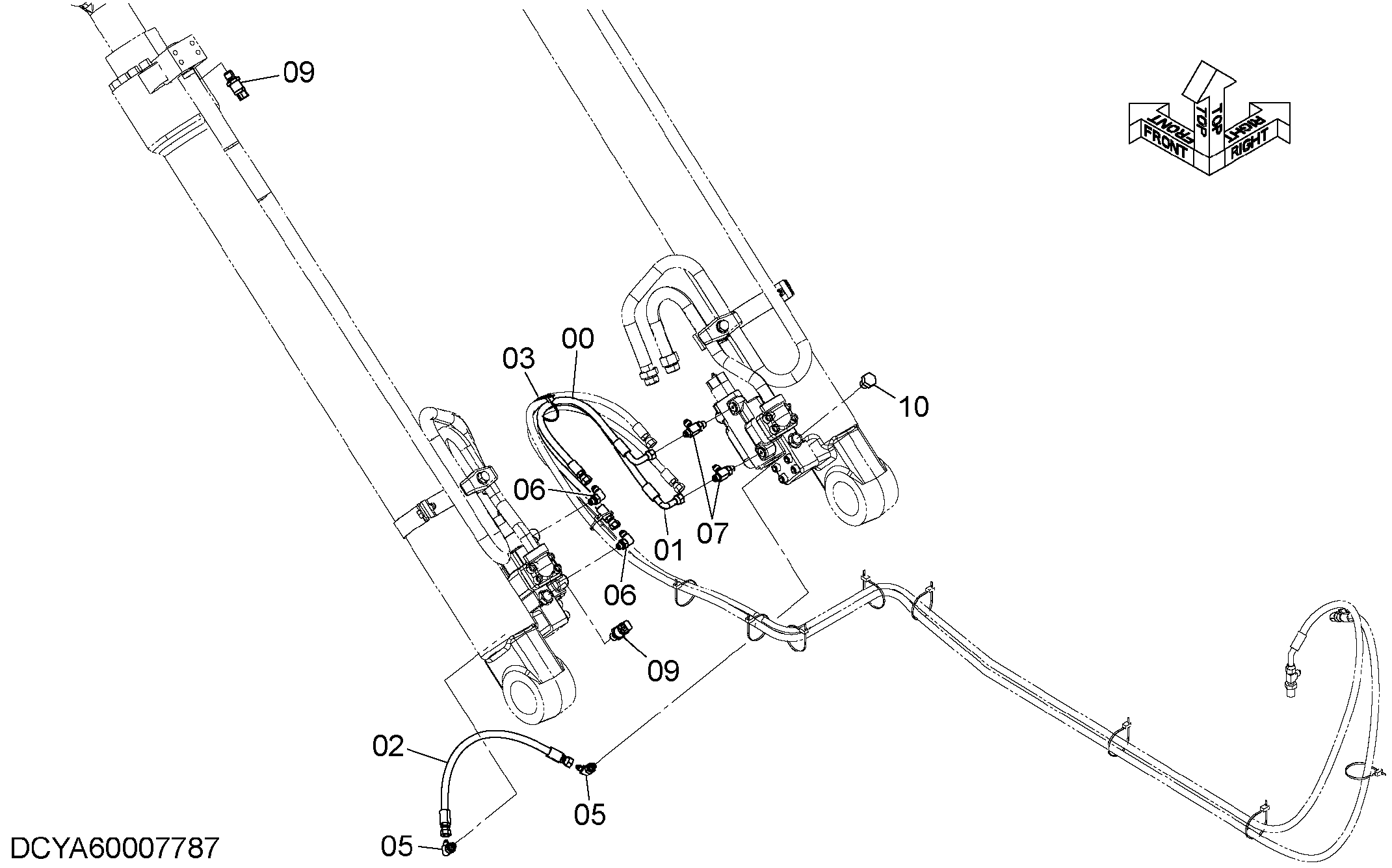

Стрела удерживающий клапан трубопроводы (2) — HITACHI ZH200LC-A
Заводская схема «Стрела удерживающий клапан трубопроводы (2)» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9296496 | В сборе шланг | 1 |
| 00A | 4213401 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 1 |
| 01 | YA60001836 | В сборе шланг | 1 |
| 01A | 4313339 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 2 |
| 02 | 4435740 | Шланг | 1 |
| 03 | 4055312 | Ленточный зажим | 6 |
| 05 | A852322 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852423 | Тройник | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4436271 | Датчик давления | 2 |
| 09A | 4365826 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
