Электрооборудование (1) — HITACHI ZH200LC-A

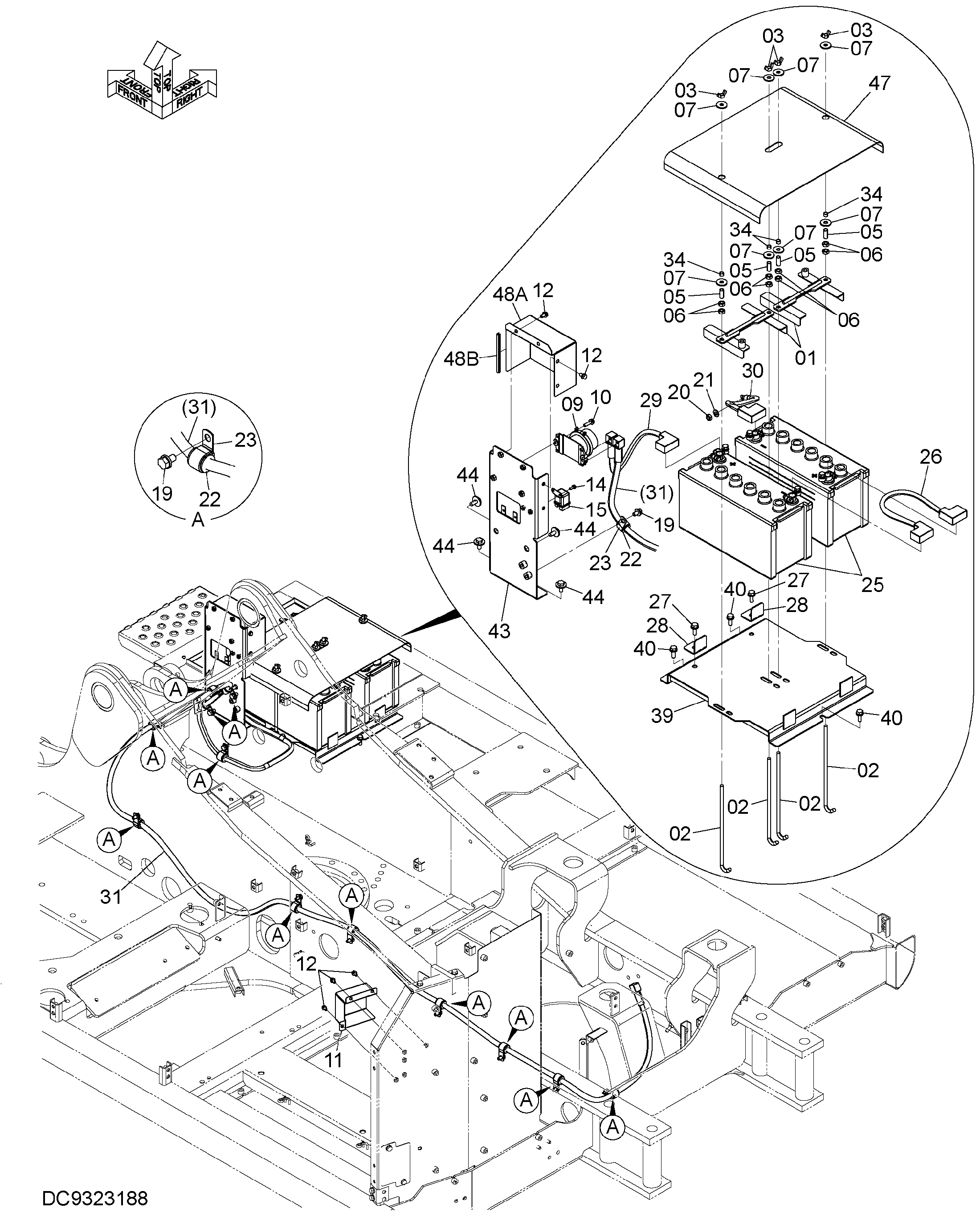

Заводская схема «Электрооборудование (1)» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40005579 | Кронштейн | 2 |
| 02 | 4430289 | Болт крюк | 4 |
| 03 | M570010 | Гайка винг | 4 |
| 05 | 4627469 | Проставка | 4 |
| 06 | J950010 | Гайка | 8 |
| 07 | J217083 | Шайба | 8 |
| 09 | 4255762 | Реле аккумулятор | 1 |
| 10 | J260830 | Болт с шайбой | 2 |
| 10A | J900830 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | YA00001515 | Крышка | 1 |
| 12 | J260816 | Болт с шайбой | 7 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | J260616 | Болт с шайбой | 2 |
| 14A | J900616 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 15 | 4654039 | Реле | 1 |
| 19 | J271020 | Болт с шайбой | 13 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J950010 | Гайка | 1 |
| 21 | A590110 | Плоская шайба | 1 |
| 22 | 4316226 | Резиновая втулка | 13 |
| 23 | 4192035 | Зажим | 13 |
| 25 | 4628452 | Аккумулятор | 2 |
| 26 | 4678219 | Трос батт. | 1 |
| 27 | J271030 | Болт с шайбой | 2 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4634964 | Кронштейн | 2 |
| 29 | 4678217 | Трос батт. | 1 |
| 30 | 4708558 | Трос батт. | 1 |
| 31 | 4725816 | Трос аккумулятор | 1 |
| 34 | YA00009205 | Проставка | 4 |
| 39 | 8125395 | Кронштейн | 1 |
| 40 | J271025 | Болт с шайбой | 3 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 43 | 8125396 | Кронштейн | 1 |
| 44 | J281025 | Болт с шайбой | 4 |
| 44A | J901025 | Болт | 1 |
| 44B | 4486055 | Шайба | 1 |
| 47 | YA00002655 | Крышка | 1 |
| 48 | YA60007417 | Крышка | 1 |
| 48A | YA00010121 | Крышка | 1 |
| 48B | 4726493 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
