Стрела удерживающий клапан трубопроводы (1) — HITACHI ZH200LC-A

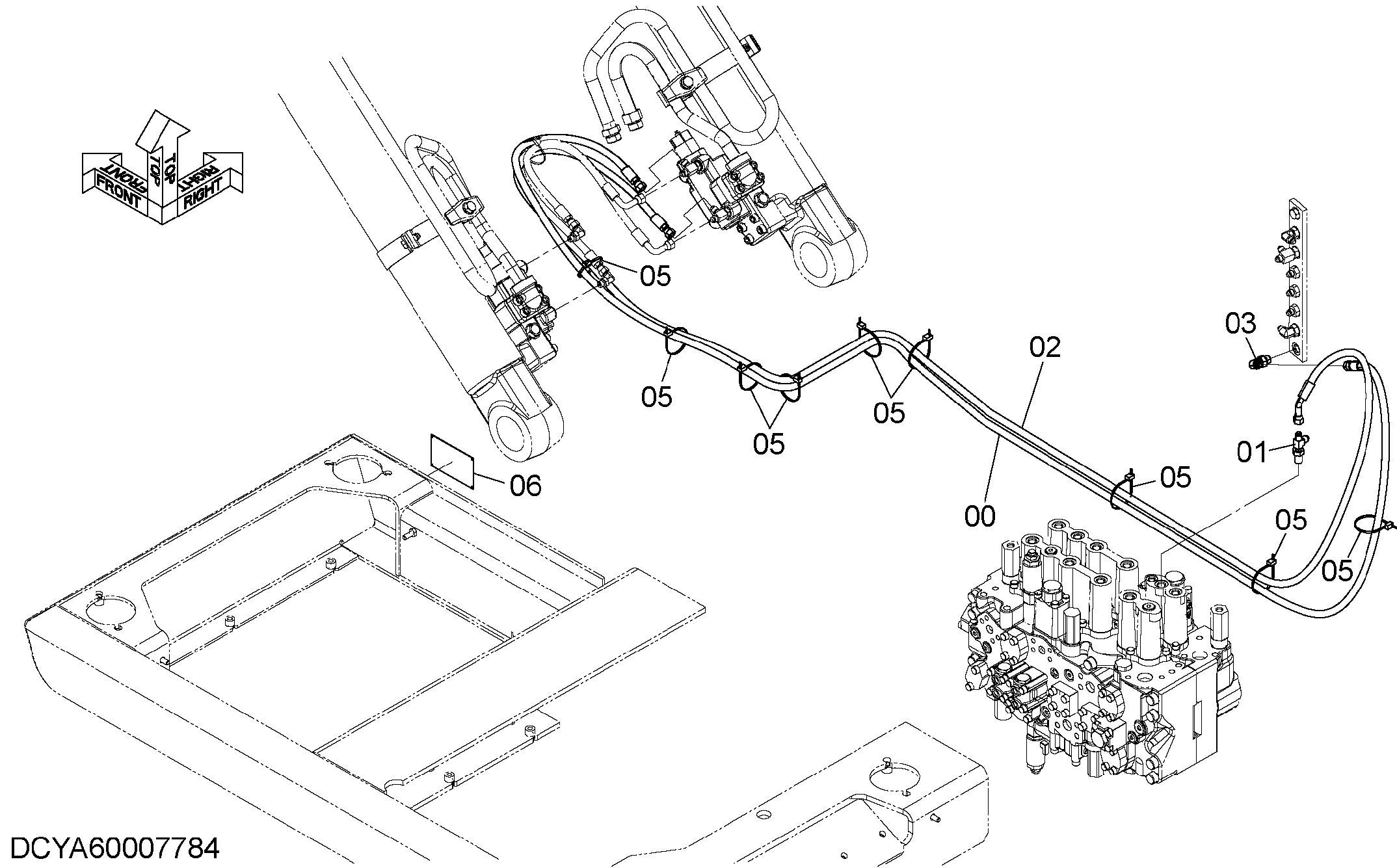

Заводская схема «Стрела удерживающий клапан трубопроводы (1)» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60000457 | В сборе шланг | 1 |
| 00A | YA00000674 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 11 |
| 01 | 4208910 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | YA60007854 | В сборе шланг | 1 |
| 02A | 4619647 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 10 |
| 03 | A852333 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
