NPK гидромолот трубопроводы — HITACHI ZH200LC-A

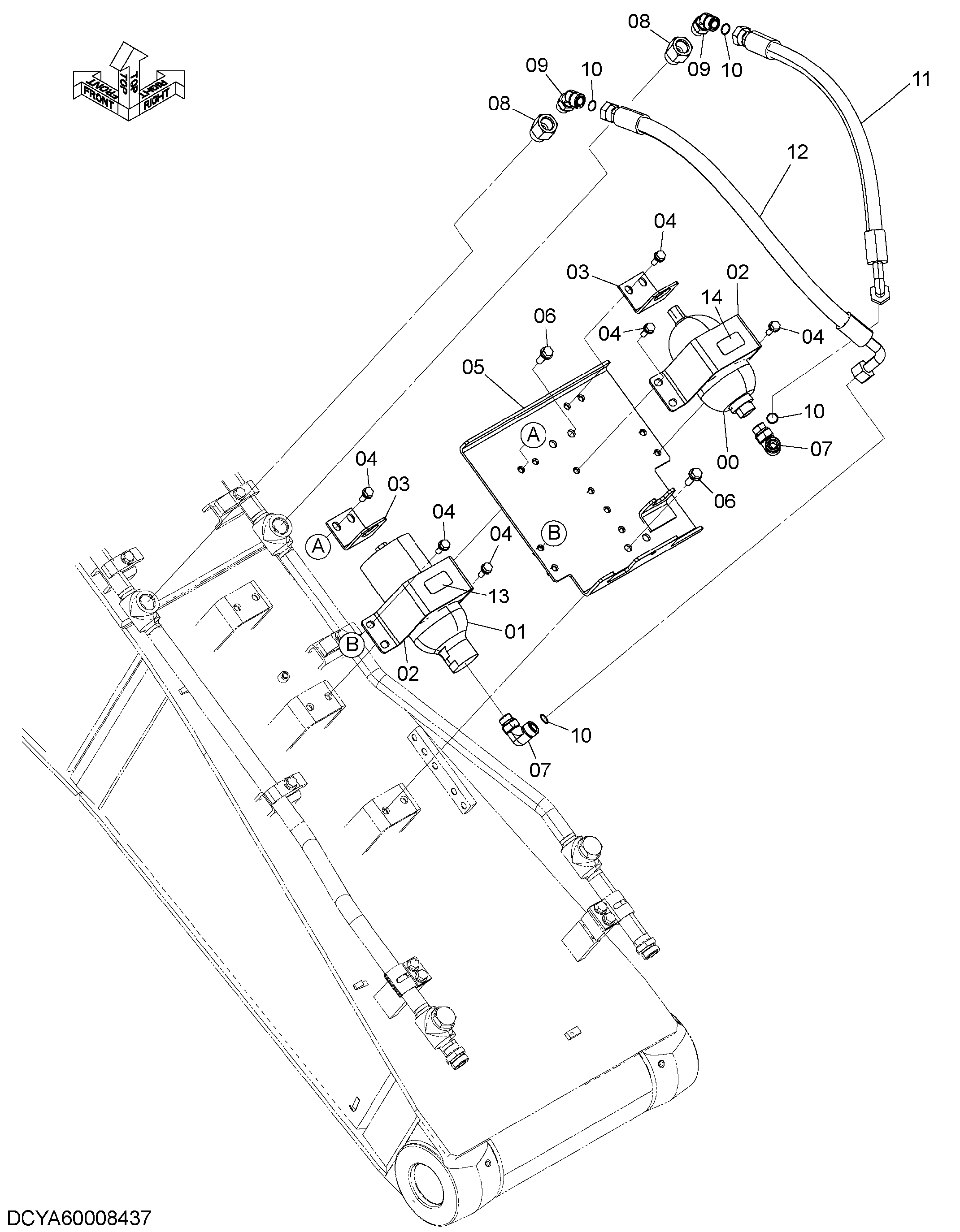

Заводская схема «NPK гидромолот трубопроводы» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4642459 | Гидроаккумулятор | 1 |
| 01 | 4461979 | Гидроаккумулятор | 1 |
| 02 | 8120140 | Крышка | 2 |
| 03 | 4662468 | Кронштейн | 2 |
| 04 | J271030 | Болт с шайбой | 12 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | YA40003336 | Кронштейн | 1 |
| 06 | J271240 | Болт с шайбой | 4 |
| 06A | J901240 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | A853366 | Угловой штуцер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4263448 | Переходник S | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | A853266 | Угловой штуцер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 4 |
| 11 | 4642848 | Шланг | 1 |
| 12 | 4624438 | Шланг | 1 |
| 13 | 4464935 | Информационная табличка | 1 |
| 14 | 4644714 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
