Гидроцилиндр рукояти — HITACHI ZH200LC-A

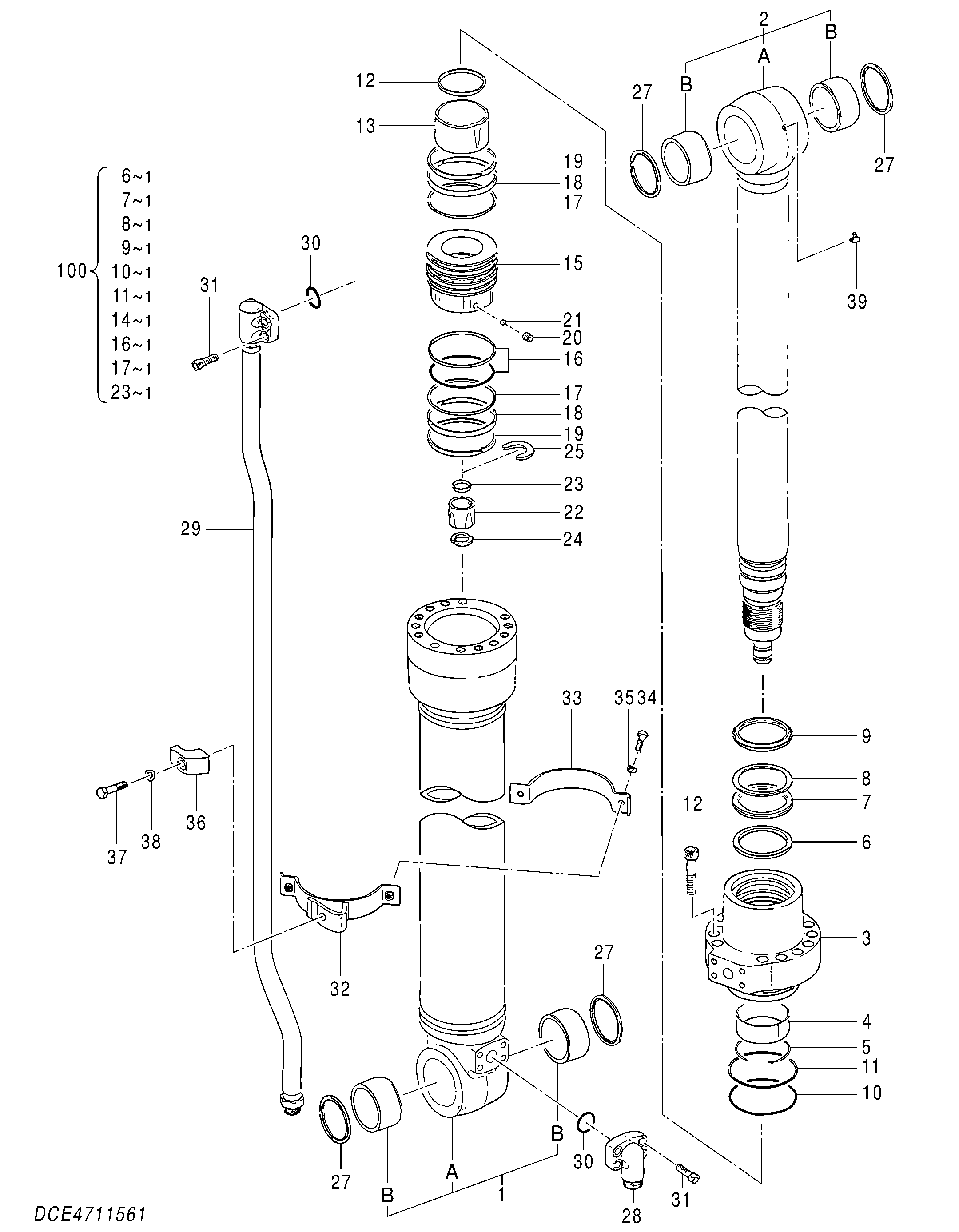

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4711561	Гидроцилиндр рукояти	1
1	XB00001764	Труба гидроцилиндра	1
1A	XB00001765	Труба гидроцилиндра	1
1B	4352399	Втулка	2
2	XB00001766	Шток поршня	1
2A	XB00001767	Шток поршня	1
2B	4352399	Втулка	2
3	0789105	Головка гидроцилиндра	1
4	0309204	Втулка	1
5	0236905	Кольцо	1
6	0997703	Кольцо	1
7	0976014	У-ринг	1
8	0667405	Опорное кольцо	1
9	4729050	Грязесъёмное кольцо	1
10	A811130	Уплотнительное кольцо	1
11	0482806	Опорное кольцо	1
12	M341880	Болт с внутренним шестигранником	12
13	1100503	Амортизирующий подшипник	1
14	1100508	Уплотнение амортизатор	1
15	1100505	Поршень	1
16	0309210	Уплотнительное кольцо	1
17	0789109	Опорное кольцо	2
18	0962104	Направляющее кольцо	2
19	0309212	Кольцо	2
20	0352715	Установочный винт	1
21	0104404	Шарик	1
22	1100506	Амортизирующий подшипник	1
23	0667411	Уплотнение амортизатор	1
24	0409915	Ограничитель	2
25	0409916	Стопорное кольцо	1
27	0855003	Грязесъёмное кольцо	4
28	4648565	Соединение	1
29	4676790	Трубка	1
30	984614	Уплотнительное кольцо	2
31	M341236	Болт с внутренним шестигранником	8
32-38	0962110	Комплект лента	1
32	0962106	Лента	1
33	0309221	Лента	1
34	J901035	Болт	2
35	A590910	Пружинная шайба	2
36	4720564	Хомут трубки	1
37	J901265	Болт	1
38	0208516	Пружинная шайба	1
39	1214903	Пресс-маслёнка	1
100	YA00001400	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
