Электрооборудование (хйбрид) — HITACHI ZH200LC-A

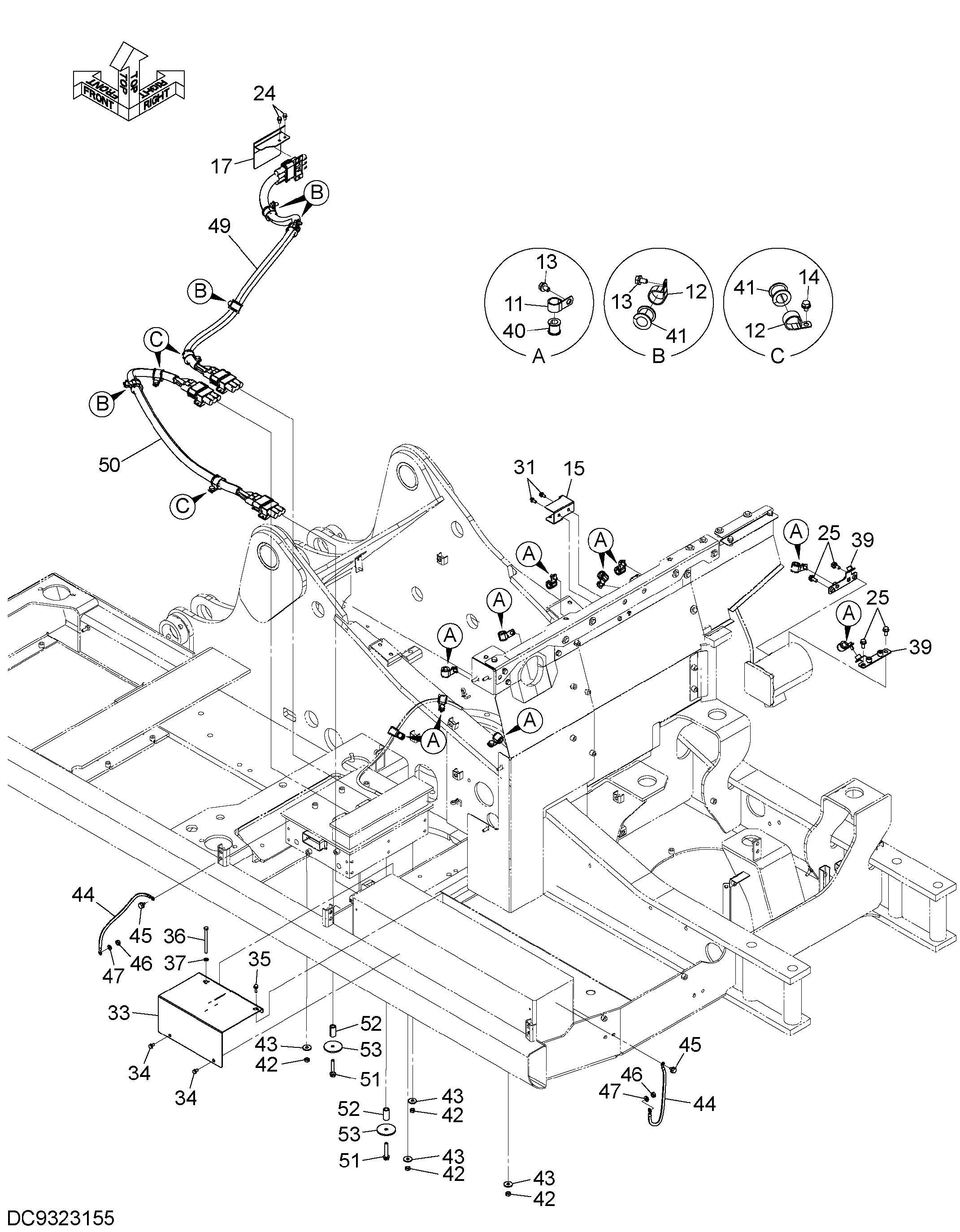

Заводская схема «Электрооборудование (хйбрид)» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4190263 | Зажим | 10 |
| 12 | 4190264 | Зажим | 7 |
| 13 | J271020 | Болт с шайбой | 14 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271016 | Болт с шайбой | 3 |
| 14A | J901016 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | YA00001536 | Кронштейн | 1 |
| 17 | YA40006562 | Крышка | 1 |
| 24 | J260816 | Болт с шайбой | 2 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | J271025 | Болт с шайбой | 4 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 31 | J260820 | Болт с шайбой | 2 |
| 31A | J900820 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 33 | YA40006561 | Крышка | 1 |
| 34 | J260816 | Болт с шайбой | 2 |
| 34A | J900816 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 35 | J260830 | Болт с шайбой | 1 |
| 35A | J900830 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 36 | J900802 | Болт | 1 |
| 37 | A590108 | Плоская шайба | 1 |
| 39 | YA40004209 | Кронштейн | 2 |
| 40 | 4316226 | Резиновая втулка | 10 |
| 41 | 4625450 | Резиновая втулка | 7 |
| 42 | J950010 | Гайка | 8 |
| 43 | J217083 | Шайба | 8 |
| 44 | YA00006944 | Трос | 2 |
| 45 | J271016 | Болт с шайбой | 2 |
| 45A | J901016 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | J950010 | Гайка | 2 |
| 47 | A590110 | Плоская шайба | 2 |
| 49 | 4723772 | Трос щиток | 1 |
| 50 | 4723773 | Трос щиток | 1 |
| 51 | J271065 | Болт с шайбой | 2 |
| 51A | J901065 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | YA00009467 | Проставка | 2 |
| 53 | YA00009468 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
