Гидрораспределитель (3/5) — HITACHI ZH200LC-A

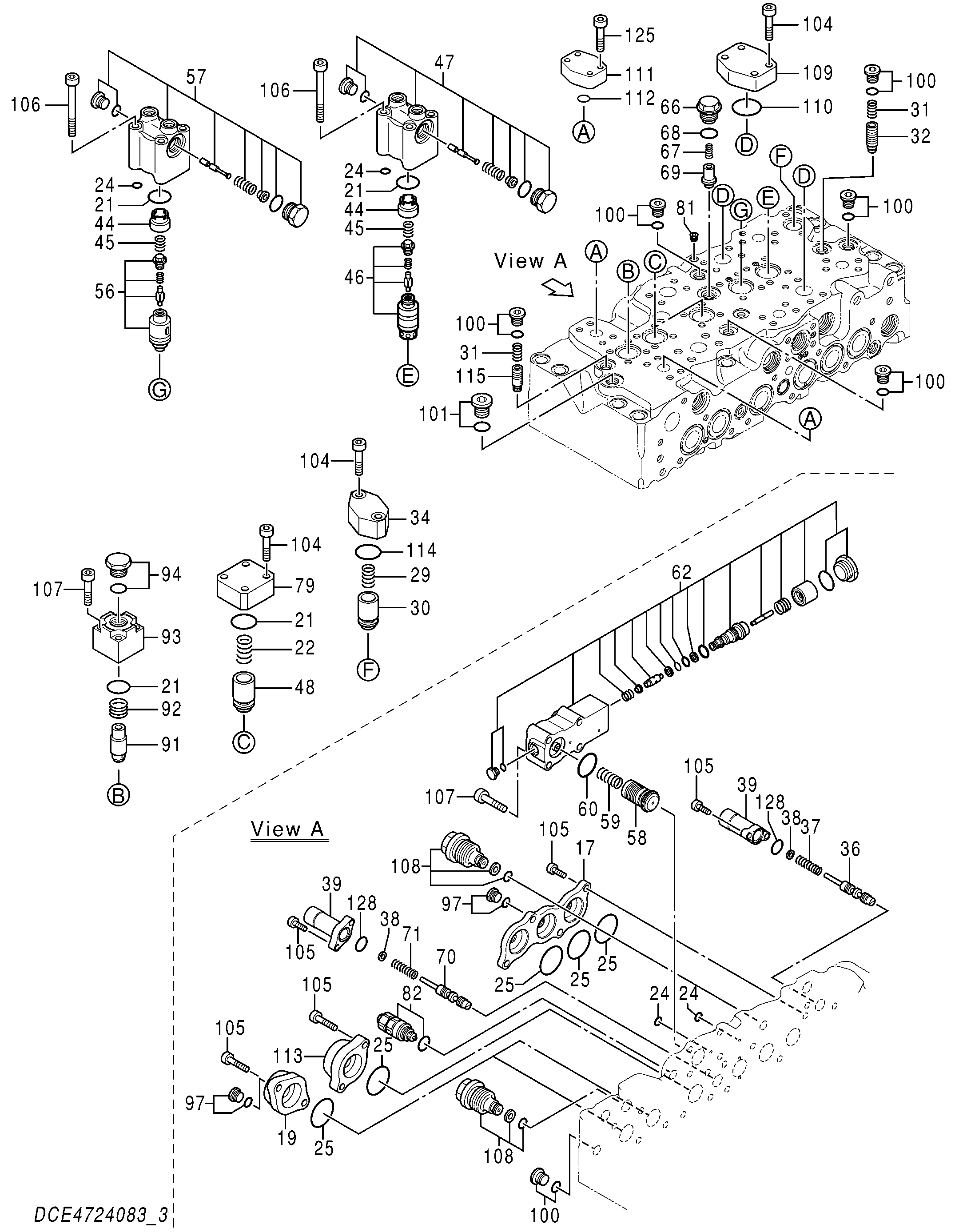

Заводская схема «Гидрораспределитель (3/5)» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4724083	Гидрораспределитель (3/5)	1
17	XB00002188	Колпачок	1
19	0791801	Колпачок	2
21	985098	Уплотнительное кольцо	4
22	0791604	Пружина	1
24	4506406	Уплотнительное кольцо	4
25	A811045	Уплотнительное кольцо	6
29	0668112	Пружина	1
30	0668111	Тарельчатый клапан	1
31	0668007	Пружина	2
32	0791602	Тарельчатый клапан	1
34	0791601	Фланец	1
37	1120801	Пружина	1
38	0791807	Шайба	2
39	XB00002190	Колпачок	2
44	0791607	Проставка	2
45	0791606	Пружина	2
46	0977202	Тарельчатый клапан	1
47	0977003	Корпус	1
48	0791603	Тарельчатый клапан	1
56	XB00003282	Тарельчатый клапан	1
57	0977206	Корпус	1
58	XB00002192	Тарельчатый клапан	1
59	0791620	Пружина	1
60	984614	Уплотнительное кольцо	1
62	XB00002194	Корпус	1
66	0714504	Пробка	1
67	0225209	Пружина	1
68	4506418	Уплотнительное кольцо	1
69	0714503	Тарельчатый клапан	1
71	0977204	Пружина	1
79	0791605	Фланец	1
81	0750010	Пробка	1
82	4358914	Предохранительный клапан	1
91	1210401	Тарельчатый клапан	1
92	1210405	Пружина	1
93	1210404	Фланец	1
94	0667719	Пробка	1
97	0218607	Пробка узел Y	2
100	0695007	Пробка	6
101	0668108	Пробка	1
104	4720520	Болт с внутренним шестигранником	14
105	0459541	Болт с внутренним шестигранником	14
106	0791622	Болт с внутренним шестигранником	8
107	0977007	Болт с внутренним шестигранником	8
108	0667927	Пробка	2
109	0667726	Колпачок	2
110	966993	Уплотнительное кольцо	2
111	0413712	Колпачок	2
112	0224422	Уплотнительное кольцо	2
113	0791816	Колпачок	1
114	4226446	Уплотнительное кольцо	1
115	XB00002206	Тарельчатый клапан	1
125	0413619	Болт с внутренним шестигранником	8
128	A811025	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
