Трансмиссия (поворот) — HITACHI ZH200LC-A

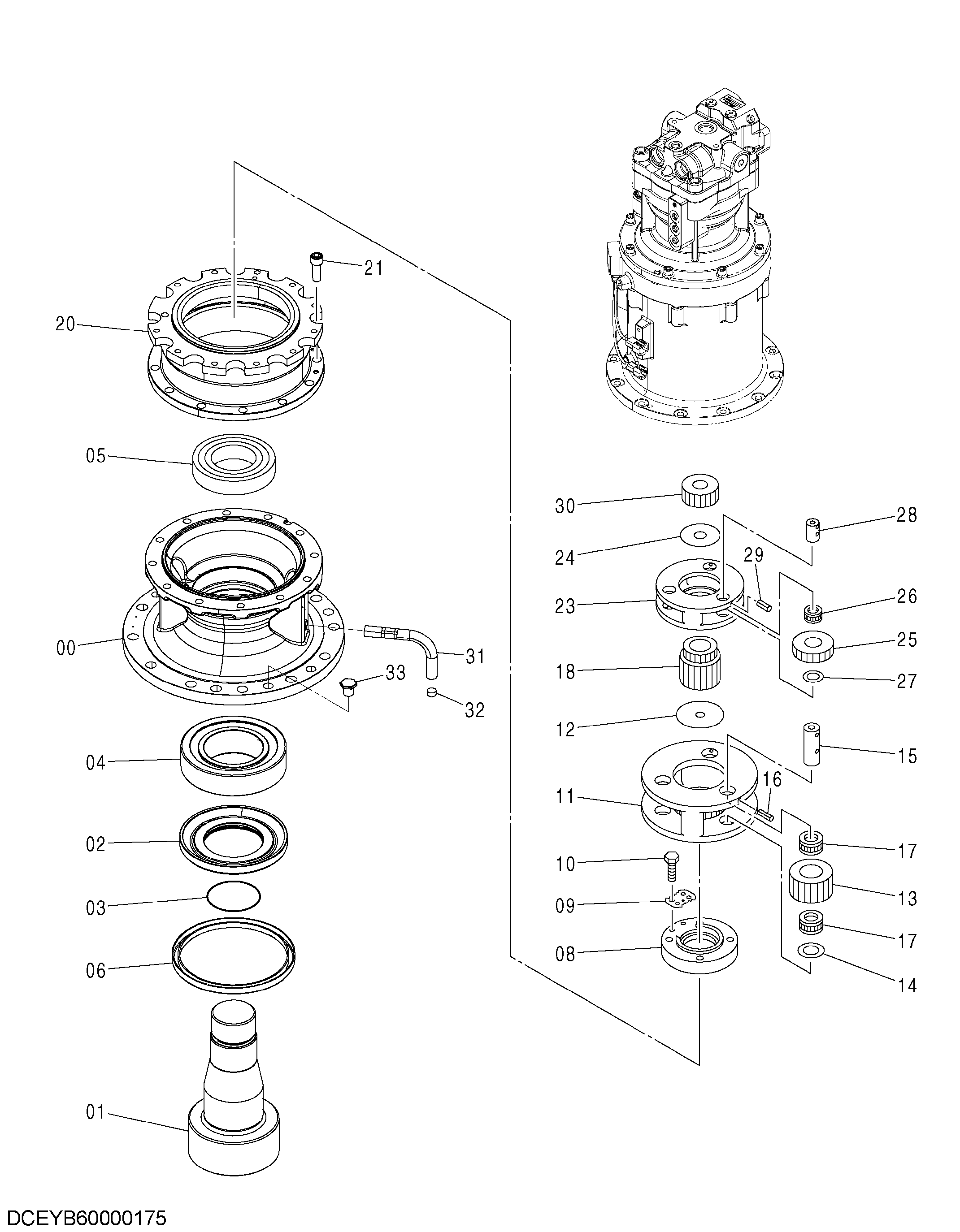

Заводская схема «Трансмиссия (поворот)» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YB60000175 | Свинг-девике | 1 | |
| 00 | 1033370 | Корпус | 1 |
| 01 | 2053199 | Вал проп. | 1 |
| 02 | 3083742 | Втулка | 1 |
| 03 | A811120 | Уплотнительное кольцо | 1 |
| 04 | 4402481 | Роликовый подшипник | 1 |
| 05 | 4667150 | Роликовый подшипник | 1 |
| 06 | 4411535 | Масляное уплотнение | 1 |
| 08 | 3099830 | Гайка | 1 |
| 09 | 4474191 | Стопорная пластина | 1 |
| 10 | J901016 | Болт | 2 |
| 11 | YB00000612 | Водило | 1 |
| 12 | 4187590 | Упорная пластина | 1 |
| 13 | 3120502 | Планетарная шестерня | 3 |
| 14 | 4336929 | Упорная пластина | 3 |
| 15 | 4488904 | Палец | 3 |
| 16 | 4027427 | Пружинный штифт | 3 |
| 17 | 4713899 | Игольчатый подшипник | 6 |
| 18 | 3120503 | Солнечная шестерня | 1 |
| 20 | YB00000310 | Коронная шестерня | 1 |
| 21 | M341645 | Болт с внутренним шестигранником | 12 |
| 23 | 1031817 | Водило | 1 |
| 24 | 4403371 | Упорная пластина | 1 |
| 25 | 3102045 | Планетарная шестерня | 3 |
| 26 | 4404506 | Игольчатый подшипник | 3 |
| 27 | 4403082 | Упорная пластина | 3 |
| 28 | 4336923 | Палец | 3 |
| 29 | 4051262 | Пружинный штифт | 3 |
| 30 | 3115868 | Солнечная шестерня | 1 |
| 31 | 3089362 | Трубка | 1 |
| 32 | 94-2012 | Пробка | 1 |
| 33 | 4445352 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
