Угол датчик (ML кран) — HITACHI ZH200LC-A

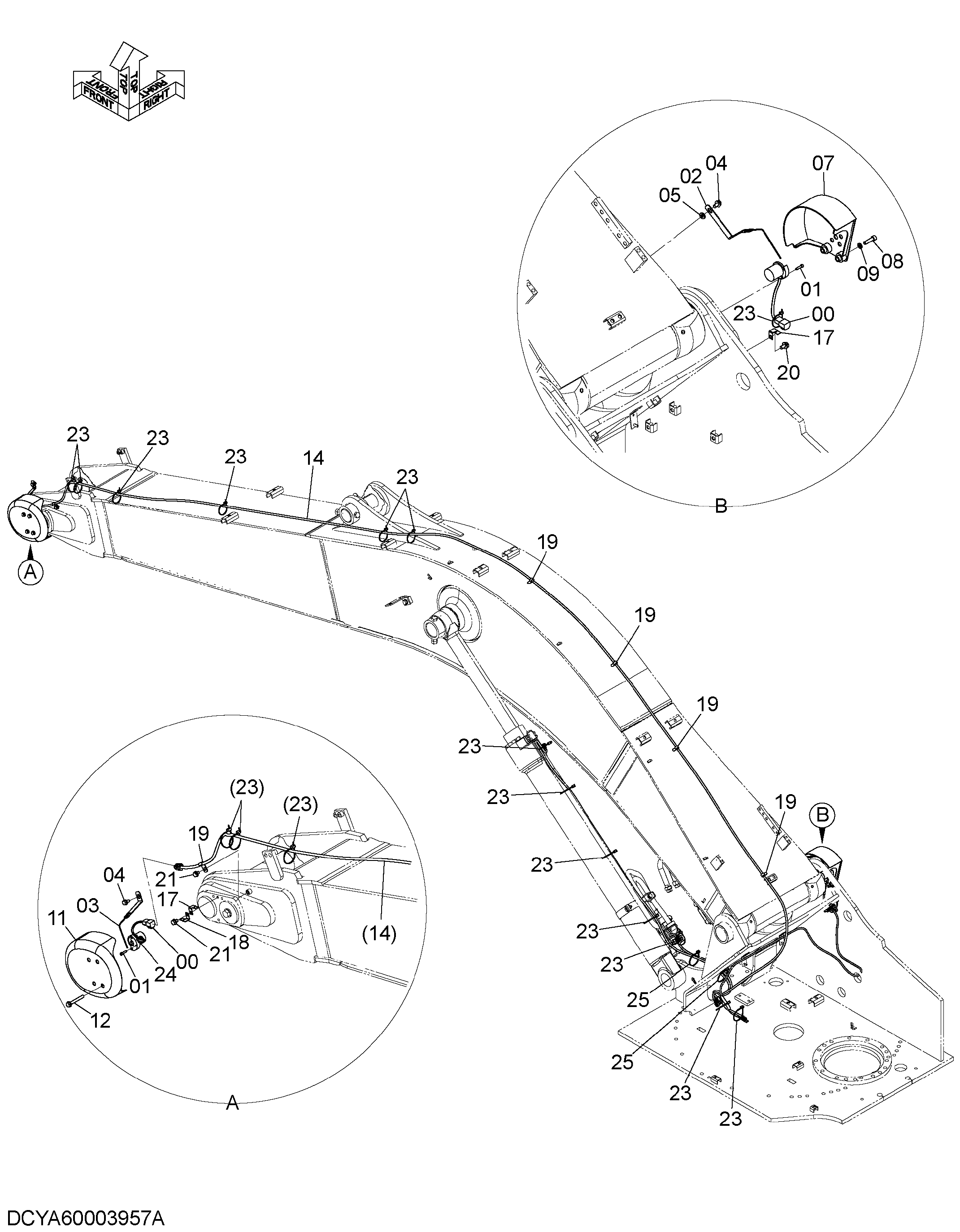

Заводская схема «Угол датчик (ML кран)» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4431966 | Датчик угла | 2 |
| 01 | J780625 | Болт с внутренним шестигранником | 6 |
| 02 | 8101993 | Рычаг | 1 |
| 03 | YA40006193 | Рычаг | 1 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J222010 | Шайба | 1 |
| 07 | YA40004227 | Крышка | 1 |
| 08 | J781040 | Болт с внутренним шестигранником | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 11 | YA40004510 | Крышка | 1 |
| 12 | J271080 | Болт с шайбой | 4 |
| 12A | J901080 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 2054876 | Жгут проводов | 1 |
| 17 | 4381930 | Кронштейн | 2 |
| 18 | 4355515 | Кронштейн | 1 |
| 19 | 4190261 | Зажим | 5 |
| 20 | J271020 | Болт с шайбой | 1 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271016 | Болт с шайбой | 2 |
| 21A | J901016 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4055312 | Ленточный зажим | 14 |
| 24 | 4163044 | Ленточный зажим | 1 |
| 25 | 4622454 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
