Гидромотор (поворот) — HITACHI ZH200LC-A

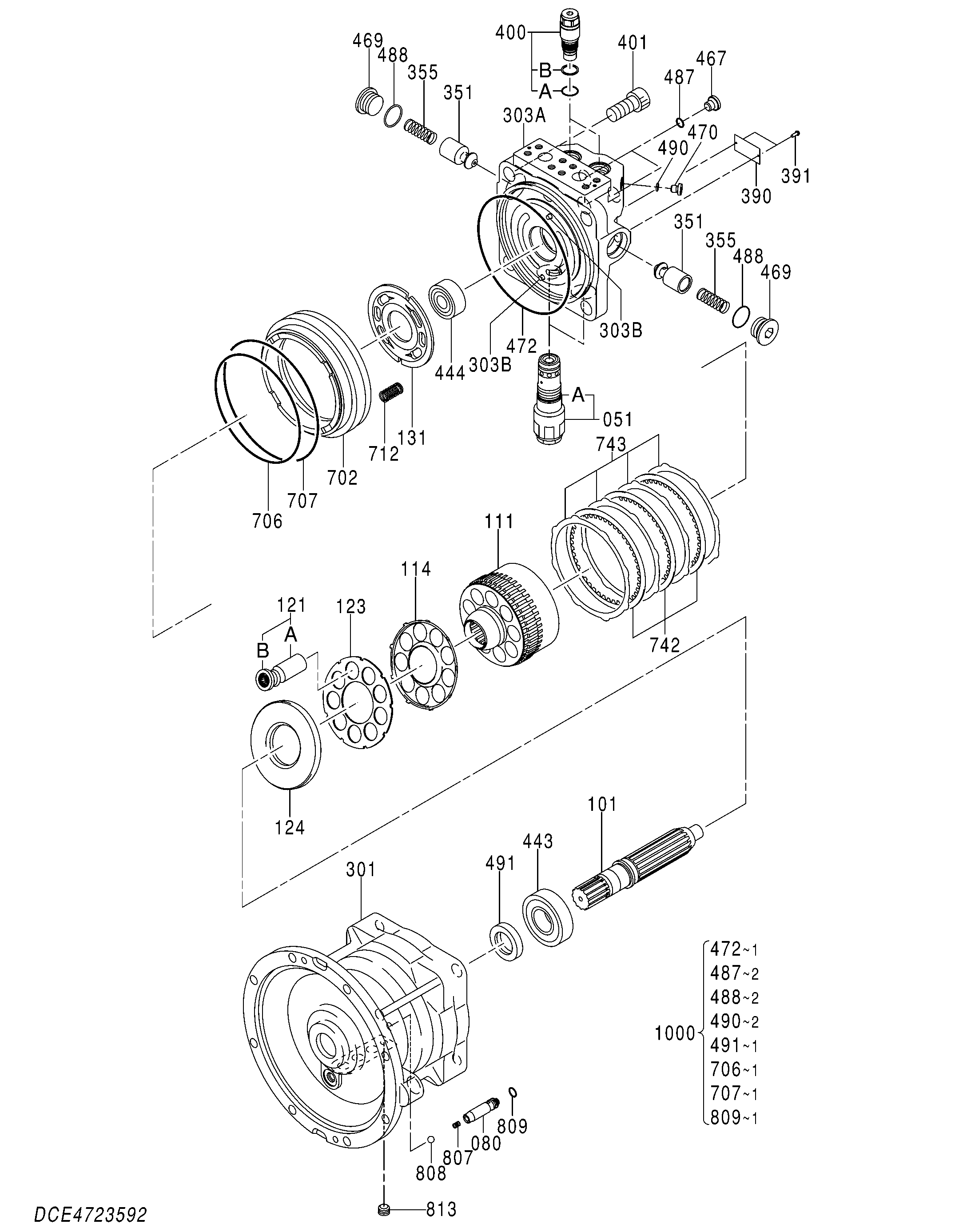

Заводская схема «Гидромотор (поворот)» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4723592	Гидромотор	1
051	XB00001918	Предохранительный клапан	2
051A	0210734	Уплотнительное кольцо	1
080	0788803	Плунжер	1
101	0788804	Вал привод	1
111	0788805	Гидроцилиндр	1
114	0788806	Пружина пластина	1
121	0788801	Поршень	1
123	0788807	Фиксатор	1
124	0788808	Пластина	1
131	0788809	Пластина клапан	1
301	XB00001858	Корпус	1
303	XB00001995	Корпус	1
351	0409215	Плунжер	2
355	0409216	Пружина	2
391	XB00001134	Палец	2
400	4655266	Клапан	2
400A	0437410	Уплотнительное кольцо	1
400B	XB00001135	Опорное кольцо	1
401	XB00001136	Болт с внутренним шестигранником	4
443	0788811	Роликовый подшипник	1
444	0677203	Роликовый подшипник	1
467	0998702	Пробка	2
469	0692708	Пробка	2
470	0719004	Пробка	2
472	XB00001138	Уплотнительное кольцо	1
487	957366	Уплотнительное кольцо	2
488	4506428	Уплотнительное кольцо	2
490	4506408	Уплотнительное кольцо	2
491	0788813	Масляное уплотнение	1
702	0788814	Поршень	1
706	XB00001139	Уплотнительное кольцо	1
707	XB00001140	Уплотнительное кольцо	1
712	0788815	Пружина	24
742	0788816	Пластина фрикционный	3
743	0788817	Пластина	4
807	0788818	Пружина	1
808	0210711	Стальной шарик	1
809	XB00001141	Уплотнительное кольцо	1
813	0263019	Пробка	1
1000	XB00001996	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
