Масляный фильтр трубопроводы — HITACHI ZH200LC-A

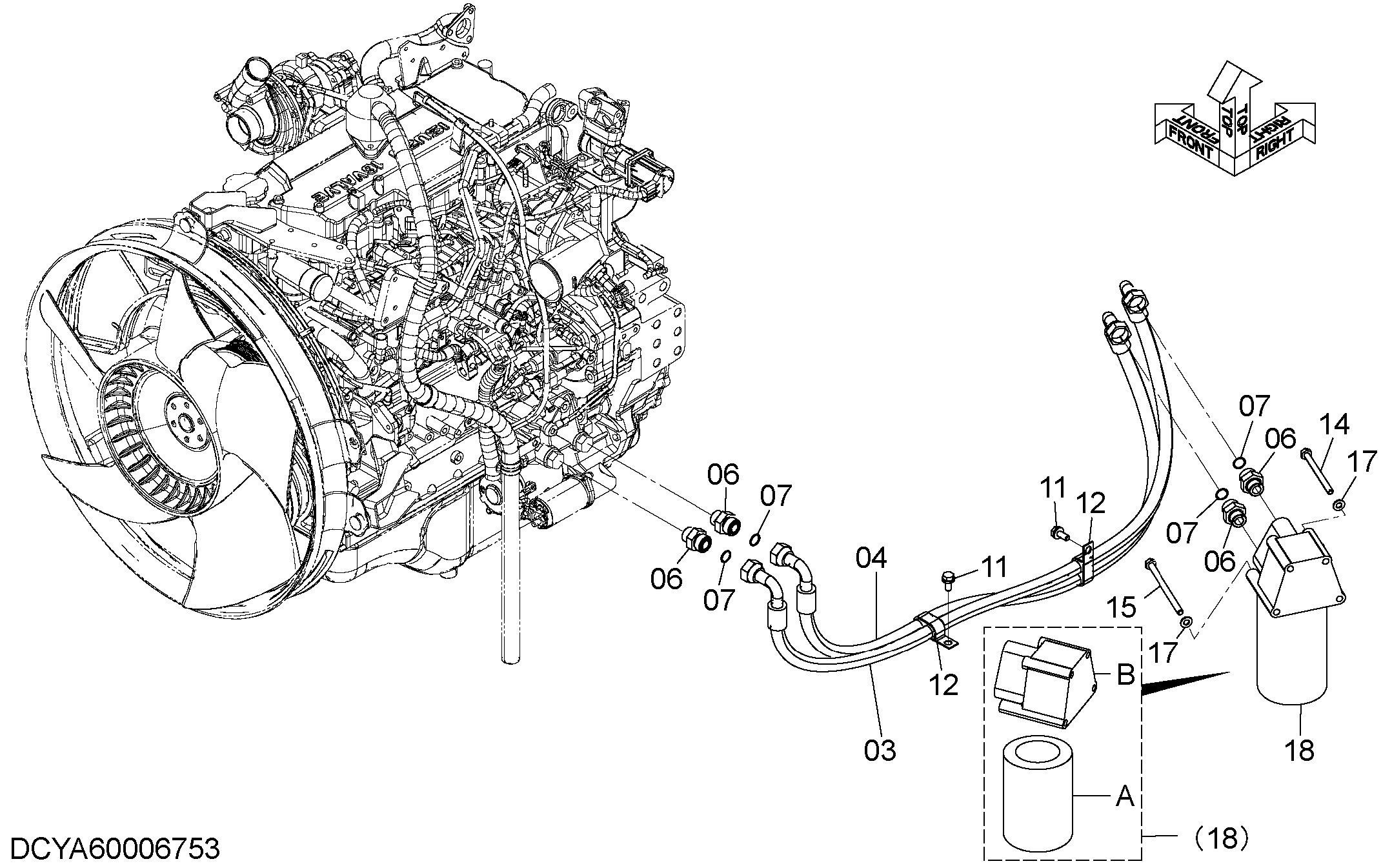

Заводская схема «Масляный фильтр трубопроводы» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4713048 | Шланг масляный | 1 |
| 04 | 4713049 | Шланг масляный | 1 |
| 06 | 4473871 | Адаптер | 4 |
| 06A | 4153103 | Уплотнительное кольцо | 1 |
| 07 | 4430912 | Уплотнительное кольцо | 4 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4192034 | Зажим | 2 |
| 14 | J901004 | Болт | 2 |
| 15 | J901010 | Болт | 2 |
| 17 | A590110 | Плоская шайба | 4 |
| 18 | 4485262 | Масляный фильтр | 1 |
| 18A | 4658521 | Масляный фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
