Пилотные гидролинии (3) — HITACHI ZH200LC-A

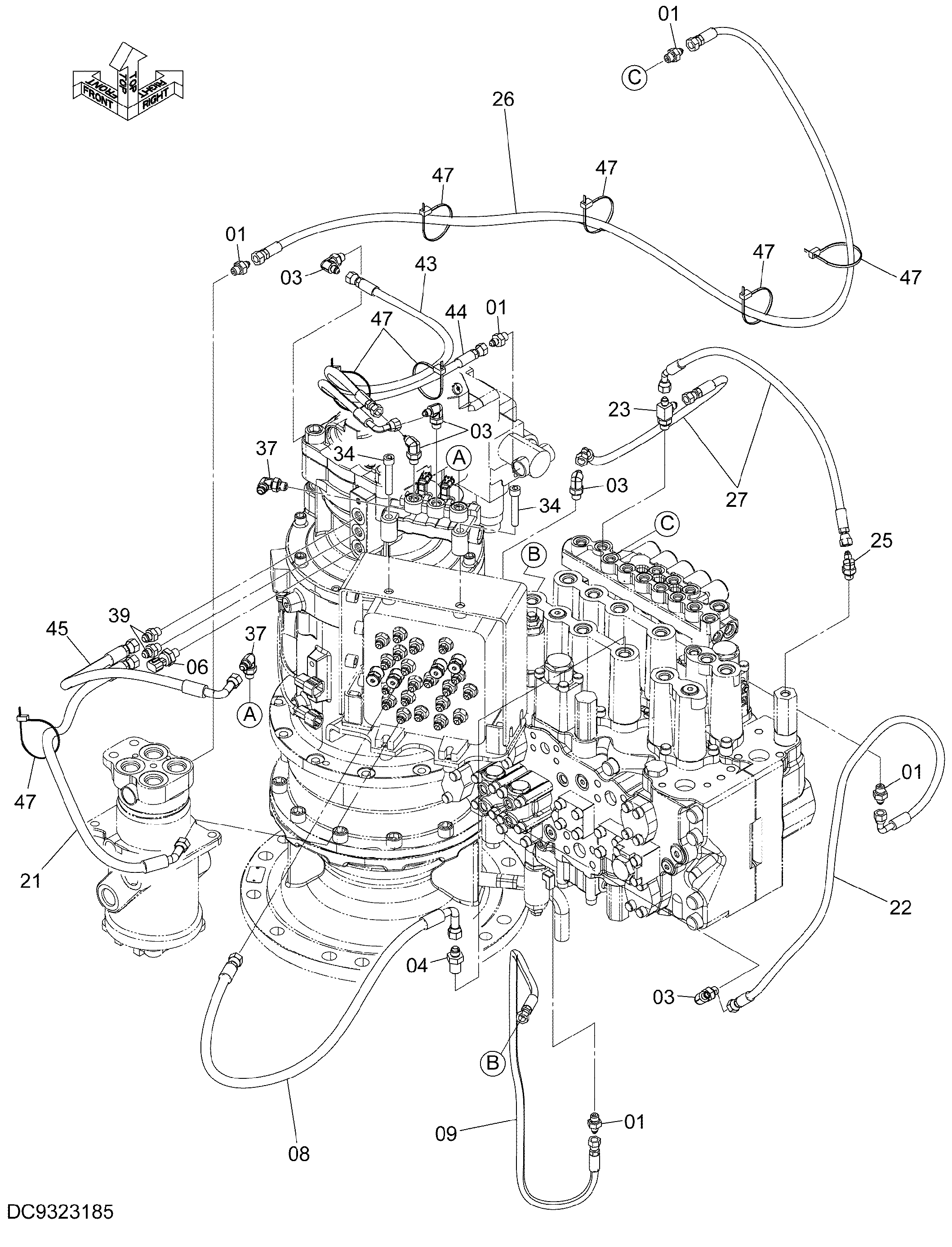

Заводская схема «Пилотные гидролинии (3)» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852122 | Адаптер | 5 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852322 | Угловой штуцер | 5 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4202422 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4436535 | Датчик давления | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4700196 | Шланг | 1 |
| 09 | 4700198 | Шланг | 1 |
| 21 | YA00009335 | Шланг | 1 |
| 22 | 4724785 | Шланг | 1 |
| 23 | A852422 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852222 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4724802 | Пластиковый шланг | 1 |
| 27 | 4717124 | Шланг | 2 |
| 34 | J781060 | Болт с внутренним шестигранником | 2 |
| 37 | A852323 | Угловой штуцер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A852123 | Адаптер | 2 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 43 | YA00010062 | Шланг | 1 |
| 44 | YA00010063 | Шланг | 1 |
| 45 | 4636420 | Шланг | 1 |
| 47 | 4055312 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
