Топливный бак — HITACHI ZH200LC-A

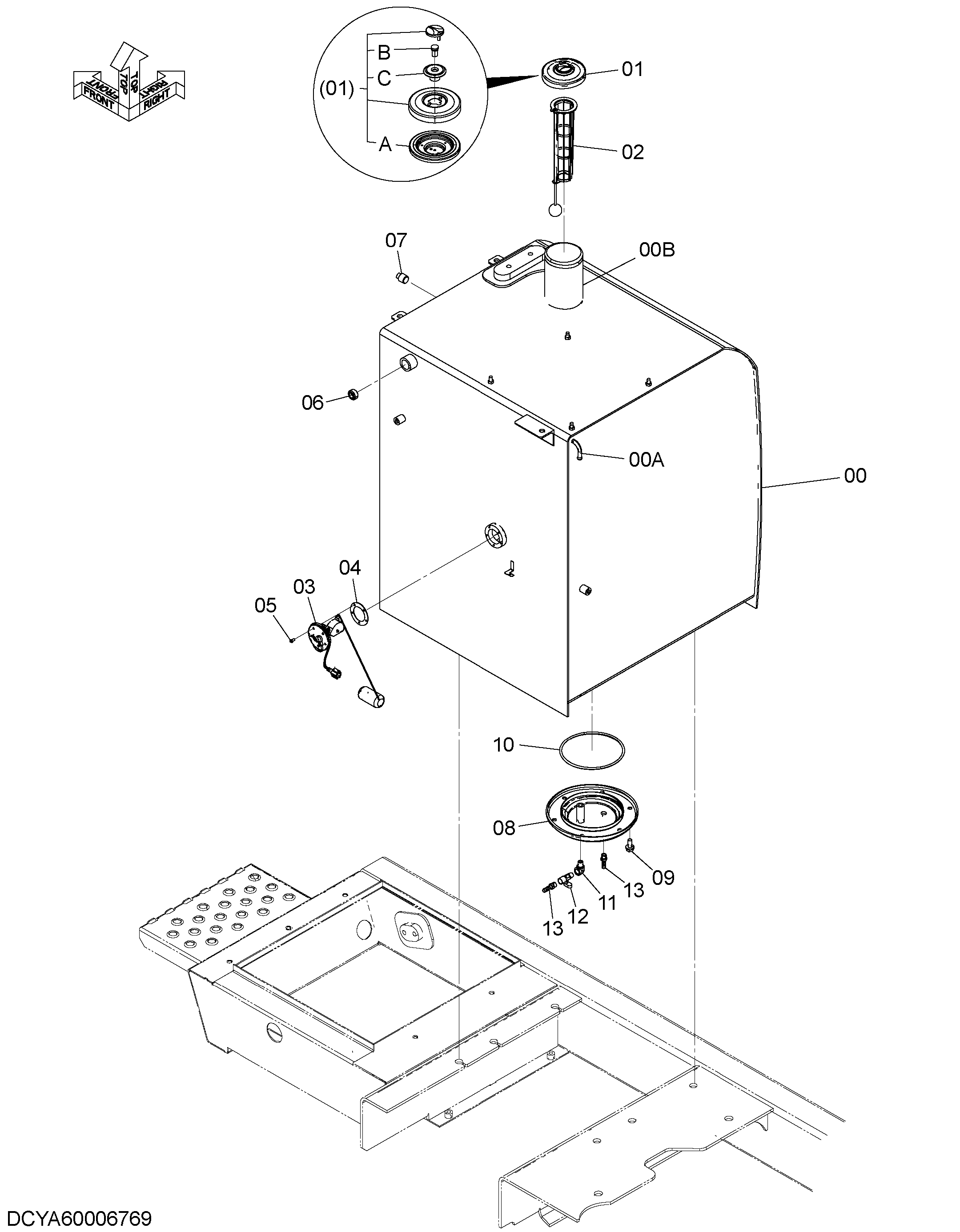

Заводская схема «Топливный бак» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40004796 | Топливный бак | 1 |
| 00A | 4249777 | Трубка | 1 |
| 00B | YA00012356 | Трубка | 1 |
| 01 | 4361638 замена: YA00010024 | Колпачок | 1 |
| 01A | 4168820 | Манжета резиновый | 1 |
| 01B | 4361411 | Гидроцилиндр. блокировка | 1 |
| 01C | 4355978 | Корпус | 1 |
| 02 | 4353560 | Сетчатый фильтр | 1 |
| 02A | 4372619 | Сетчатый фильтр | 1 |
| 02B | 4372620 | Поплавок | 1 |
| 03 | 4660782 | Поплавок | 1 |
| 04 | 4269607 | Манжета | 1 |
| 05 | J450510 | Винт с шайбой | 5 |
| 06 | 94-2014 | Пробка | 1 |
| 07 | 4655968 | Пробка | 1 |
| 08 | YA40004808 замена: YA40007800 | Крышка | 1 |
| 09 | J271025 | Болт с шайбой | 6 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | A810160 | Уплотнительное кольцо | 1 |
| 11 | 94-0630 | Угловой штуцер | 1 |
| 12 | 4478378 | Шаровой клапан | 1 |
| 13 | 4449362 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
