Основные гидролинии (4) — HITACHI ZH200LC-A

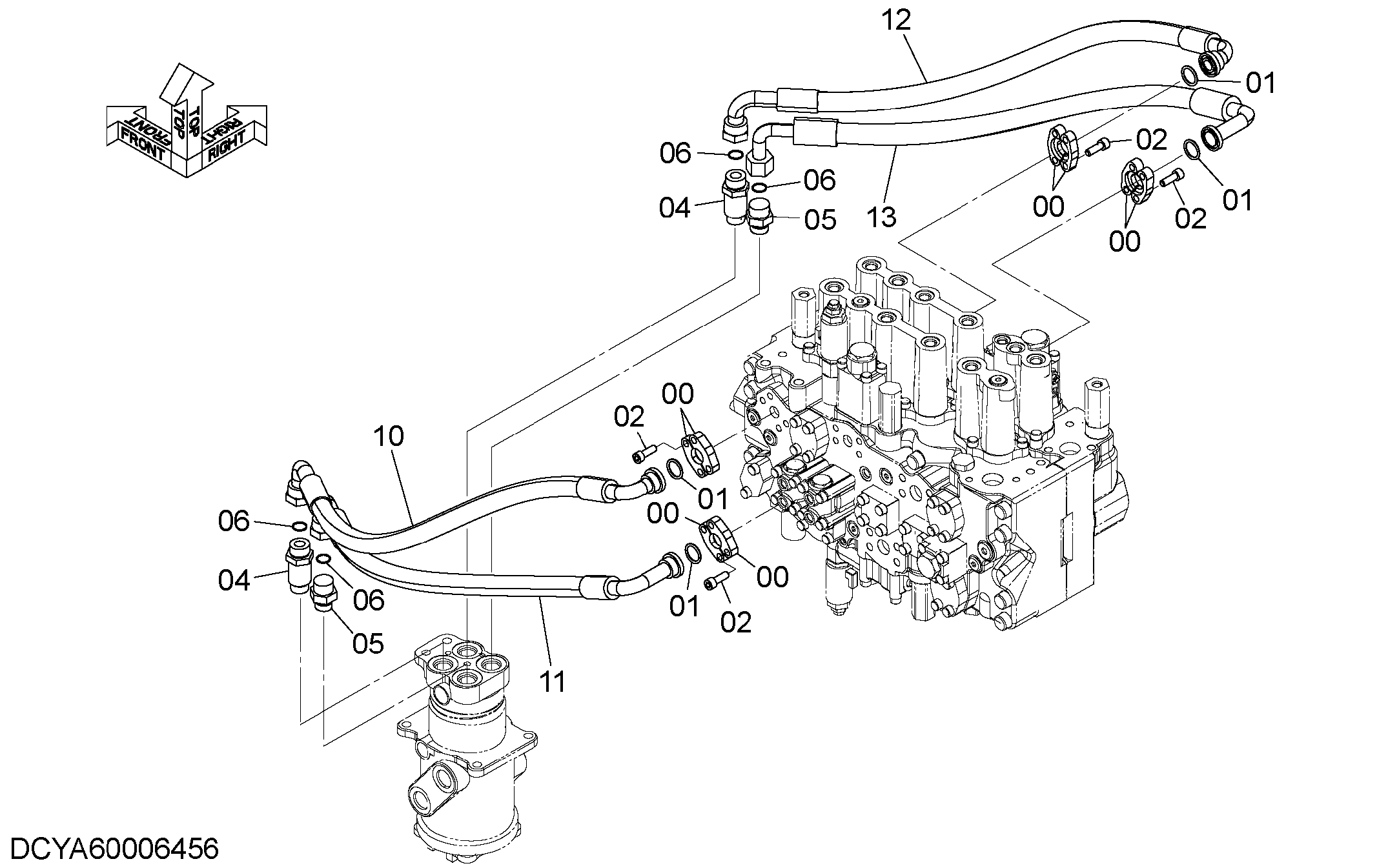

Заводская схема «Основные гидролинии (4)» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 8 |
| 01 | 971489 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 04 | 4189539 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A853166 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 4 |
| 10 | YA60006263 | В сборе шланг | 1 |
| 10A | YA00008973 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 1 |
| 11 | 9302049 | В сборе шланг | 1 |
| 11A | 4699274 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 1 |
| 12 | 9307794 | В сборе шланг | 1 |
| 12A | 4706142 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 1 |
| 13 | YA60003896 | В сборе шланг | 1 |
| 13A | YA00001084 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
