Механизм поворота — HITACHI ZH200LC-A

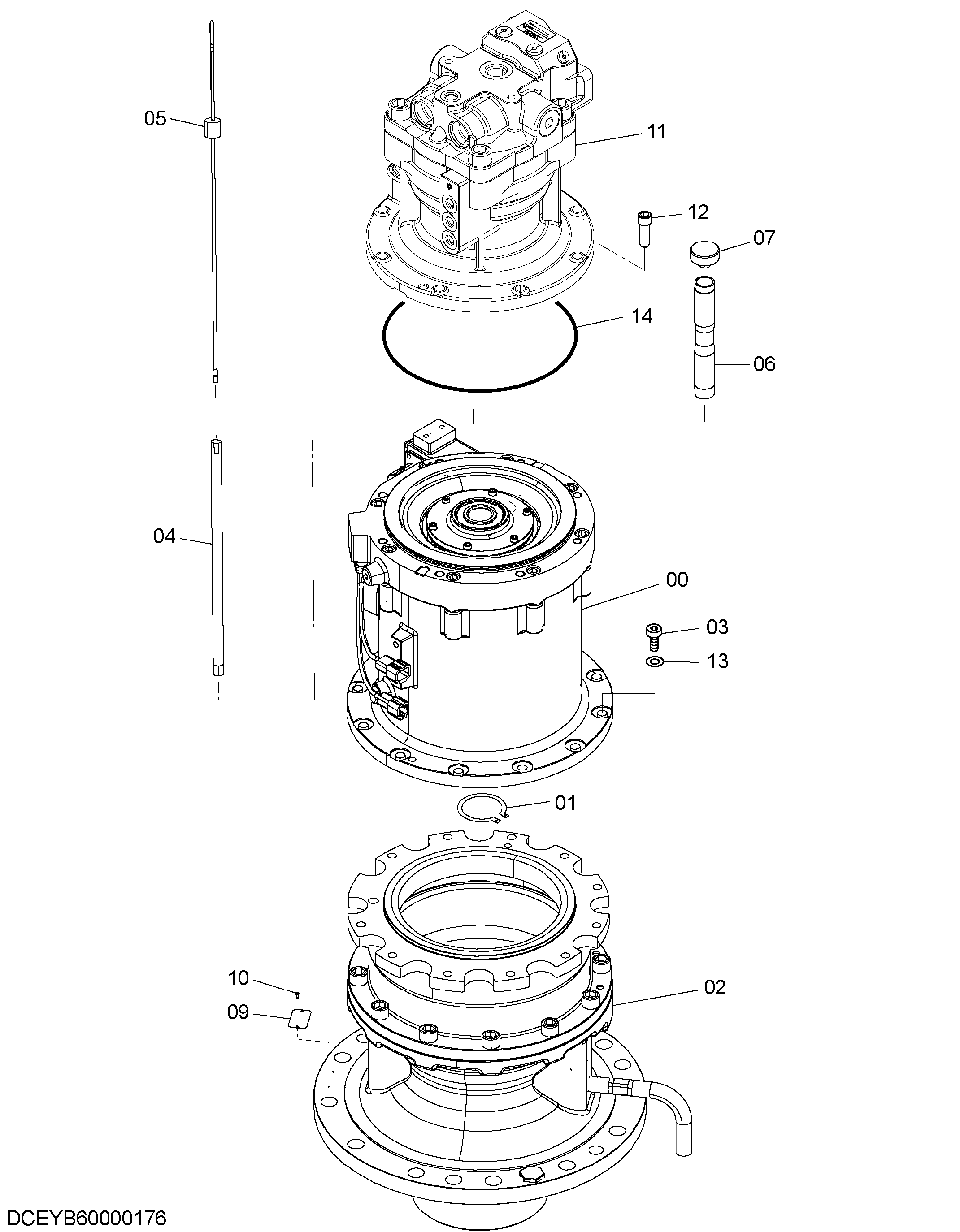

Заводская схема «Механизм поворота» для HITACHI ZH200LC-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YB60000176 | Свинг-девике | 1 | |
| 00 | 4723082 | Гидромотор | 1 |
| 01 | 991342 | Стопорное кольцо | 1 |
| 02 | YB60000175 | Свинг-девике | 1 |
| 03 | M341240 | Болт с внутренним шестигранником | 11 |
| 04 | 4436587 | Трубка | 1 |
| 05 | 3074225 | Указатель уровня | 1 |
| 06 | YB00000309 | Трубка | 1 |
| 07 | 4343365 | Сапун | 1 |
| 10 | M492564 | Приводной винт | 2 |
| 11 | 4723592 | Гидромотор | 1 |
| 12 | M341250 | Болт с внутренним шестигранником | 8 |
| 13 | J222012 | Шайба | 11 |
| 14 | 4725525 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200LC-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
