Гидроцилиндр стрелы (правый) — HITACHI ZH200-A

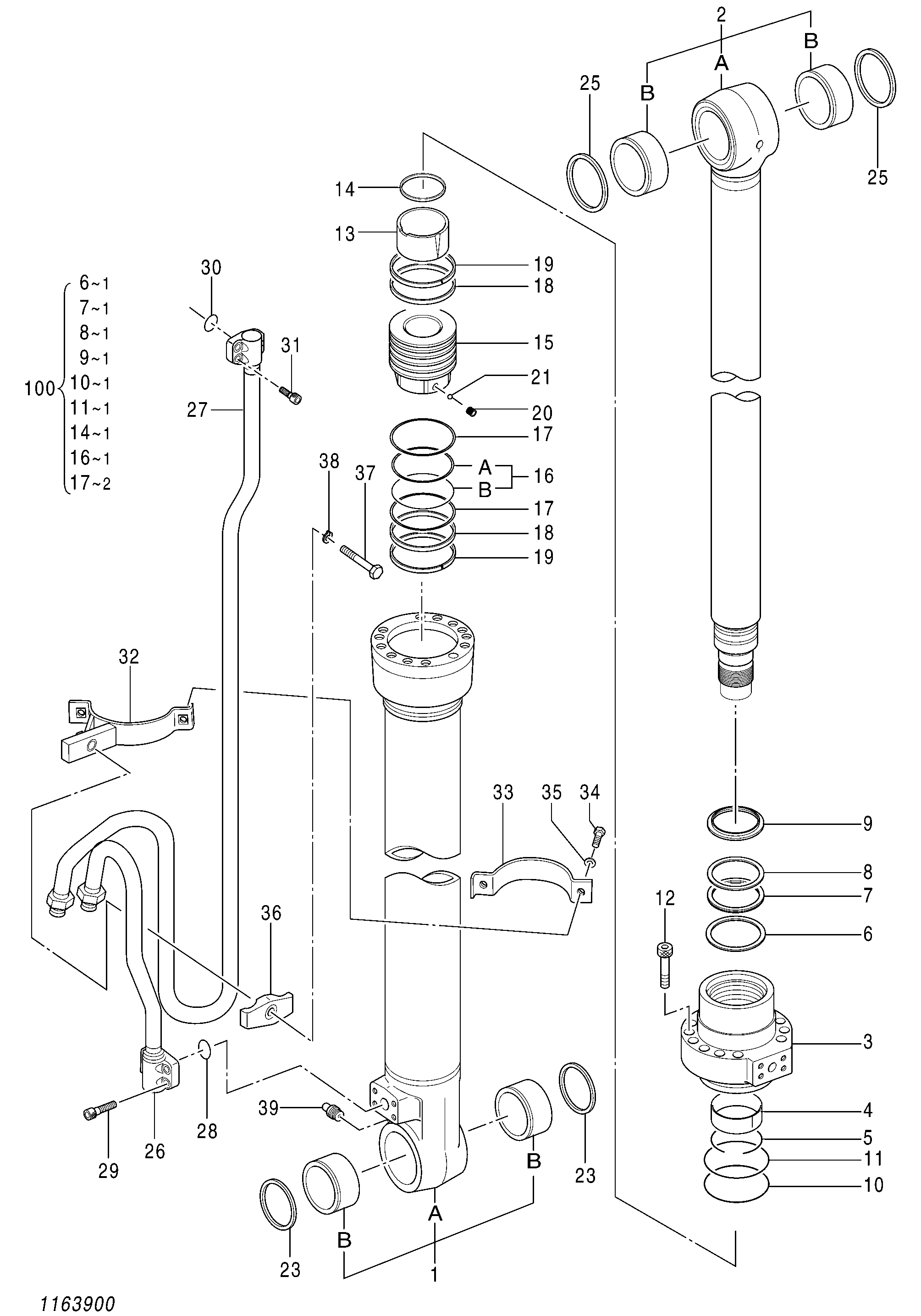

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4679672	Гидроцилиндр стрелы (правый)	1
1	0998901	Труба гидроцилиндра в сборе	1
1B	4352398	Втулка пальца	2
2	0998902	Шток поршня в сборе	1
2B	4355875	Втулка пальца	2
3	0788905	Головка гидроцилиндра	1
4	4272960	Втулка	1
5	0208304	Кольцо	1
6	0788911	Кольцо	1
7	0788912	U-образная манжета	1
8	0208306	Опорное кольцо	1
9	0667204	Грязесъёмное кольцо	1
10	A811115	Уплотнительное кольцо	1
11	0261310	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	12
13	0409706	Амортизирующий подшипник	1
14	0667205	Уплотнение амортизатор	1
15	0998903	Поршень	1
16	0258205	Кольцо уплотнение в сборе	1
17	0409709	Опорное кольцо	2
18	0998904	Направляющее кольцо	2
19	0261308	Направляющее кольцо	2
20	0309011	Установочный винт	1
21	0111707	Стальной шарик	1
23	4067902	Пылезащитное уплотнение	2
25	4067901	Пылезащитное уплотнение	2
26	4669126	Трубка	1
27	4669118	Трубка	1
28	984614	Уплотнительное кольцо	1
29	M341236	Болт с внутренним шестигранником	4
30	4506430	Уплотнительное кольцо	1
31	M341030	Болт с внутренним шестигранником	4
32-38	1163901	Комплект лента	1
32	4679686	Лента	1
33	0686409	Лента	1
34	J901035	Болт	2
35	A590910	Шайба	2
36	0236915	Держатель	1
37	4673616	Болт	1
38	A590914	Пружинная шайба	1
39	J75481	Пресс-маслёнка	1
100	4661485	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
