T. миссион (насос) — HITACHI ZH200-A

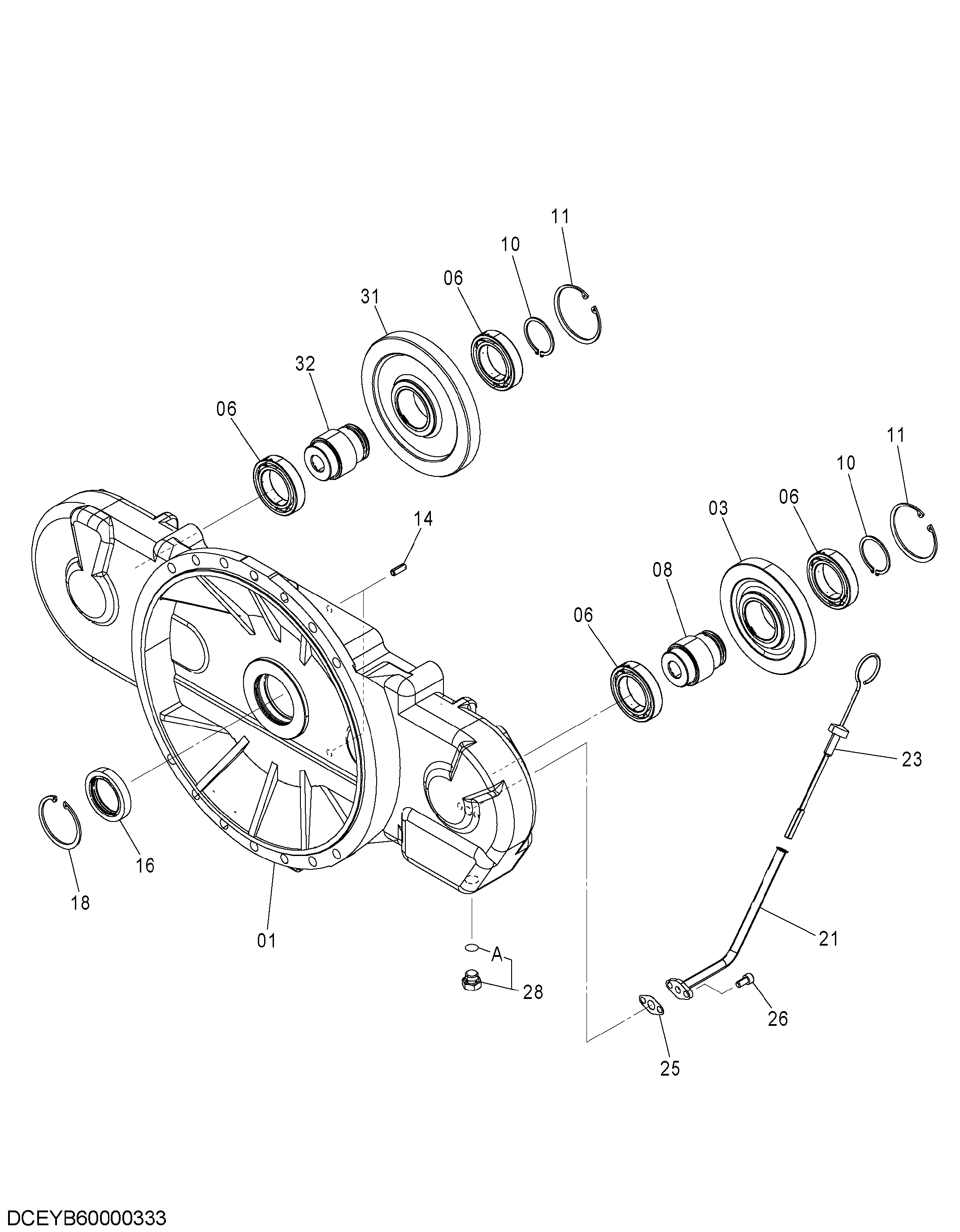

Заводская схема «T. миссион (насос)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YB60000333 | Трансмиссия насос | 1 | |
| 01 | 0007678 | Корпус шестерня | 1 |
| 03 | 3118813 | Шестерня пилотный | 1 |
| 06 | 4696739 | Шариковый подшипник | 4 |
| 08 | 3118405 | Вал шестерня | 1 |
| 10 | 991345 | Стопорное кольцо | 2 |
| 11 | 988850 | Стопорное кольцо | 2 |
| 14 | 4099290 | Пружинный штифт | 2 |
| 16 | 4725082 | Масляное уплотнение | 1 |
| 18 | 940144 | Стопорное кольцо | 1 |
| 21 | 8129174 | Трубка | 1 |
| 23 | 4735508 | Указатель уровня | 1 |
| 25 | 9742779 | Манжета | 1 |
| 26 | M340816 | Болт с внутренним шестигранником | 2 |
| 28 | 4092534 | Пробка | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 3121120 | Шестерня пилотный | 1 |
| 32 | 3120652 | Вал шестерня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
