Рукоять удерживающий клапан трубопроводы (2) — HITACHI ZH200-A

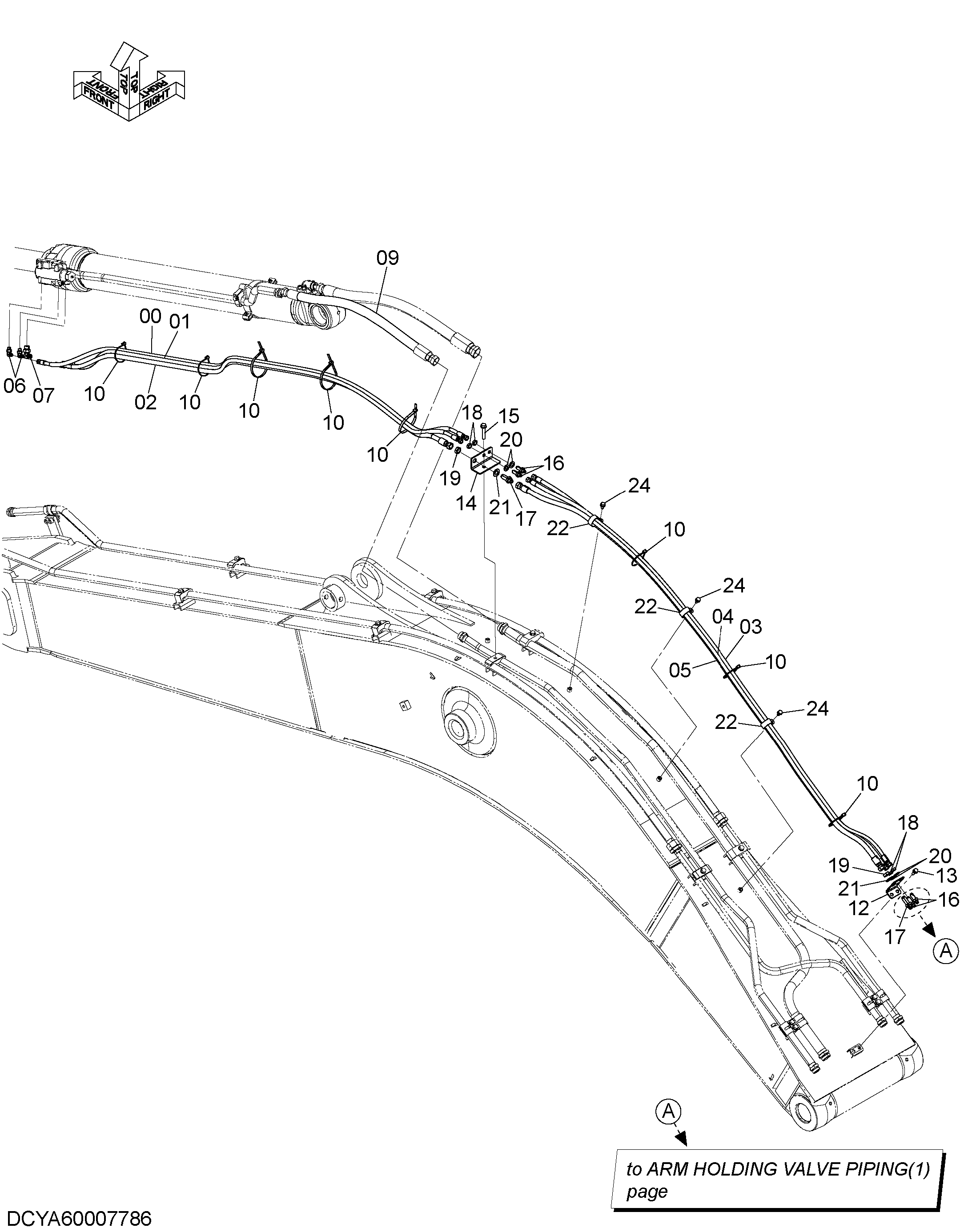

Заводская схема «Рукоять удерживающий клапан трубопроводы (2)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60010135 | В сборе шланг | 1 |
| 00A | 4615796 | Шланг | 1 |
| 00B | 4327293 | Трубка спирал | 7 |
| 01 | 9271214 | В сборе шланг | 1 |
| 01A | 4663058 | Шланг | 1 |
| 01B | 4327293 | Трубка спирал | 7 |
| 02 | YA60008410 | В сборе шланг | 1 |
| 02A | YA00010339 | Шланг | 1 |
| 02B | 4327293 | Трубка спирал | 8 |
| 03 | YA60008407 | В сборе шланг | 1 |
| 03A | YA00011322 | Шланг | 1 |
| 03B | 4327293 | Трубка спирал | 6 |
| 04 | 9271221 | В сборе шланг | 1 |
| 04A | 4663065 | Шланг | 1 |
| 04B | 4327293 | Трубка спирал | 6 |
| 05 | YA60008408 | В сборе шланг | 1 |
| 05A | YA00011323 | Шланг | 1 |
| 05B | 4327293 | Трубка спирал | 7 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852344 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4327294 | Трубка спирал | 1 |
| 10 | 4055312 | Ленточный зажим | 8 |
| 12 | 4654129 | Кронштейн | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | YA00010540 | Кронштейн | 1 |
| 15 | 4661580 | Болт с шайбой | 1 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4202532 | Адаптер | 4 |
| 17 | 4315207 | Адаптер | 2 |
| 18 | 4202531 | Гайка | 4 |
| 19 | 4316589 | Гайка | 2 |
| 20 | A590116 | Плоская шайба | 4 |
| 21 | A590120 | Плоская шайба | 2 |
| 22 | 4193848 | Зажим | 3 |
| 24 | J271020 | Болт с шайбой | 3 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
