4 Ходовой многофункциональный рычаг трубопроводы — HITACHI ZH200-A

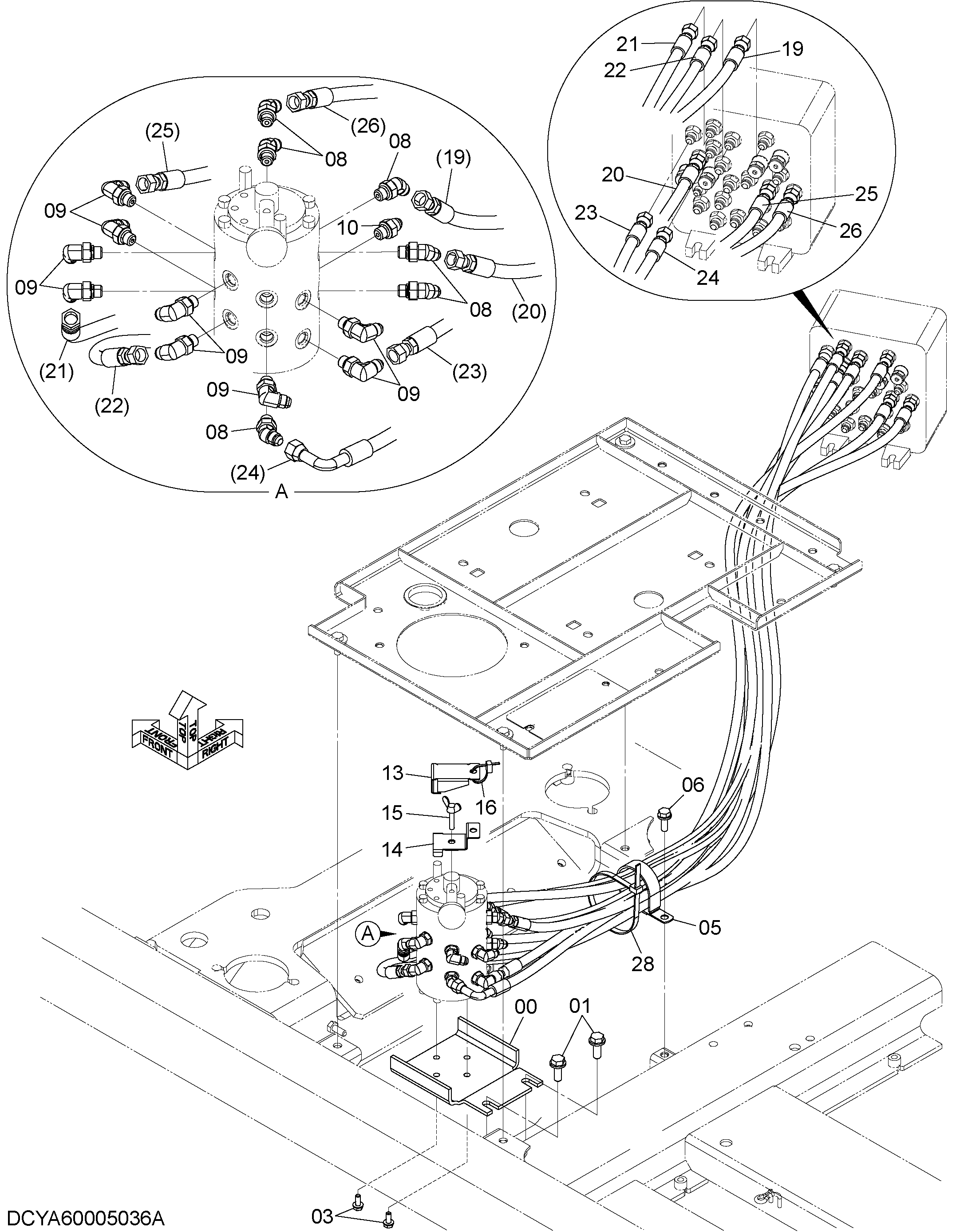

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00014683 | Кронштейн | 1 |
| 01 | J271240 | Болт с шайбой | 2 |
| 01A | J901240 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | J260820 | Болт с шайбой | 4 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | 4204136 | Зажим | 1 |
| 06 | J271025 | Болт с шайбой | 1 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | A852223 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 9 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 3113300 | Кронштейн | 1 |
| 14 | YA00013614 | Кронштейн | 1 |
| 15 | 4688257 | Болт винг | 1 |
| 16 | 4055311 | Ленточный зажим | 1 |
| 19 | 4667440 | Шланг | 1 |
| 20 | 4445058 | Шланг | 1 |
| 21 | 4667441 | Шланг | 1 |
| 22 | 4667442 | Шланг | 1 |
| 23 | 4667443 | Шланг | 1 |
| 24 | 4667444 | Шланг | 1 |
| 25 | 4444032 | Шланг | 1 |
| 26 | 4667447 | Шланг | 1 |
| 28 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
