Крышка (7) — HITACHI ZH200-A

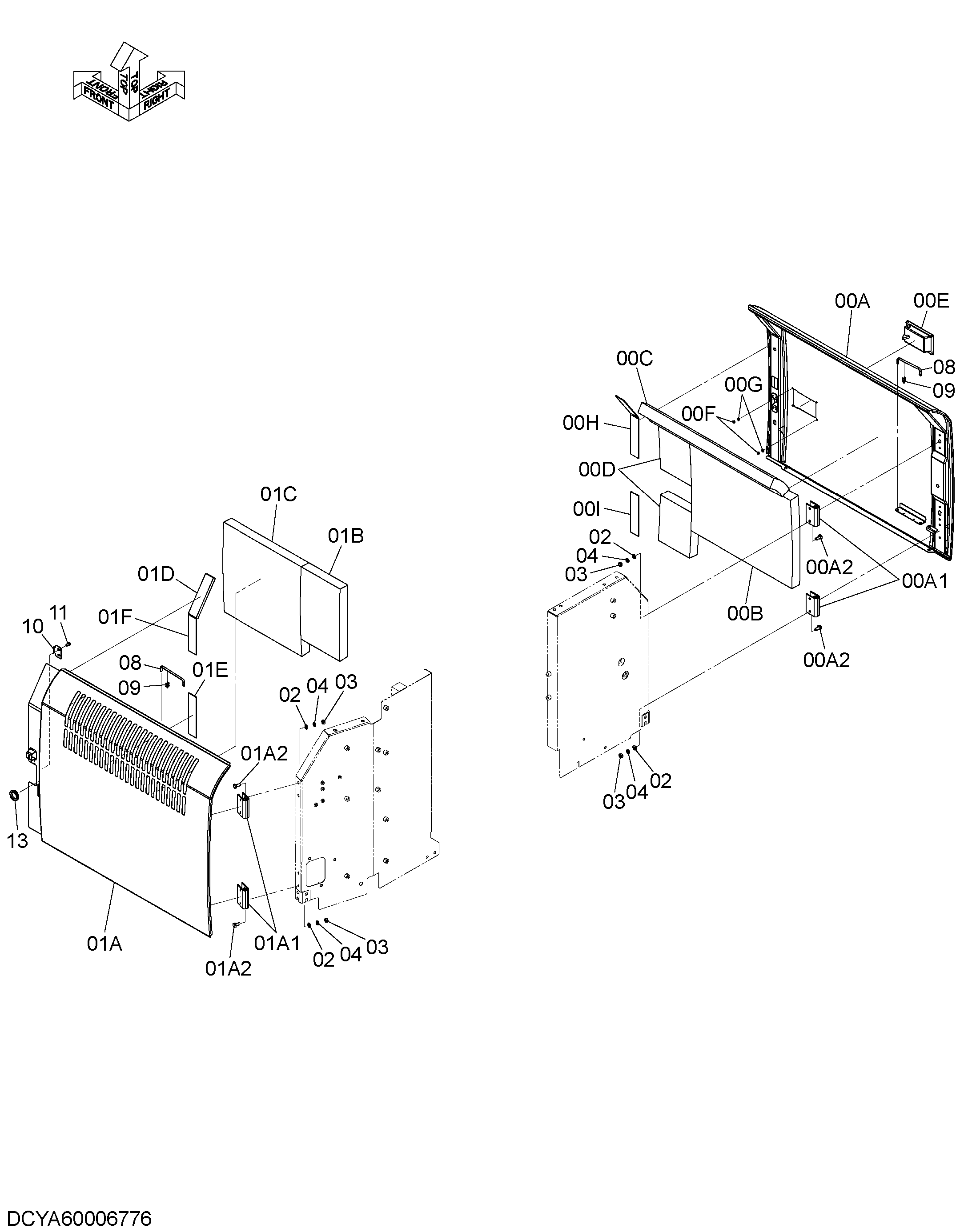

Заводская схема «Крышка (7)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057218 | Дверь | 1 |
| 00A | 6027437 | Дверь | 1 |
| 00A1 | 3104320 | Петля | 2 |
| 00A2 | J921025 | Болт | 4 |
| 00B | YA00008587 | Резиновое уплотнение | 1 |
| 00C | YA00008585 | Резиновое уплотнение | 1 |
| 00D | YA00008588 | Резиновое уплотнение | 2 |
| 00E | 4652498 | Блокировка (левый) | 1 |
| 00F | M500605 | Гайка | 4 |
| 00G | A590106 | Плоская шайба | 4 |
| 00H | 4641569 | Резиновая прокладка | 1 |
| 00I | 4654108 | Резиновая прокладка | 1 |
| 01 | 7057219 | Дверь | 1 |
| 01A | 6027436 | Дверь | 1 |
| 01A1 | 3104320 | Петля | 2 |
| 01A2 | J921025 | Болт | 4 |
| 01B | YA00009466 | Резиновое уплотнение | 1 |
| 01C | YA00009465 | Резиновое уплотнение | 1 |
| 01D | 4712204 | Резиновая прокладка | 1 |
| 01E | 4654108 | Резиновая прокладка | 1 |
| 01F | 4716056 | Резиновая прокладка | 1 |
| 02 | A590110 | Плоская шайба | 8 |
| 03 | J950010 | Гайка | 8 |
| 04 | A590910 | Пружинная шайба | 8 |
| 08 | 4639112 | Стойка | 2 |
| 09 | 4647195 | Держатель | 2 |
| 10 | 4642167 | Ограничитель | 1 |
| 11 | J260816 | Болт с шайбой | 2 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | 4211059 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
