Задний головка фонарь (кабина) — HITACHI ZH200-A

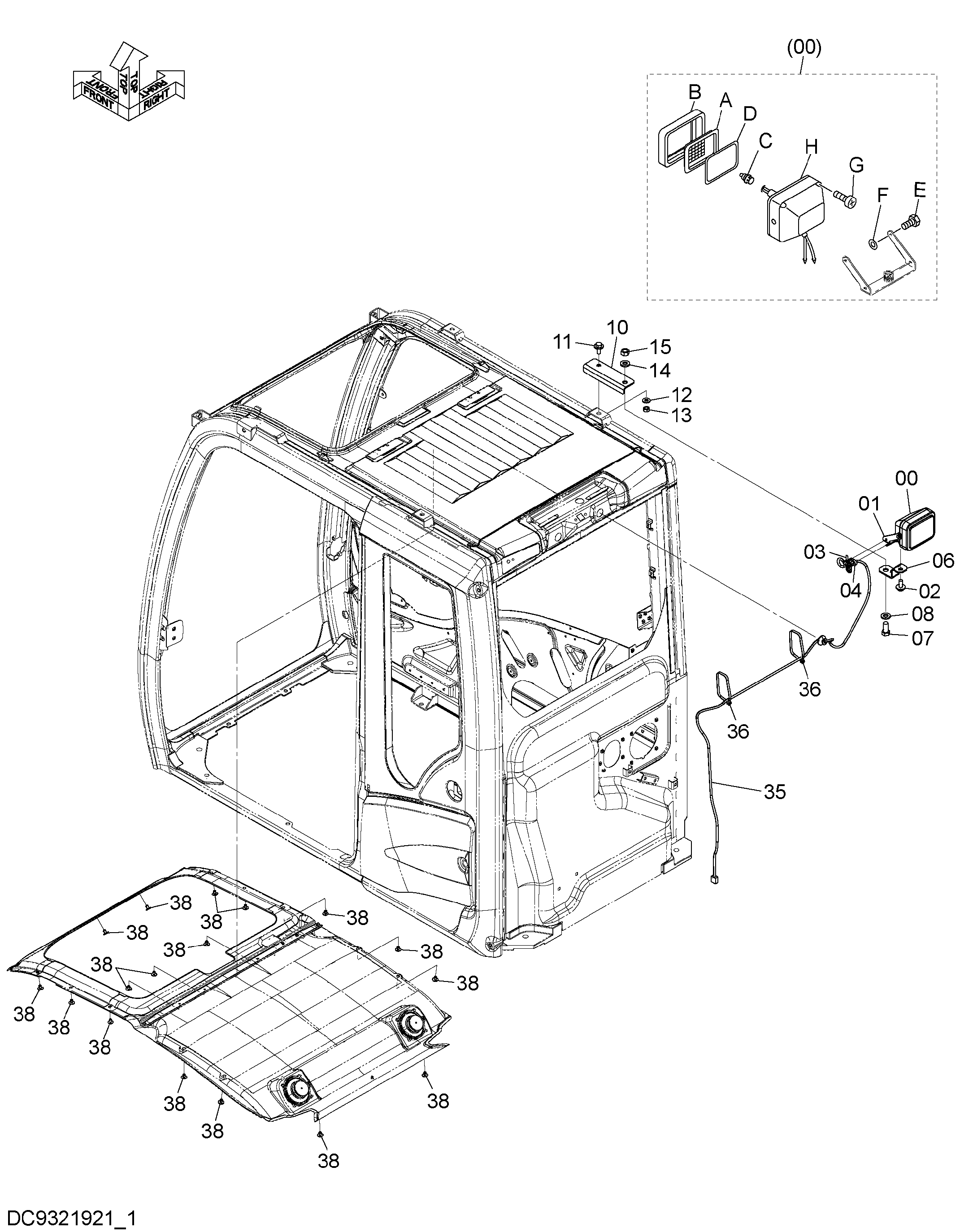

Заводская схема «Задний головка фонарь (кабина)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274478 | Фара | 1 |
| 00A | 4285646 | Рассеиватель | 1 |
| 00B | 4285647 | Обод | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4288342 | Прокладка | 1 |
| 00E | J900616 | Болт | 2 |
| 01 | 8104656 | Кронштейн | 1 |
| 02 | J281230 | Болт с шайбой | 1 |
| 02A | J901230 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | 4259220 | Зажим | 1 |
| 04 | 4055312 | Ленточный зажим | 1 |
| 06 | 3108016 | Кронштейн | 1 |
| 07 | J901635 | Болт | 1 |
| 08 | J222016 | Шайба | 1 |
| 10 | 4715303 | Кронштейн | 1 |
| 11 | J281230 | Болт с шайбой | 1 |
| 11A | J901230 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 12 | J222012 | Шайба | 1 |
| 13 | J950012 | Гайка | 1 |
| 14 | J222016 | Шайба | 1 |
| 15 | J950016 | Гайка | 1 |
| 35 | 4722685 | Жгут проводов | 1 |
| 36 | 4121859 | Ленточный зажим | 2 |
| 38 | 4662718 | Зажим | 17 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
