HSB общий трубопроводы — HITACHI ZH200-A

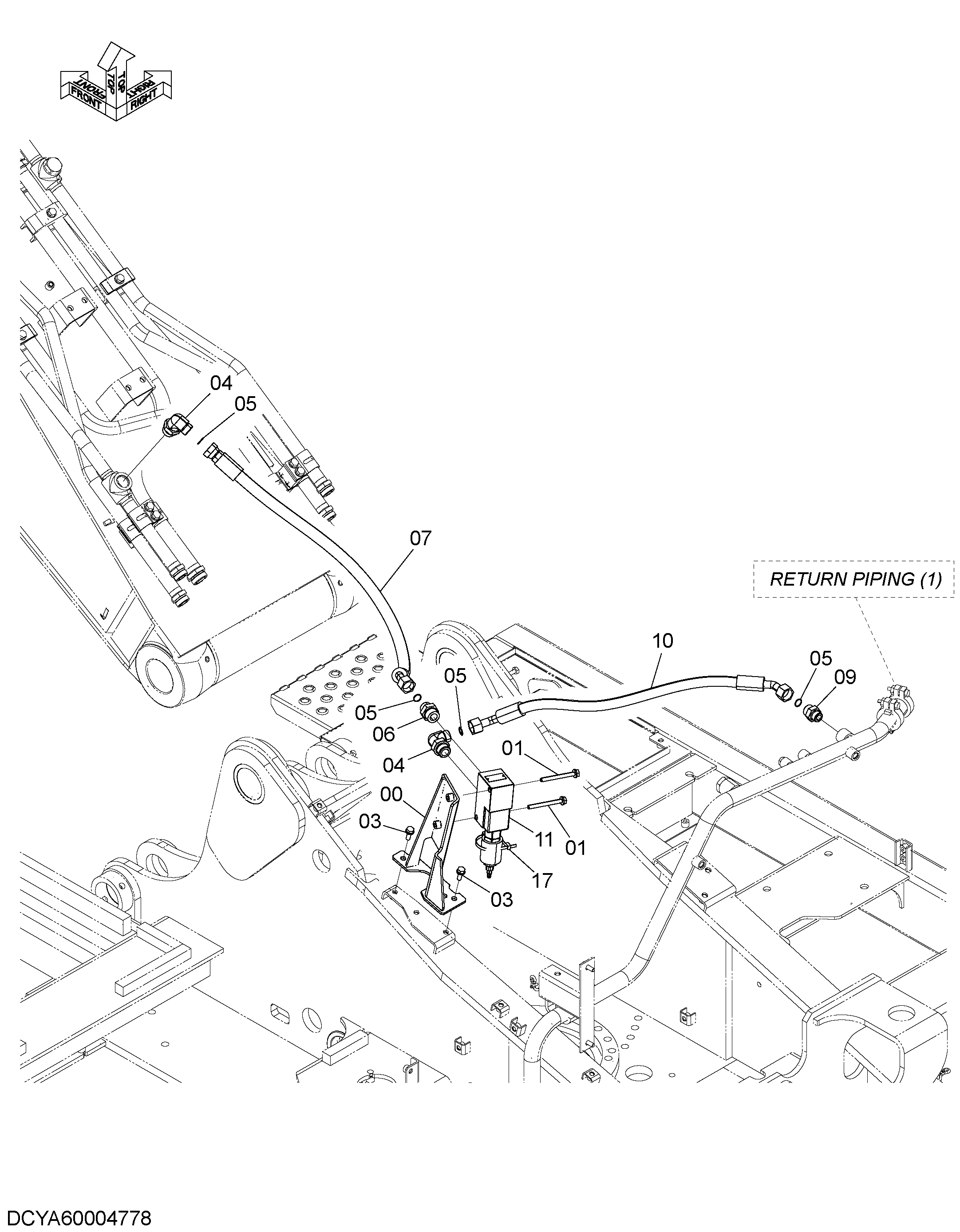

Заводская схема «HSB общий трубопроводы» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40011794 | Кронштейн | 1 |
| 01 | J271000 | Болт с шайбой | 2 |
| 01A | J901000 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | A853386 | Угловой штуцер | 2 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 4 |
| 06 | A853186 | Адаптер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | YA60013120 | В сборе шланг | 1 |
| 07A | 4297174 | Шланг | 1 |
| 07B | 4327294 | Трубка спирал | 4 |
| 09 | A853166 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | YA60013420 | В сборе шланг | 1 |
| 10A | YA00018976 | Шланг | 1 |
| 10B | 4327294 | Трубка спирал | 2 |
| 11 | 4722641 | Электромагнитный клапан | 1 |
| 17 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
