Челночный клапан (5/5) — HITACHI ZH200-A

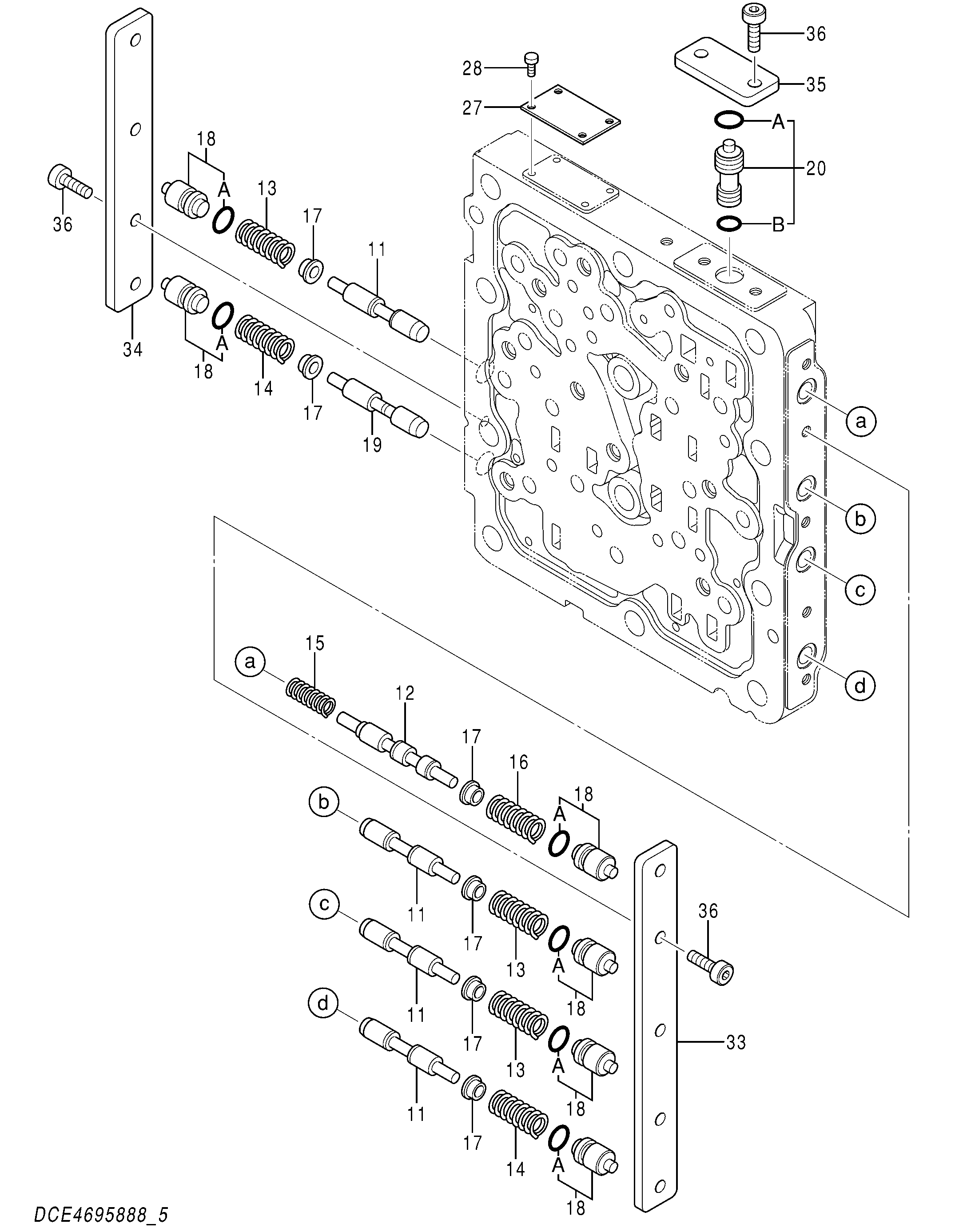

Заводская схема «Челночный клапан (5/5)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4695888 | Челночный клапан (5/5) | 1 | |
| 11 | 4453819 | Золотник | 4 |
| 12 | 4453820 | Золотник | 1 |
| 13 | XB00002636 | Пружина | 3 |
| 14 | 0788704 | Пружина | 2 |
| 15 | 0788705 | Пружина | 1 |
| 16 | 0788706 | Пружина | 1 |
| 17 | 0788707 | Седло пружины | 6 |
| 18 | 4452647 | Пробка | 6 |
| 18A | 4140436 | Уплотнительное кольцо | 1 |
| 19 | 1142901 | Золотник | 1 |
| 20 | 4452648 | Клапан втулка | 1 |
| 20A | 4140436 | Уплотнительное кольцо | 1 |
| 20B | 992526 | Уплотнительное кольцо | 1 |
| 33 | 0788710 | Пластина | 1 |
| 34 | 0788711 | Пластина | 1 |
| 35 | 0788712 | Пластина | 1 |
| 36 | XB00001877 | Болт с внутренним шестигранником | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
