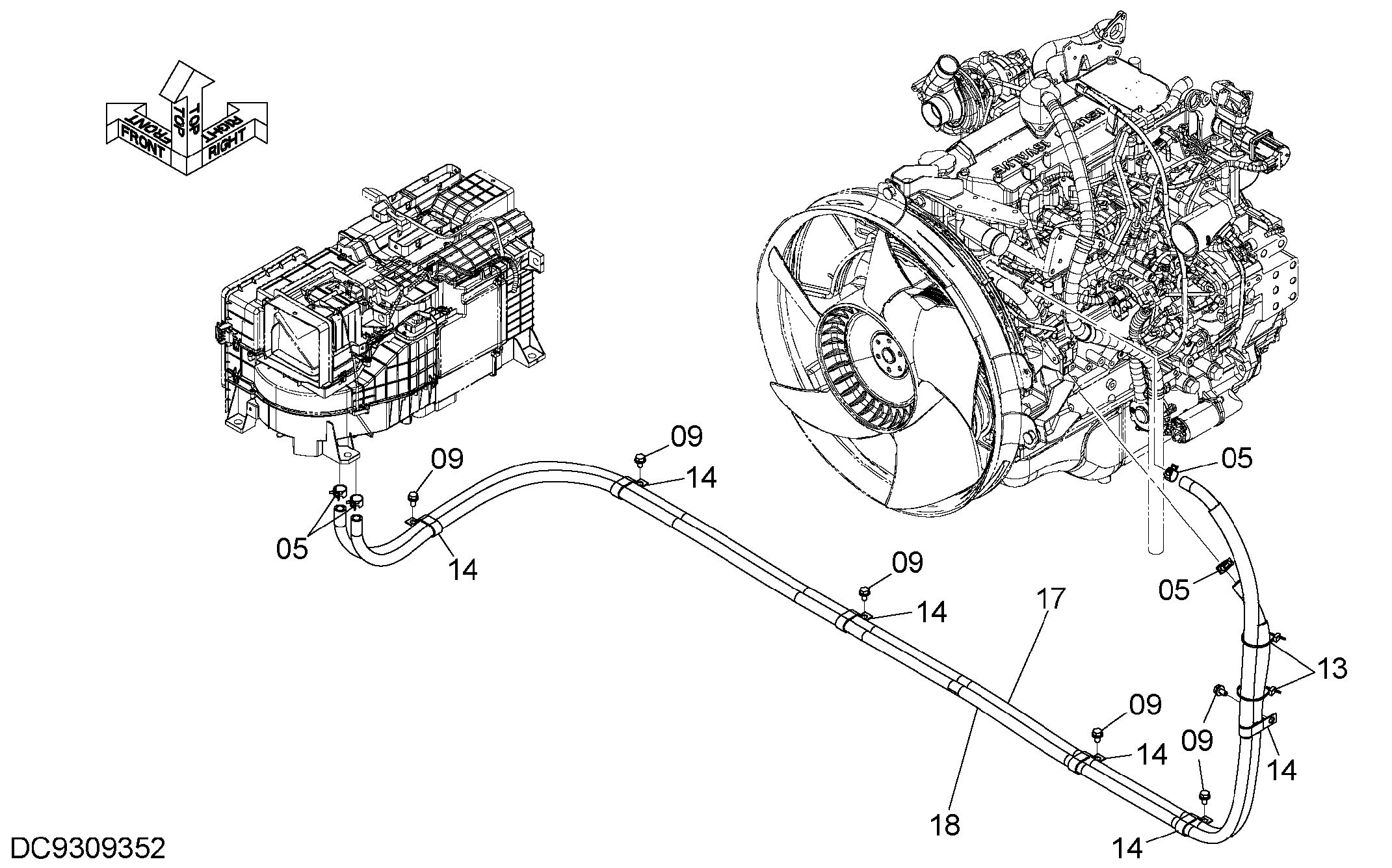

Отопитель трубопроводы — HITACHI ZH200-A

Заводская схема «Отопитель трубопроводы» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
05	4717624	Зажим шланг	4
09	J271020	Болт с шайбой	6
09A	J901020	Болт	1
09B	J222010	Шайба	1
13	4055312	Ленточный зажим	2
14	4192034	Зажим	6
17	9320066	Водяной шланг	1
17A	4717389	Водяной шланг	1
17B	4718491	Трубка	1
18	9320068	Водяной шланг	1
18A	4641564	Водяной шланг	1
18B	4689873	Трубка	1

Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
