Крышка (5) — HITACHI ZH200-A

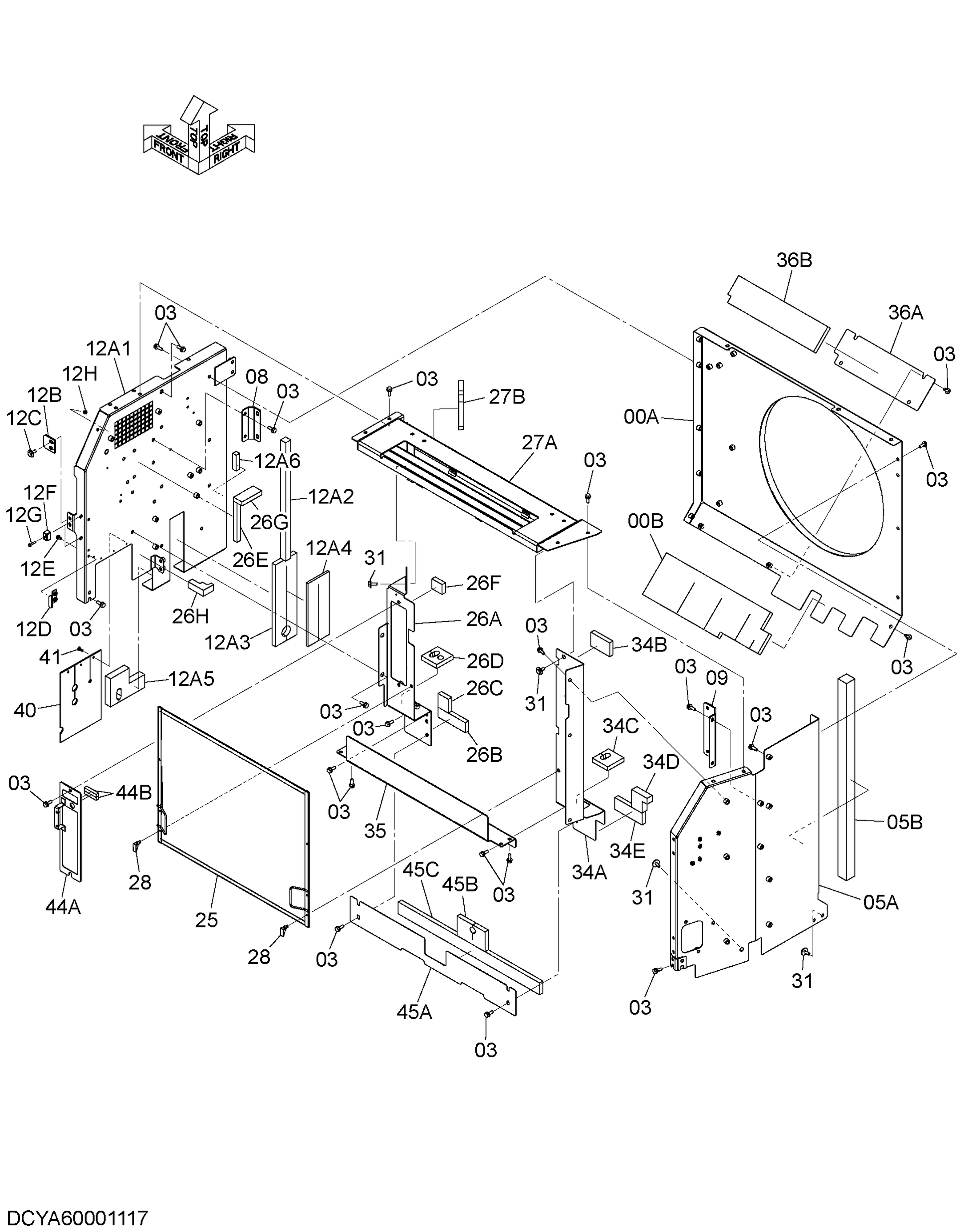

Заводская схема «Крышка (5)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60001087 | Крышка | 1 |
| 00A | 6028818 | Крышка | 1 |
| 00B | 4702213 | Резиновая прокладка | 1 |
| 03 | J271030 | Болт с шайбой | 50 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | YA60002927 | Крышка | 1 |
| 05A | YA40002685 | Крышка | 1 |
| 05B | 4702538 | Резиновая прокладка | 1 |
| 08 | YA00003976 | Кронштейн | 1 |
| 09 | YA40002658 | Кронштейн | 1 |
| 12 | YA60004349 | Крышка | 1 |
| 12A | 8125230 | Крышка | 1 |
| 12A1 | 6028770 | Крышка | 1 |
| 12A2 | 4627987 | Резиновая прокладка | 1 |
| 12A3 | 4723017 | Резиновая прокладка | 1 |
| 12A4 | 4723018 | Резиновая прокладка | 1 |
| 12A5 | YA00008645 | Резиновое уплотнение | 1 |
| 12A6 | 4715715 | Уплотнительная окантовка | 1 |
| 12B | 4638905 | Ограничитель | 1 |
| 12C | J281030 | Болт с шайбой | 2 |
| 12C1 | J901030 | Болт | 1 |
| 12C2 | 4486055 | Шайба | 1 |
| 12D | 9765335 | Ограничитель | 1 |
| 12E | J260816 | Болт с шайбой | 2 |
| 12E1 | J900816 | Болт | 1 |
| 12E2 | A590108 | Плоская шайба | 1 |
| 12F | 4652573 | Ограничитель | 2 |
| 12G | J260635 | Болт с шайбой | 4 |
| 12G1 | J900635 | Болт | 1 |
| 12G2 | A590106 | Плоская шайба | 1 |
| 12H | J950008 | Гайка | 1 |
| 25 | YA40001509 | Сетка | 1 |
| 26 | YA60000994 | Крышка | 1 |
| 26A | YA40001076 | Крышка | 1 |
| 26B | 4682823 | Резиновая прокладка | 1 |
| 26C | 4668703 | Резиновая прокладка | 1 |
| 26D | 4725357 | Резиновая прокладка | 1 |
| 26E | 4704869 | Резиновая прокладка | 1 |
| 26F | 4647691 | Резиновая прокладка | 1 |
| 26G | 4716369 | Резиновая прокладка | 1 |
| 26H | YA00012212 | Пластина резиновый | 1 |
| 27 | 8125224 | Крышка | 1 |
| 27A | 6028769 | Крышка | 1 |
| 27B | 4716450 | Резиновая прокладка | 1 |
| 28 | 4691142 | Замок | 2 |
| 31 | J281030 | Болт с шайбой | 5 |
| 31A | J901030 | Болт | 1 |
| 31B | 4486055 | Шайба | 1 |
| 34 | YA60000996 | Крышка | 1 |
| 34A | YA40001078 | Крышка | 1 |
| 34B | 4716558 | Резиновая прокладка | 1 |
| 34C | YA00005314 | Резиновая прокладка | 1 |
| 34D | 4723021 | Резиновая прокладка | 1 |
| 34E | YA00005315 | Резиновая прокладка | 1 |
| 35 | YA40001077 | Крышка | 1 |
| 36 | 8101595 | Крышка | 1 |
| 36A | 4639718 | Крышка | 1 |
| 36B | 4640579 | Резиновая прокладка | 1 |
| 40 | YA00006585 | Пластина резиновый | 1 |
| 41 | 4443487 | Зажим | 3 |
| 44 | YA60008857 | Крышка | 1 |
| 44A | YA40007882 | Крышка | 1 |
| 44B | 4606096 | Резиновая прокладка | 2 |
| 45 | YA60000995 | Крышка | 1 |
| 45A | YA00001486 | Крышка | 1 |
| 45B | YA00001487 | Резиновая прокладка | 1 |
| 45C | YA00005316 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
