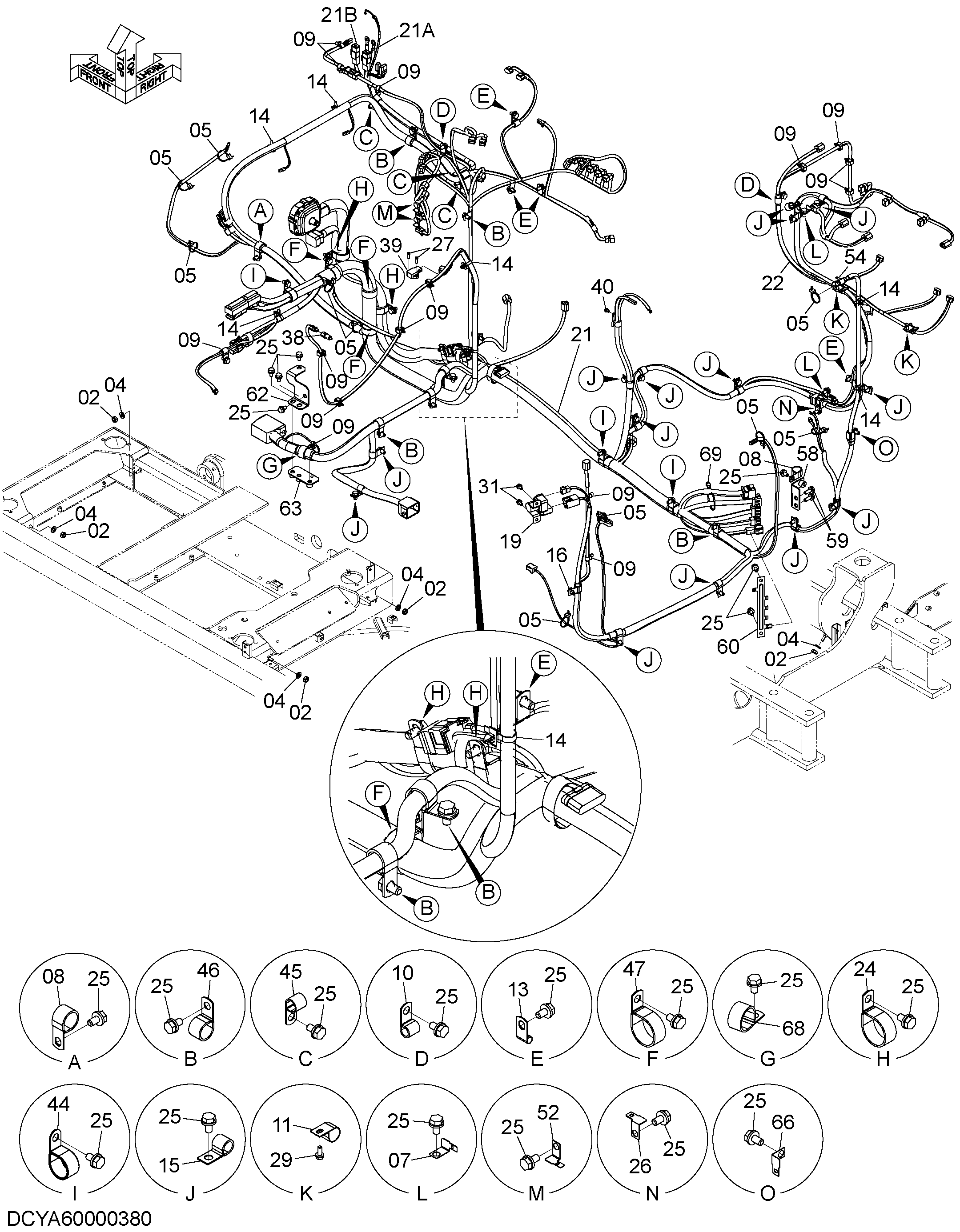

Электрооборудование (3) — HITACHI ZH200-A

Заводская схема «Электрооборудование (3)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	J950010	Гайка	5
04	A590110	Плоская шайба	5
05	4055311	Ленточный зажим	10
07	4336875	Кронштейн	2
08	4192035	Зажим	2
09	4449250	Зажим	15
10	4190275	Зажим	2
11	4450494	Зажим	2
13	4190261	Зажим	5
14	4254600	Зажим	7
15	4190273	Зажим	14
16	4190272	Зажим	1
19	4681233	Реле	1
21	YA00013059	Жгут проводов	1
21A	4423418	Фусибле-линк	1
21B	4315323	Фусибле-линк	1
22	YA00009128	Жгут проводов	1
24	4193848	Зажим	4
25	J271020	Болт с шайбой	57
25A	J901020	Болт	1
25B	J222010	Шайба	1
26	4418301	Кронштейн	1
27	J450520	Винт с шайбой	2
29	J260616	Болт с шайбой	2
29A	J900616	Болт	1
29B	A590106	Плоская шайба	1
31	J260816	Болт с шайбой	2
31A	J900816	Болт	1
31B	A590108	Плоская шайба	1
38	4651943	Датчик термостатический	1
39	4651944	Датчик давления	1
40	J260612	Болт с шайбой	1
40A	J900612	Болт	1
40B	A590106	Плоская шайба	1
44	4190291	Зажим	3
45	4190274	Зажим	3
46	4190263	Зажим	6
47	4190264	Зажим	4
52	4257159	Кронштейн	2
54	4259220	Зажим	1
58	YA40000023	Кронштейн	1
59	J271030	Болт с шайбой	2
59A	J901030	Болт	1
59B	J222010	Шайба	1
60	3106886	Кронштейн	1
62	YA00008967	Кронштейн	1
63	YA40006039	Кронштейн	1
66	YA00006821	Кронштейн	1
68	4190264	Зажим	1
69	4055312	Ленточный зажим	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
