Пилотные гидролинии (9) — HITACHI ZH200-A

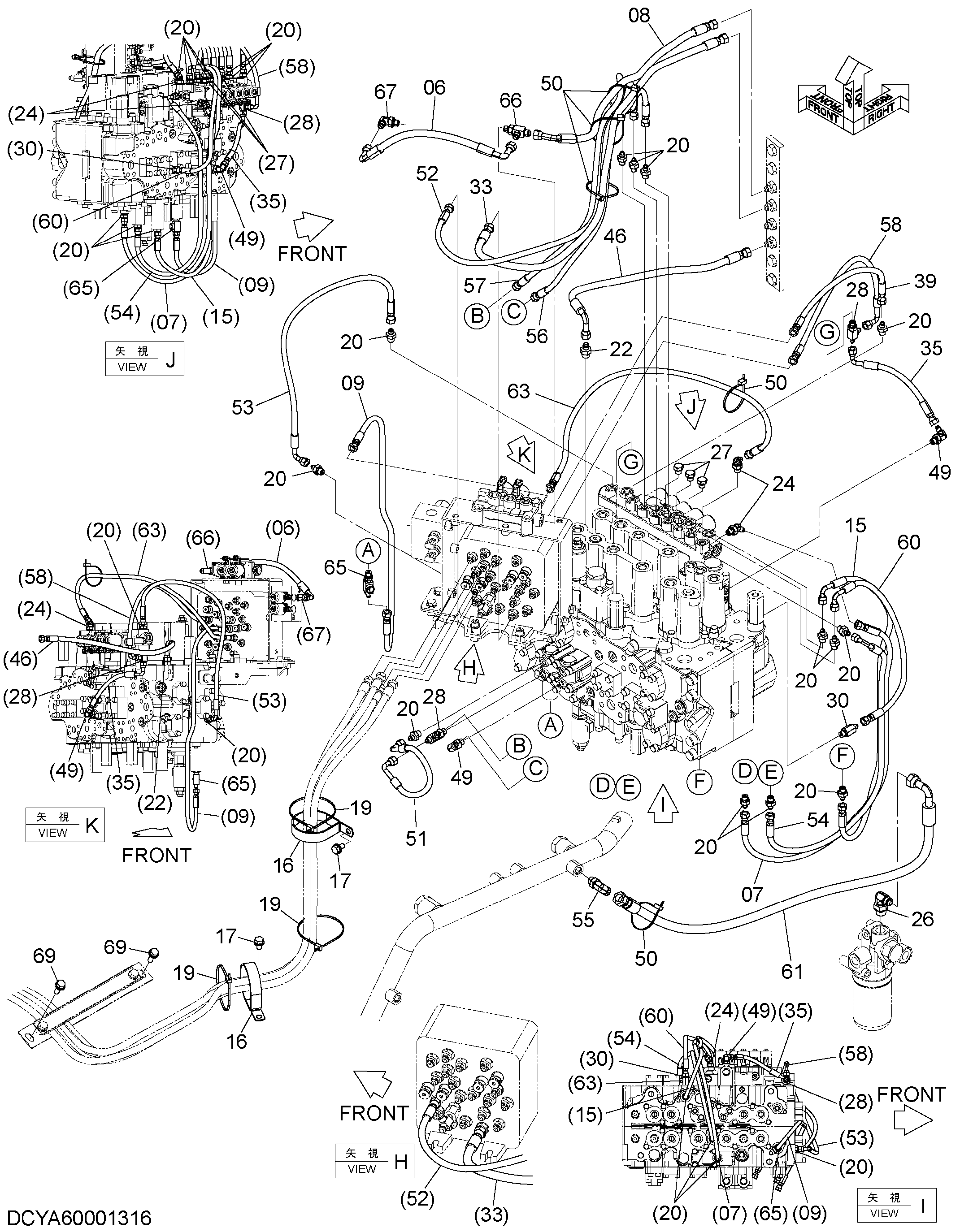

Заводская схема «Пилотные гидролинии (9)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4295511 | Шланг | 1 |
| 07 | 4656051 | Шланг | 1 |
| 08 | 4664663 | Шланг | 1 |
| 09 | YA00001942 | Шланг | 1 |
| 15 | 4700356 | Шланг | 1 |
| 16 | 4204136 | Зажим | 2 |
| 17 | J271025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4323613 | Ленточный зажим | 3 |
| 20 | A852122 | Адаптер | 14 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852133 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852222 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852344 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A885002 | Пробка | 3 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852422 | Тройник | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4270517 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4644151 | Шланг | 1 |
| 35 | 4217380 | Шланг | 1 |
| 39 | 4437589 | Шланг | 1 |
| 46 | 4468879 | Шланг | 1 |
| 49 | A852322 | Угловой штуцер | 2 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4055312 | Ленточный зажим | 5 |
| 51 | 4627868 | Шланг | 1 |
| 52 | 4724790 | Шланг | 1 |
| 53 | YA00001943 | Шланг | 1 |
| 54 | 4722717 | Шланг | 1 |
| 55 | A852334 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4724792 | Шланг | 1 |
| 57 | 4717130 | Шланг | 1 |
| 58 | 4724786 | Шланг | 1 |
| 60 | 4460776 | Шланг | 1 |
| 61 | 4417056 | Шланг | 1 |
| 63 | YA00011033 | Шланг | 1 |
| 65 | 4364784 | Тройник | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | A852423 | Тройник | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 67 | A852323 | Угловой штуцер | 1 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 69 | J271030 | Болт с шайбой | 2 |
| 69A | J901030 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
