Крышка (1) — HITACHI ZH200-A

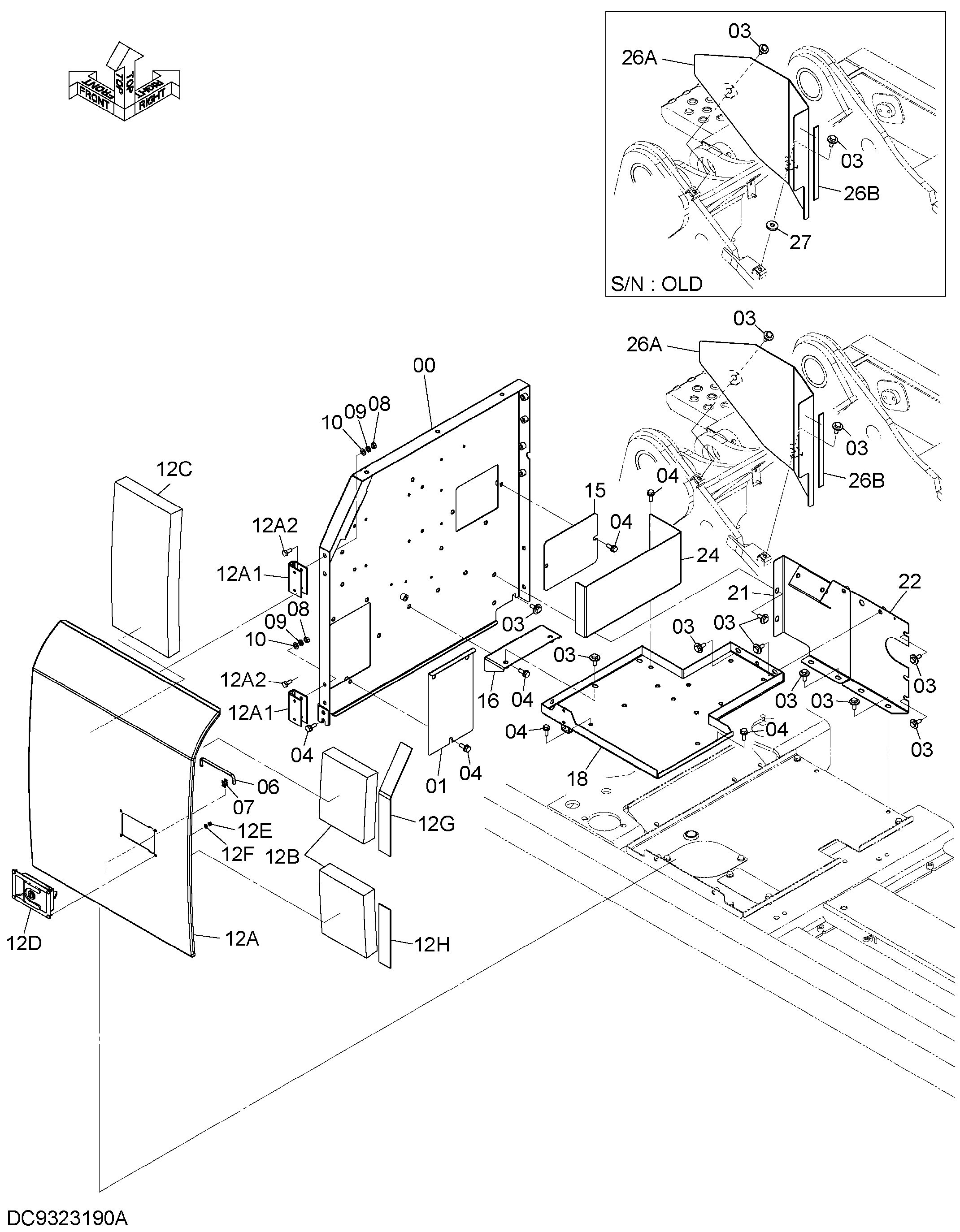

Заводская схема «Крышка (1)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7060729 | Крышка | 1 |
| 01 | 4702551 | Крышка | 1 |
| 03 | J281030 | Болт с шайбой | 16 |
| 03A | J901030 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | J271030 | Болт с шайбой | 15 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 4639112 | Стойка | 1 |
| 07 | 4647195 | Держатель | 1 |
| 08 | J950010 | Гайка | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | A590110 | Плоская шайба | 4 |
| 12 | 7057224 | Дверь | 1 |
| 12A | 6027435 | Дверь | 1 |
| 12A1 | 3104320 | Петля | 2 |
| 12A2 | J921025 | Болт | 4 |
| 12B | YA00008944 | Резиновое уплотнение | 2 |
| 12C | YA00008943 | Резиновое уплотнение | 1 |
| 12D | 4652498 | Блокировка (левый) | 1 |
| 12E | M500605 | Гайка | 4 |
| 12F | A590106 | Плоская шайба | 4 |
| 12G | 4641569 | Резиновая прокладка | 1 |
| 12H | 4654108 | Резиновая прокладка | 1 |
| 15 | 4707071 | Крышка | 1 |
| 15 | YA00008586 | Крышка | 1 |
| 16 | YA40001011 | Кронштейн | 1 |
| 18 | 7060743 | Крышка | 1 |
| 21 | YA40001012 | Крышка | 1 |
| 22 | YA40001013 | Крышка | 1 |
| 24 | YA00007740 | Крышка | 1 |
| 26 | YA60006963 | Крышка | 1 |
| 26A | YA40006587 | Крышка | 1 |
| 26B | YA00005165 | Резиновая прокладка | 1 |
| 27 | YA00012557 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
