Дренажные трубопроводы — HITACHI ZH200-A

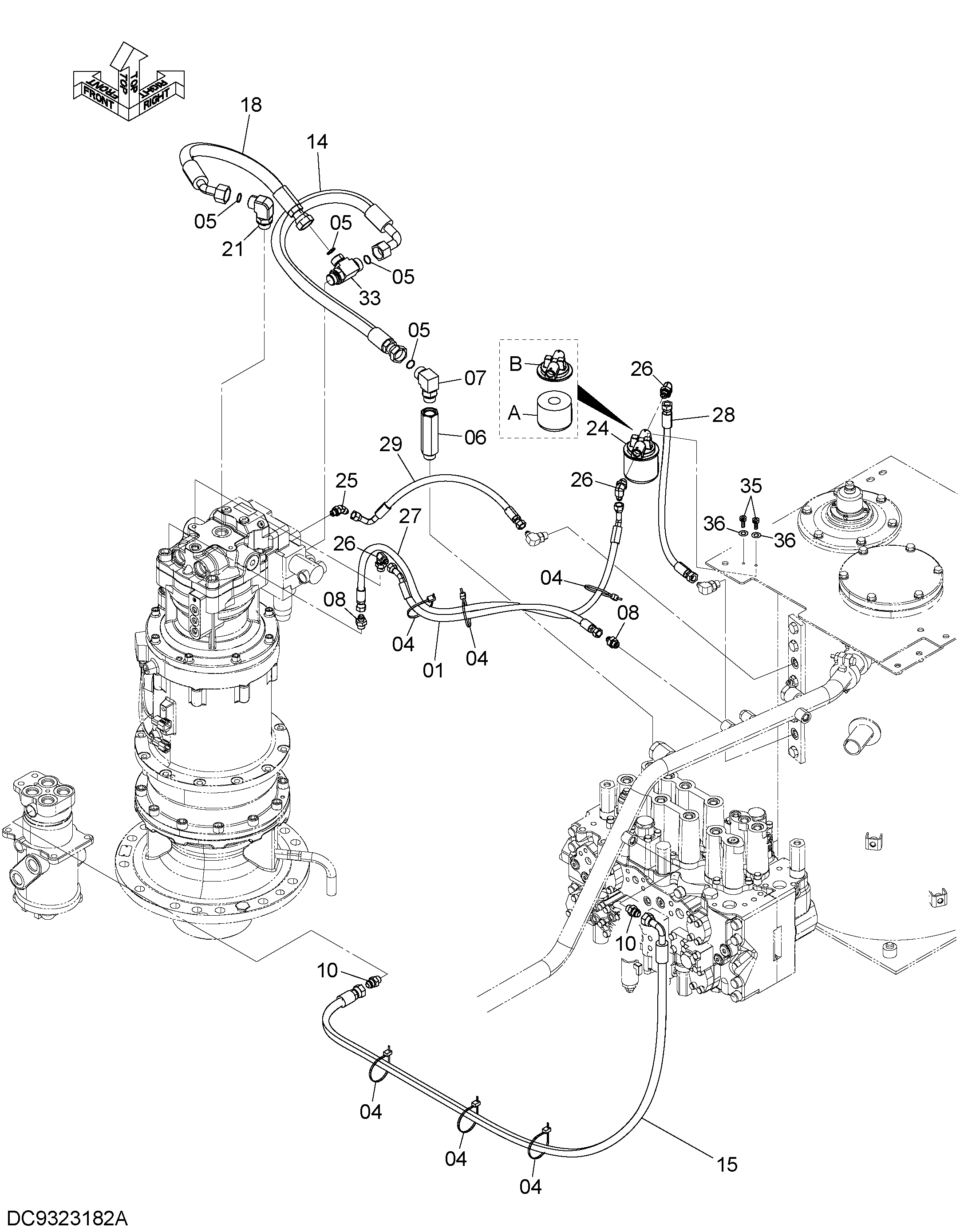

Заводская схема «Дренажные трубопроводы» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4652016 | Шланг | 1 |
| 04 | 4055312 | Ленточный зажим | 6 |
| 05 | 4187308 | Уплотнительное кольцо | 4 |
| 06 | 4478931 | Разъём S | 1 |
| 07 | A853366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852134 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | YA60004725 | В сборе шланг | 1 |
| 14A | 4639679 | Шланг | 1 |
| 14B | 4327294 | Трубка спирал | 3 |
| 15 | 4313438 | Шланг | 1 |
| 18 | 4274569 | Шланг | 1 |
| 21 | 4322739 | Угловой штуцер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | YA00008421 | Масляный фильтр | 1 |
| 24A | 4463783 | Картридж | 1 |
| 24B | 4463784 | Головка | 1 |
| 25 | A852223 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852333 | Угловой штуцер | 3 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4701768 | Шланг | 1 |
| 28 | 4613763 | Шланг | 1 |
| 29 | 4698722 | Шланг | 1 |
| 33 | A853466 | Тройник | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | J780820 | Болт с внутренним шестигранником | 2 |
| 36 | J222008 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
