110: Радиатор — HITACHI ZH200-A

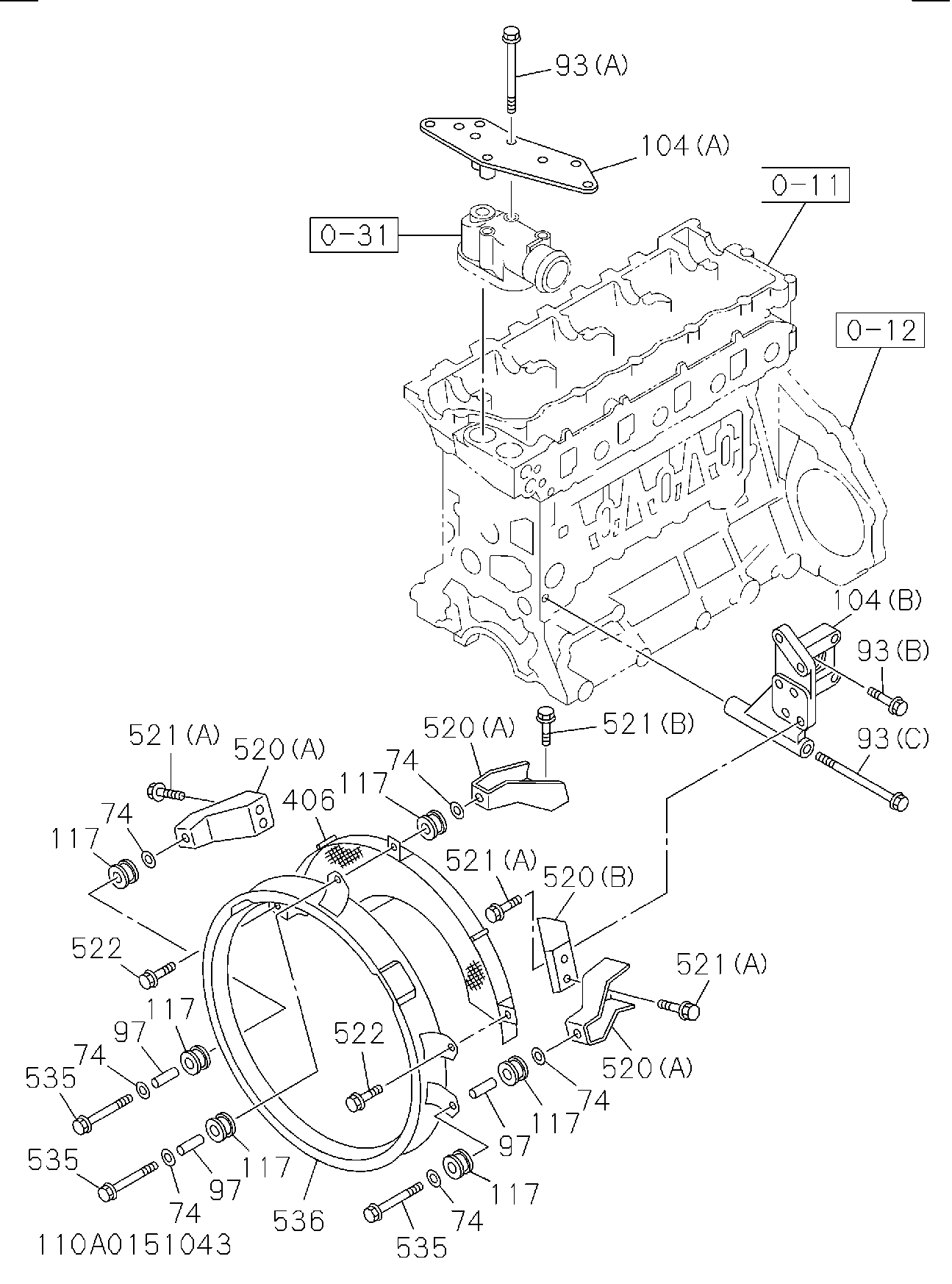

Заводская схема «110: Радиатор» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 074 | 0916147100 | Шайба PL, амортизатор резиновый | 6 |
| 093(A) | 0280558110 | Болт кронштейн крепление | 4 |
| 093(B) | 0280508600 | Болт кронштейн крепление | 1 |
| 093(C) | 0281560130 | Болт кронштейн крепление | 1 |
| 097 | 1225590260 | Трубка дист, вентилятор направляющая | 3 |
| 104(A) | 8973716540 | Кронштейн стойка | 1 |
| 104(B) | 8973628212 | Кронштейн стойка | 1 |
| 117 | 1093370170 | Резиновый MTG, вентилятор направляющая | 6 |
| 406 | 8980120093 | Защита вентилятор | 1 |
| 520(A) | 8973759110 | Стойка кронштейн, вентилятор направляющая | 3 |
| 520(B) | 1215594510 | Стойка кронштейн, вентилятор направляющая | 1 |
| 521(A) | 0280510200 | Болт стойка, вентилятор направляющая кронштейн | 6 |
| 521(B) | 0286510250 | Болт стойка, вентилятор направляющая кронштейн | 2 |
| 522 | 0280510200 | Болт вентилятор защита | 2 |
| 535 | 0280510500 | Болт схроуд крепёжные | 3 |
| 536 | 8973837110 | Схроуд вентилятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
