Пилотные гидролинии (поток производительность селектор) — HITACHI ZH200-A

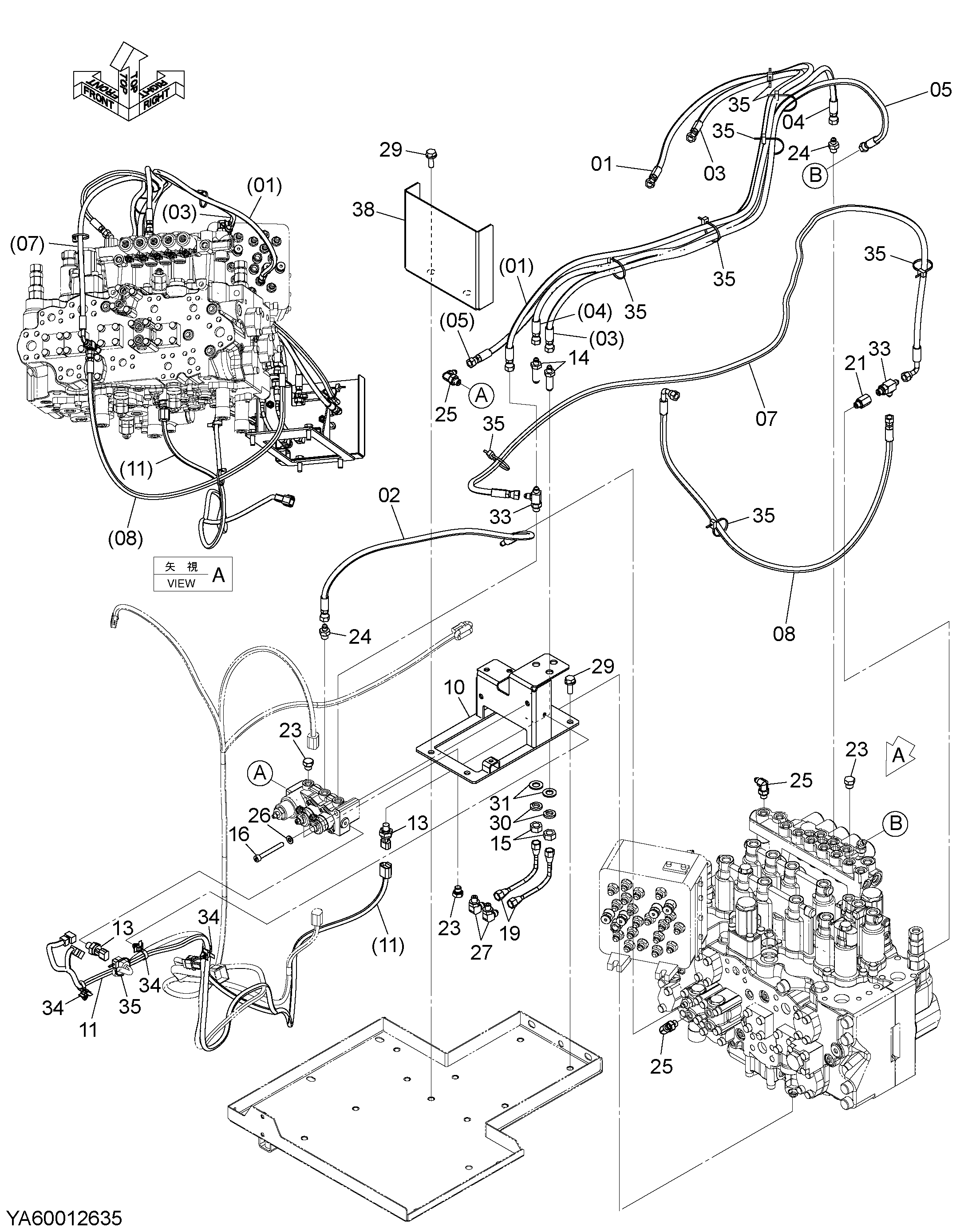

Заводская схема «Пилотные гидролинии (поток производительность селектор)» для HITACHI ZH200-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00001423 | Шланг | 1 |
| 02 | YA00001424 | Шланг | 1 |
| 03 | 4663880 | Шланг | 1 |
| 04 | YA00001425 | Шланг | 1 |
| 05 | YA00001426 | Шланг | 1 |
| 07 | YA00018036 | Шланг | 1 |
| 08 | YA00018037 | Шланг | 1 |
| 10 | YA40004664 | Кронштейн | 1 |
| 11 | YA00001430 | Жгут проводов | 1 |
| 13 | 4436535 | Датчик давления | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4701818 | Адаптер | 2 |
| 15 | J953014 | Гайка | 2 |
| 16 | J780870 | Болт с внутренним шестигранником | 2 |
| 19 | YA00007248 | Трубка | 2 |
| 21 | 4324951 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A885002 | Пробка | 3 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852122 | Адаптер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852322 | Угловой штуцер | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A590108 | Плоская шайба | 2 |
| 27 | 4293950 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | J271030 | Болт с шайбой | 4 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | A590914 | Пружинная шайба | 2 |
| 31 | A590114 | Плоская шайба | 2 |
| 33 | A852422 | Тройник | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4254600 | Зажим | 3 |
| 35 | 4055312 | Ленточный зажим | 9 |
| 38 | YA00008004 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZH200-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
